Lessar LUR-FD87NC24A [50/80] Провод а соединен с проводом в
![Lessar LUR-FD87NC24A [50/80] Провод а соединен с проводом в](/views2/1844469/page50/bg32.png)
50
LUR-FD53NC24A
5
3
1
6
4
2
W
U
V
S2
S1
CN20
CN12
CN2
CN3
T2
RT3_1
RT4
CN40
CN13
KM4
XP1-2
XS1-2
H-PRO K1
L-PRO
H-PRO K2
L-PRO
CN11 CN1
RT3_2
CN21
RT2_1
CN24
RT1
CN23
RT2_2
CN25
CN7
CN6
CT3
CT4
CN36
XS3
SW3
ON
1
SW3
MODE
ON
1
ON
1
CN5
CN22
L3
L2
L1
XT1
N
FAN_O-PRO1
T1,T2
K1,2
H-PRO
RT3_1
FAN2
COMPА,В
KM...
XT...
CT...
L-PRO
FAN1
RT1
FAN_O-PRO1
XP1-2
XS1-2
RT4
RT2_1
CN9
A
B
Проводной пульт управления LZ-RIPW
(в стандартной комплектации)
черный
белый
синий
красн.
Примечание:
Если реле защиты (опция) отсутствует
провод А соединен с проводом В

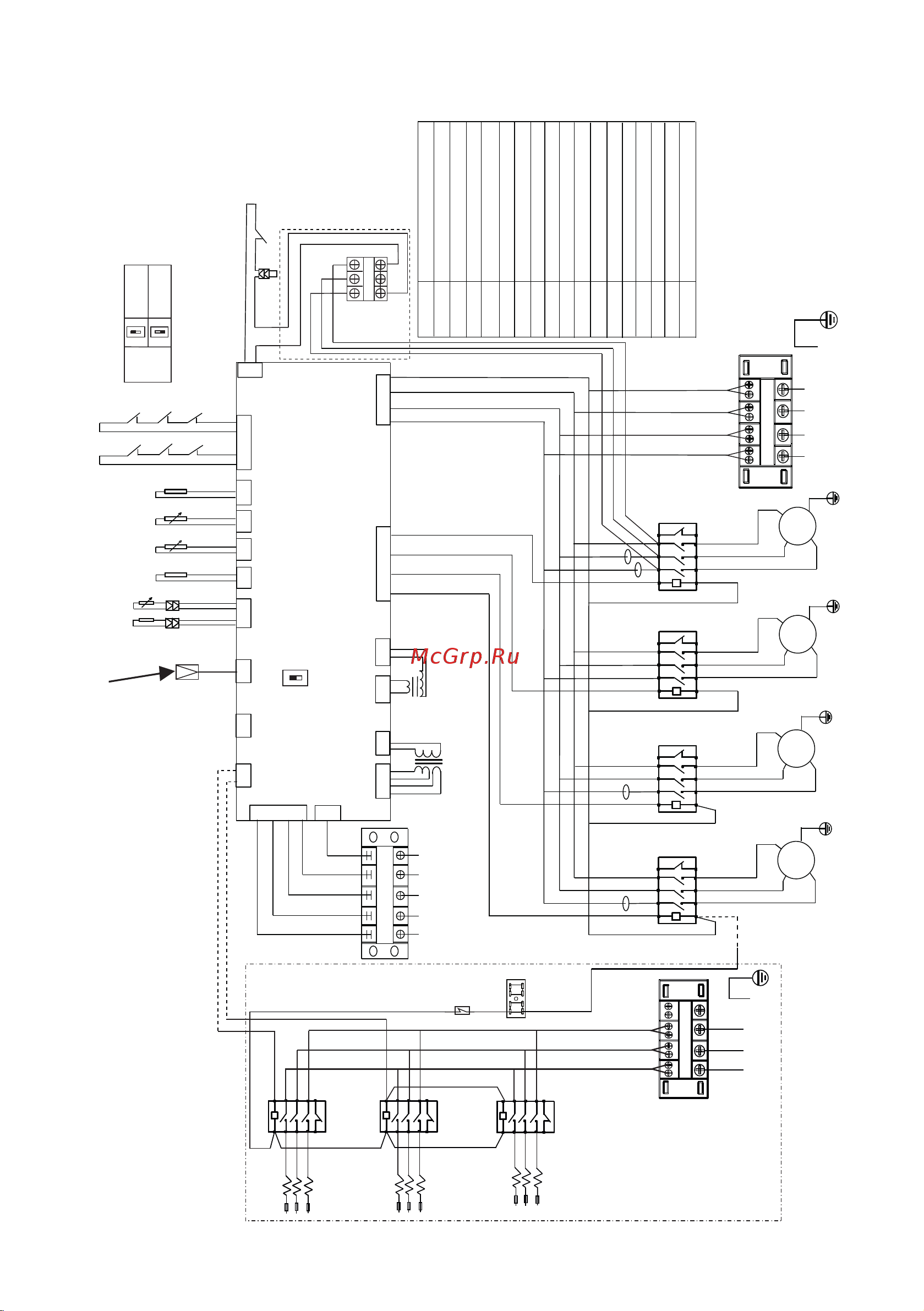

ОСНОВНАЯ ЭЛЕКТРОННАЯ ПЛАТА
21
A2
22
A1
красный
коричневый
зеленый
синий
черный
серый
T1
коричневый
коричневый
желтый
черный
синий
серый
коричневый
черный
синий
серый
красный
белый
синий
красный
красный
красный
белый
синий
синий
коричневый
черный
серый
коричневый
черный
серый
синий
ж/з
ж/з
ПИТАНИЕ
~380В/3Ф/50Гц
Примечание:
На клеммные колодки ХТ1 и ХТ4
подается с одного источника питания
LZ-RIPW
LZ-RIPH
Компрессор контур А,В
Вентилятор конденсатора
Датчик высокого давления
Контактор
Вентилятор испарителя
Трансформатор
Клеммная колодка
Датчик низкого давления
Разъем
Датчик температуры наружного воздуха
Датчик защиты по температуре
Датчик температуры воздуха в помещении
Датчик защиты вентилятора конденсатора
Индуктор тока
Разъем
Датчики температуры трубы испарителя
Датчики температуры трубы конденсатора
Обозначение Описание
FAN2
21
A2
6
22
4
2
A1
5
3
1
T3(W)
T1(U)
T2(V)
KM1
CT1
синий
коричневый
черный
синий
серый
коричневый
черный
серый
ж/з
COMP А
COMP В
21
A2
6
22
4
2
A1
5
3
1
T3(W)
T1(U)
T2(V)
KM2
CT2
синий
коричневый
черный
серый
ж/з
5
3
1
6
4
2
W
U
V
KM3
21
A2
22
A1
синий
коричневый
черный
серый
ж/з
FAN1
R S T
COM
NO
NC
R
Y
(C)
G
XT2
W
красный
желтый
зеленый
синий
белый
Проводной пульт управления
(опция)
Электрический нагреватель (опция)
белый
белый
ХТ3
ХТ4
L1
L2
L3
N
крас.
крас.
крас.
крас.
крас.
белый
белый
белый
ПИТАНИЕ
~380В/3Ф/50Гц
A1
KM6
KM7
KM8
1
21
3
5
A2
2
F1
R1
F2
R2
F3
R3
F4
R4
F5
R5
F6
R6
F7
R7
F8
R8
F9
R9
22
4
6
A1
1
21
K3
3
5
A2
2
22
4
6
A1
1
21
3
5
A2
2
22
4
6
синий синий
черн.
черн.
черн.
коричневый
черный
серый
ж/з
красный
