76

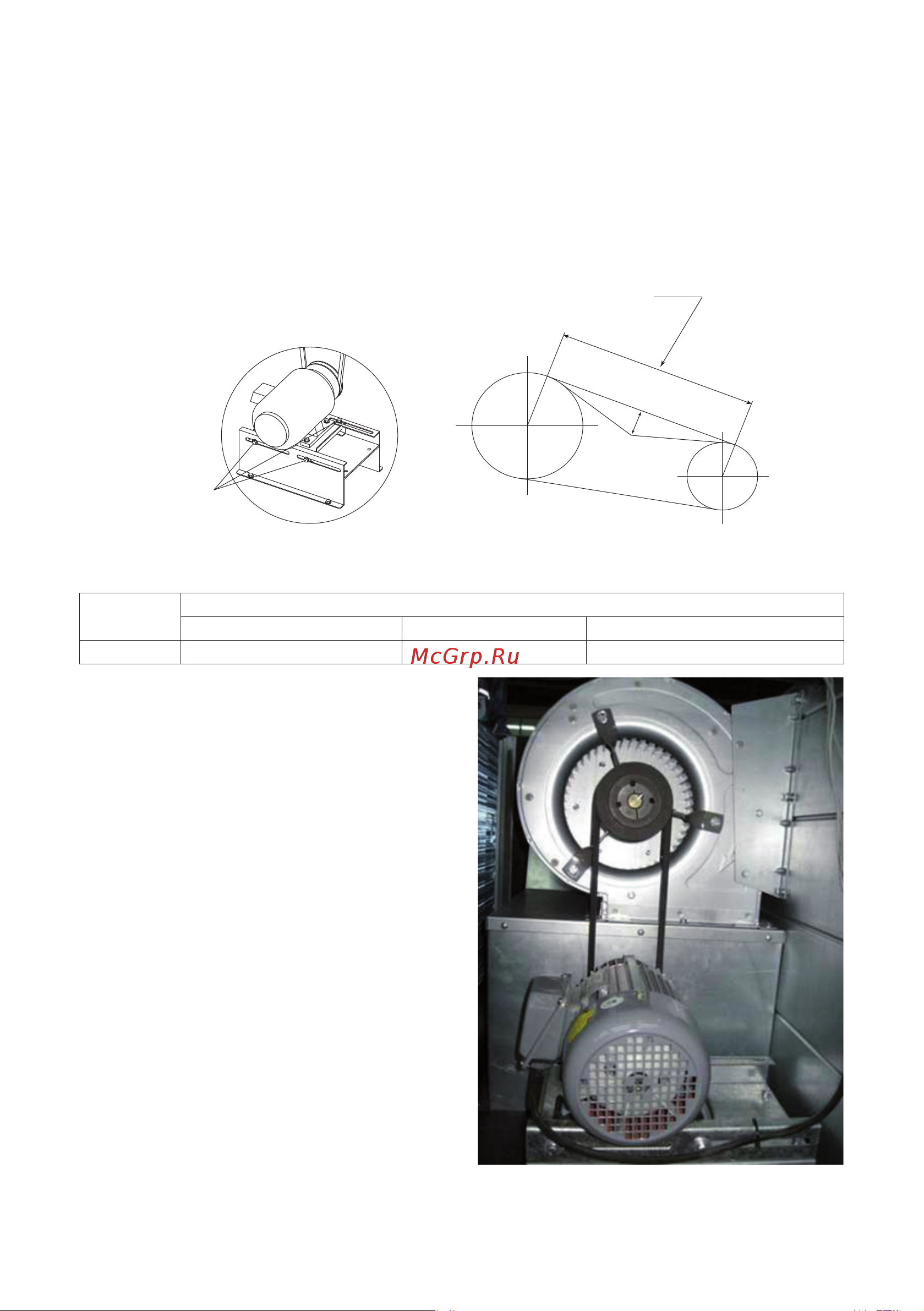

17. Проверка натяжения ремня
Перед первым запуском и после него произведите проверку натяжения ремня. Данную
проверку всегда производите при выключенном оборудовании!
Внимание! Ремень не должен быть натянут слишком сильно или слабо. Малое на-
тяжение снижает тяговую способность передачи. При больших натяжениях увели-
чивается давление в подшипниках. Неправильное натяжение ускоряет износ и со-
кращает срок службы ремней.
Болты
крепления
Расстояние
между центрами
Расстояние от прямой линии
не более 16 мм на каждый
метр дистанции ремня
Индикатор прогиба ремня должен располагаться
точно посередине между валами
Установка оборудована ремнями профилей SPA.
Таблица допустимого натяжения ремня
Ремень
(профиль)
Требования к отклонению ремня в 16 мм на каждый метр расстояния
Диаметр малого шкива, мм Усилие в Ньютонах Усилие в килограмм-силах, кгс
SPA от 80 до 132 от 25 до 35 от 2,5 до 3,6
Для регулировки натяжения ремня требу-
ется ослабить крепежные болты и пере-
двинуть электродвигатель в раме до не-
обходимого положения. Закрепите болты и
проверьте натяжение ремня специальным
прибором.
