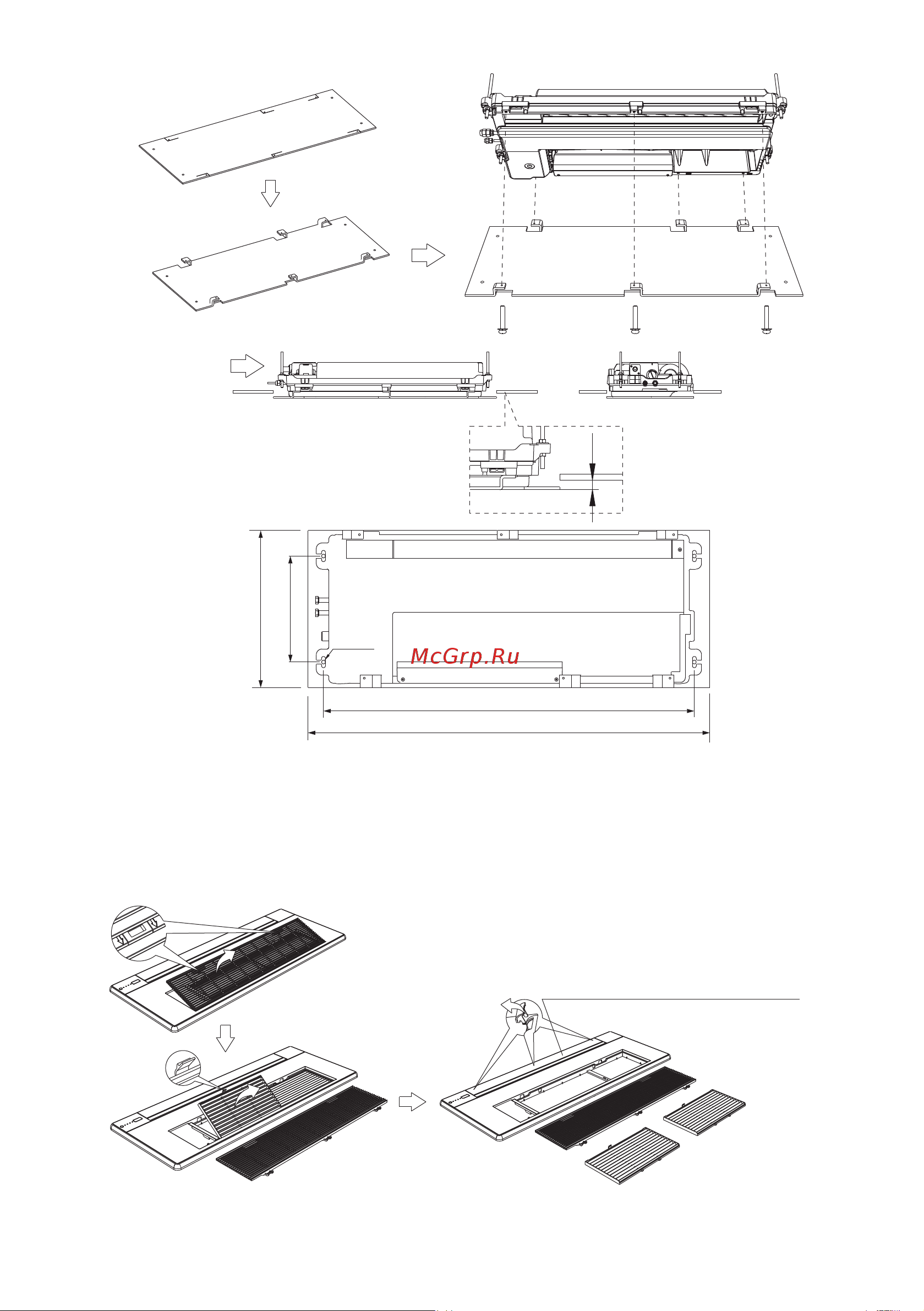

Lessar LSF-300B1J22 [10/24] Установка панели
![Lessar LSF-300B1J22 [10/24] Установка панели](/views2/1844535/page10/bga.png)
10
Установочные болты: M4×22 (6 шт.)
24 мм
Отверстие в потолке: 100
Отверстие в потолке: 430
Расстояние между подвесами: 1015
Расстояние между
подвесами: 290
4×Ø10
Размеры: мм
Рис. 4
Установка панели
• Перед установкой панели на корпус блока аккуратно удалите заглушки крепежных винтов
смотреть (рис. 8).
• Снимите жалюзи и воздушные фильтры (рис. 5).
Снимите жалюзи, удалите заглушки
и открутите 3 крепежных болта
Рис. 5
