Lessar LSF-300B1J22 [12/24] Подключение трубопроводов
![Lessar LSF-300B1J22 [12/24] Подключение трубопроводов](/views2/1844535/page12/bgc.png)

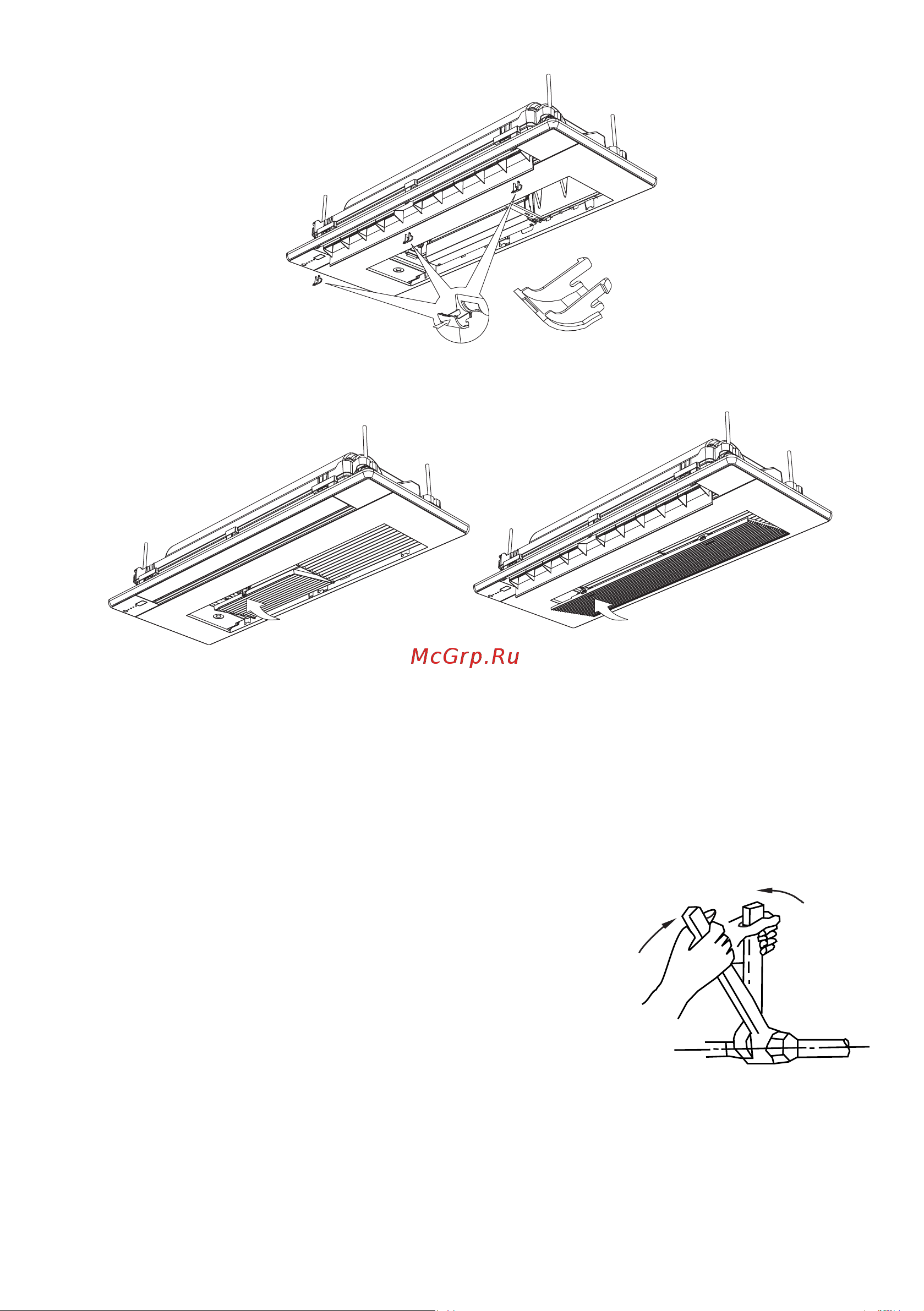

12
Заглушка
Рис.9
Заглушка
Рис. 10
Внимание!
• Никогда не кладите панель лицевой стороной на пол или другие поверхности, а также
не прислоняйте к стене.
• Не роняйте и не ударяйте лицевую панель.
6. Подключение трубопроводов
Патрубок выхода хладоносителя оборудован воздуховыпускным клапаном.
• При соединении с патрубками хладоносителя усилие затяжки
должно быть 6180–7540 Н/см
2
(630–770 кг/см
2
).
• Установите трубы в правильное положение, закрутите гайки
руками, затем затяните двумя гаечными ключами (см. рис.
справа).
• После подачи хладоносителя через теплообменник фан-
койла необходимо выпустить воздух через воздухоспуск-
ной клапан до появления капель хладоносителя (рис. 11).
После чего воздухоспускной клапан необходимо закрыть
для дальнейшей эксплуатации фанкойла.
