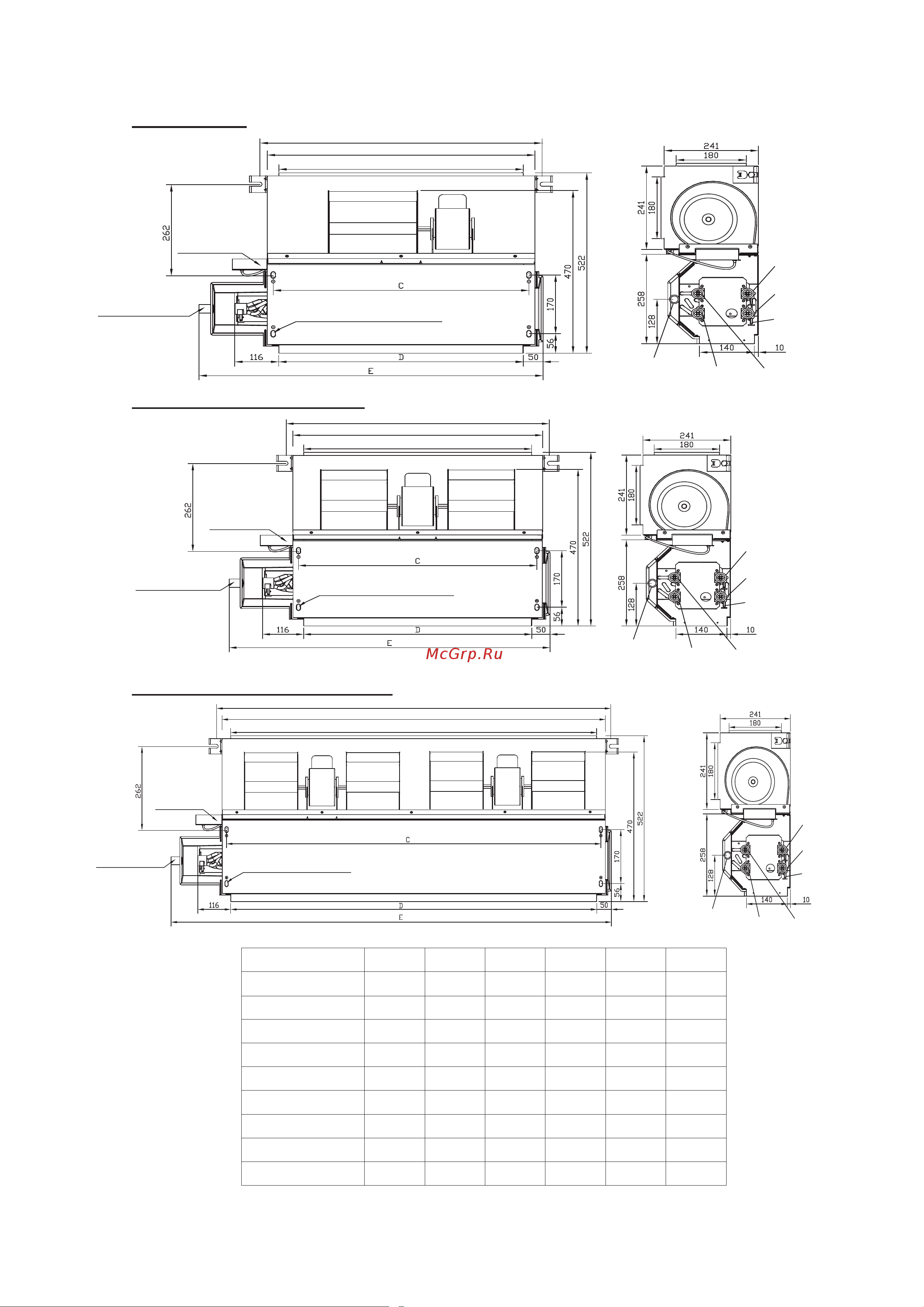

ГАБАРИТНЫЕ РАЗМЕРЫ
LSF-200DG42
Вход горячей
воды RC3/4”
Выход конденсата
Вход холодной
воды RC3/4”
Выход холодной
воды RC3/4”
Выход горячей
воды RC3/4”
Воздухоотводчик
Электрический блок
управления
B
A
F
Поддон дренажный
4-10X16 отверстие для подвеса
LSF-300/-400/-500/-600DG42
Электрический блок
управления
B
A
F
Поддон дренажный
4-10X16 отверстие для подвеса
Вход горячей
воды RC3/4”
Выход конденсата
ZG3/4”
Вход холодной
воды RC3/4”
Выход холодной
воды RC3/4”
Выход горячей
воды RC3/4”
Воздухоотводчик
LSF-800/-1000/-1200/-1400DG42
Электрический блок
управления
B
A
F
Поддон дренажный
4-10X16 отверстие для подвеса
Вход горячей
воды RC3/4”
Выход конденсата
ZG3/4”
Вход холодной
воды RC3/4”
Выход холодной
воды RC3/4”
Выход горячей
воды RC3/4”
Воздухоотводчик
МОДЕЛЬ A B C D E F
LSF-200DG42
545 484 513 485 741 583
LSF-300DG42
645 585 613 585 841 683
LSF-400DG42
745 685 713 685 941 783
LSF-500DG42
745 685 713 685 941 783
LSF-600DG22
965 905 933 905 1161 1003
LSF-800DG42
1265 1205 1233 1205 1461 1303
LSF-1000DG42
1370 1310 1338 1310 1566 1408
LSF-1200DG42
1660 1600 1628 1600 1856 1698
LSF-1400DG42
1826 1766 1794 1766 2022 1864
