Lessar LSF-1200DG42 [7/17] Составные части фанкойла
![Lessar LSF-1200DG42 [7/17] Составные части фанкойла](/views2/1844542/page7/bg7.png)
7
СПЕЦИФИКАЦИЯ
Модель Ед.Изм.
LSF-...DG42
200 300 400 500 600 800 1000 1200 1400
холодопроизводительность кВт
2 2,7 3,6 4,3 5 6,8 7,8 10,2 11,5
теплопроизводительность кВт 3 4 5,2 5,7 7,2 9,6 10,8 13,5 15,5
объем рециркулируемого воздуха м
3
/ч 340 510 680 850 1020 1360 1700 2040 2380
потребляемая мощность Вт 49 64 75 96 114 154 193 230 278
расход воды в режиме охлаждения л/ч 344 464 619 740 860 1170 1342 1754 1978
расход воды в ражиме обогрева л/ч 258 344 447 490 619 826 929 1161 1333
статическое давление Па 30
напряжение электропитания 1ф/220В/50Гц
гидравлическое сопротивление
(обогрев)
кПа 6,8 12,5 23,5 24 40,7 20,7 34,7 28,6 55,2
гидравлическое сопротивление
(охлаждение)
кПа 7,6 14,4 8,2 9,5 36 18,8 30 40,3 51,9
максимальное давление МПа 1.6
уровень шума на максимальной
скорости
дБ(А) 41 42 43 44 45 46 47 48 49
Примечание:
• Все фанкойлы подключаются к теплоносителю трубами 3/4¨ внутренняя резьба. Слив конденсата диаметром
24 мм внешняя резьба.
• Все данные по холодопроизводительности получены при параметрах 27°С по сухому термометру, температу-
ра воды 7/12°С.
• Все данные по теплопроизводительности получены при параметрах 20°С по сухому термометру, температу-
ра воды 50°С.
• Данные по шуму получены на максимальной скорости вентилятора в безэховой комнате.

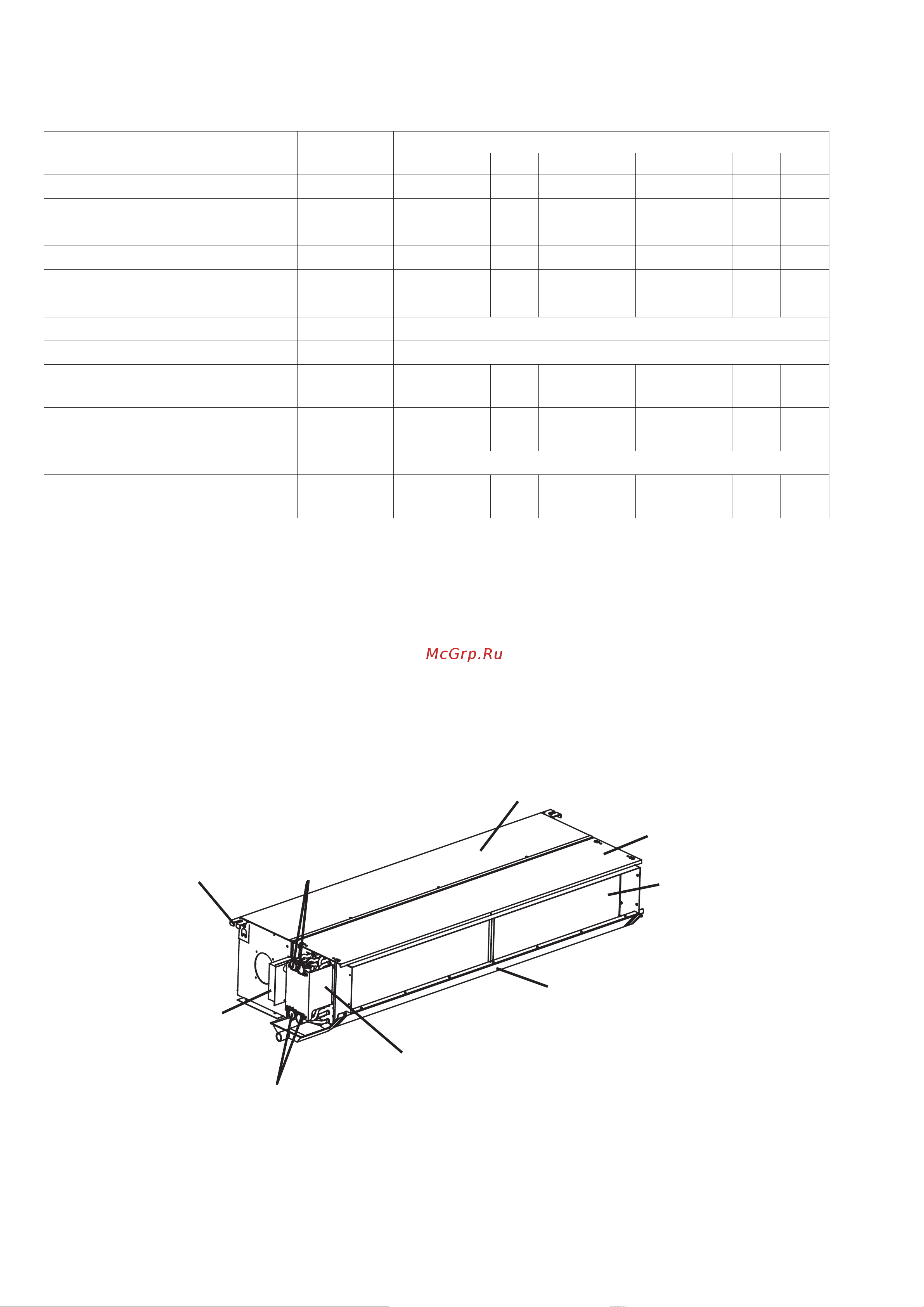

СОСТАВНЫЕ ЧАСТИ ФАНКОЙЛА
клеммная коробка
порты входящей воды
порты обратной
воды
монтажный
кронштейн
камера приема воздуха
верхняя крышка
теплообменник
лоток для слива конденсата
монтажная панель
коллектора
Примечание:
приемная камера входит в комплектацию.
