2 Общие сведения
MaxiSys MS 919 — многоплатформенное диагностическое решение, состоящее
из коммуникационно-диагностического устройства VCMI и
высокопроизводительного Android-планшета с сенсорным 9,7-дюймовым
ЖК-экраном. Данное решение дополнено инструкциями и экспертными
рекомендациями по ремонту, хранящимися в планшете и облачной среде. В
качестве интеллектуальной диагностической информационной системы сканер
MaxiSys MS919 не только отображает информацию о ремонте, полученную от
опытных отраслевых экспертов, но и предоставляет поэтапные инструкции для
осуществления правильного и эффективного ремонта.
Система MaxiSys состоит из двух основных компонентов.
l Диагностический сканер MaxiSys – предназначен для обработки и отображения
информации системы.
l MaxiFlash VCMI ‒ автомобильный интерфейс, используемый для обмена
данными и проведения измерений.
Данное руководство содержит описание конструкции и функций этих устройств, а
также предоставляет сведения о принципах их совместного использования для
создания диагностических решений.
2.1Диагностический сканер MaxiSys
2.1.1Описание функциональных возможностей

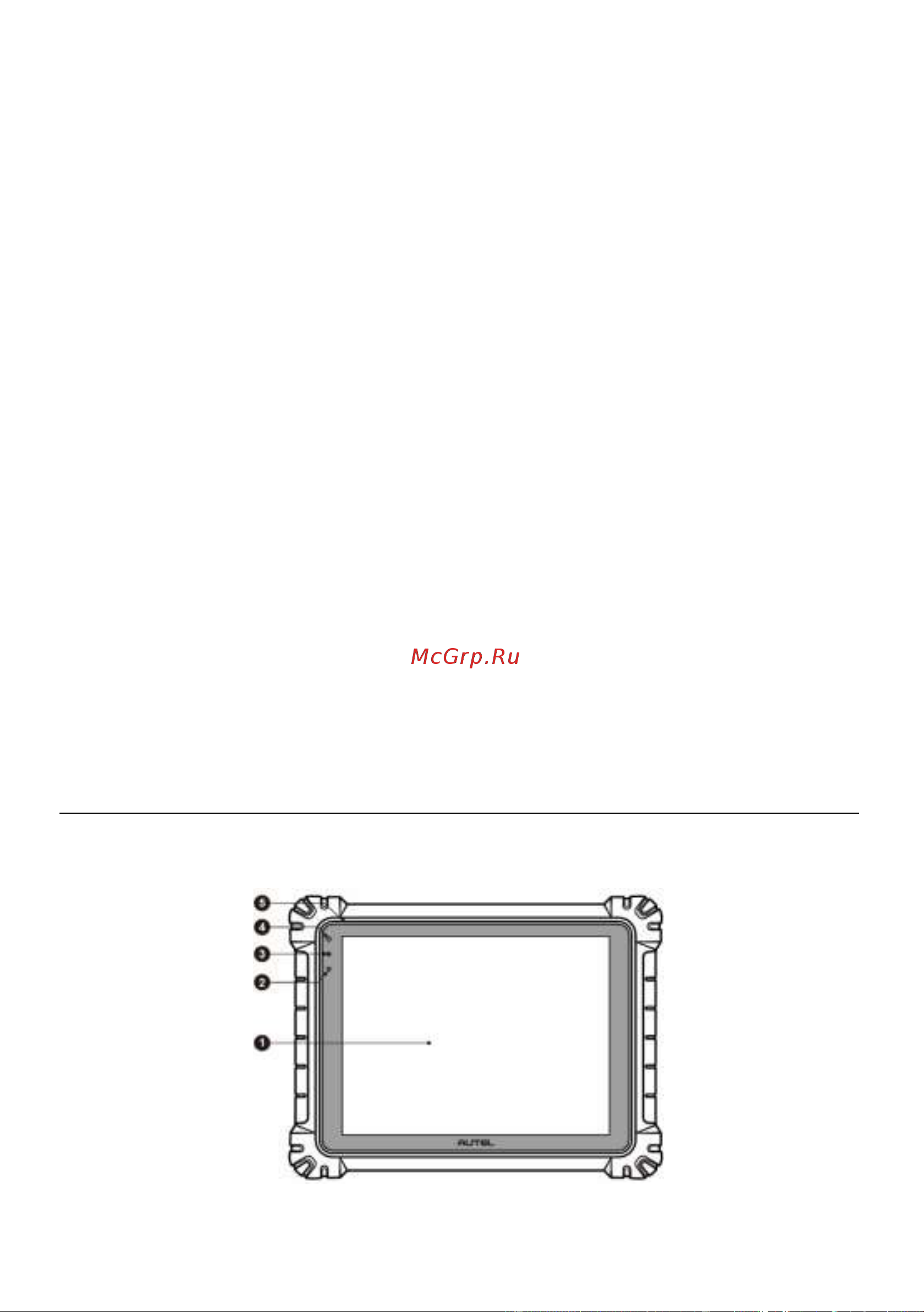

Рисунок 2‑1. Диагностический сканер MaxiSys (вид спереди)
