9 Plus (cod. C400 )

! Пожалуйста, следуйте инструкциям по монтажу при установке

антенны.

Антенна изготавливается на заводе-изготовителе, как правило, на

начало диапазона, для работы на верхних частотах диапазона антенну

необходимо настроить для получения оптимального значения КСВ.

В описании антенны указывают рабочий диапазон частот, при этом антенны уже готовы

работать в нижней части диапазона плюс небольшой допуск, что позволяет подстроить

вверх/вниз по частоте. Для точной подстройки антенны (особенно на верхние частоты) необходимо

использовать специальные приборы — КСВ-метры или анализаторы антенн.

Эту процедуру лучше доверить специалисту!

МОНТАЖ

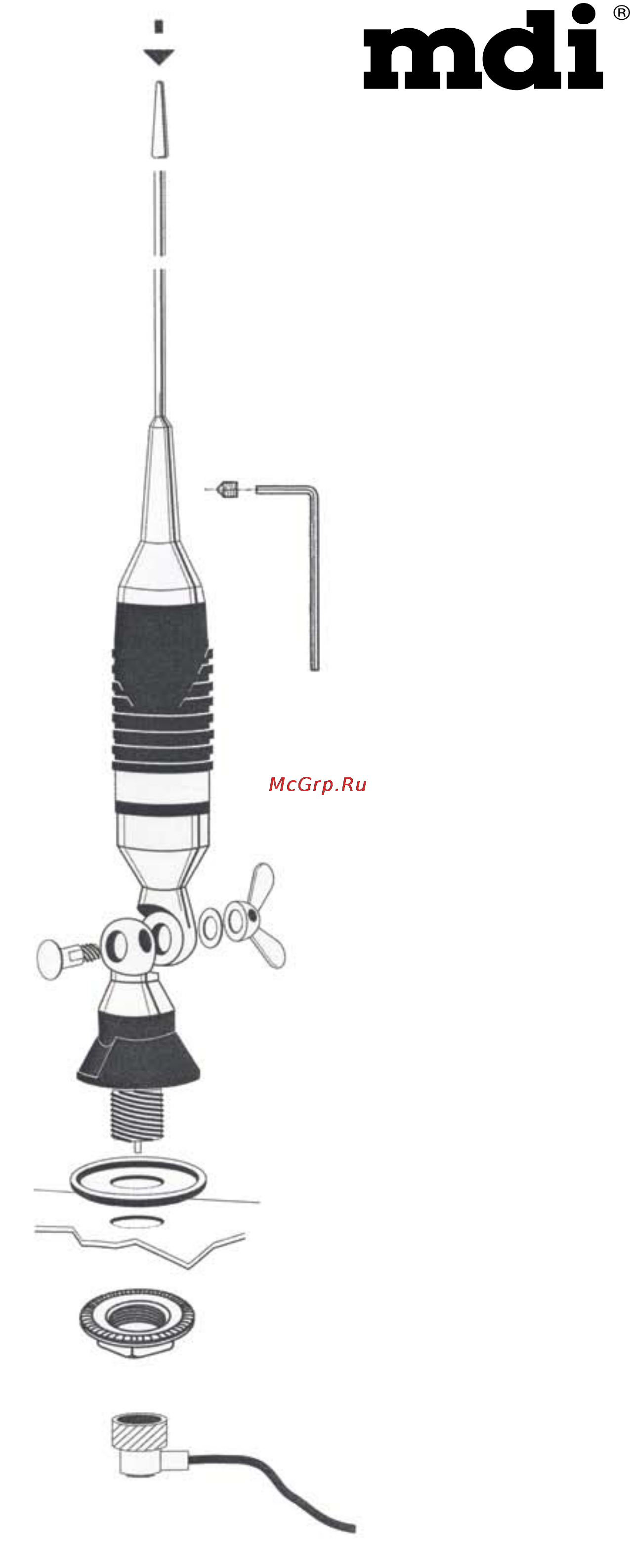

1. Врубная антенна состоит из двух частей, скрепленных винтом, и кабеля.

Установите специальное крепление для врезных антенн (приобретается

отдельно) на автомобиле или просверлите отверстие 12,5 мм в корпусе

автомобиля. Закрепите нижнюю часть антенны шарнирным креплением,

как показано на рисунке (1).

2. Зафиксируйте антенну в нужном положении с помощью специального

ключа, входящего в комплект (2).

3. Аккуратно проложите антенный кабель к радиостанции. Подсоедините

кабель к радиостанции. Проверьте надежность и качество всех соедине-

ний.

4.Подсоедините антенну к CB-радиостанции и проверьте КСВ.

ВНИМАНИЕ!

Не допускайте повреждений, переломов и деформаций кабеля!

Нельзя изменять конструкцию и/или заменять части антенны, менять и/или

наращивать кабель!

Нельзя работать с поломанной антенной! Это может привести к поломке радио-

станции.

Следите за целостностью резиновых прокладок, колпачков и т.д. !

Гарантийные обязательства:

Гарантийный срок антенны составляет 3 месяца при соблюдении вышеуказанных условий сборки, установки и эксплуатации.

Гарантии не подлежат антенны с любыми механическими повреждениями и/или следами воздействия агрессивных жидкостей, а также

со следами ремонта.

Технические характеристики:

Рабочие частоты ................................... 26-28 МГц

Усиление ................................................. 1-2 dBi

Импеданс ................................................. 50 Ом

КСВ мин в центре диапазона ........... 1.2:1

Максимальная мощность ................... 300 Вт

Длина ...........................................................165 см

Материал штыря ..................................... Нерж. сталь

Тип разъема .............................................. PL259

Диаметр гнезда ....................................... 12,5 мм

Кабель .......................................................... 4м

ЭФФЕКТИВНАЯ ЛЕГКОМОНТИРУЕМАЯ СВ-АНТЕННА.

Мобильняа антенна для легковых и грузовых автомобилей.

При помощи соответствующего крепления (не входит в комплект) антенну

можно установить на водосток крыши или на зеркало.
