ZTC-200/300/700/800/900
Спутниковые противоугонные системы ZTC-200/300/700/800/900. Руководство по монтажу и настройке.
Подключение выходов через релейный модуль
Серия ZTC-7xx
Подключение к цепям автомобиля обычно производится через релейный модуль из комплекта
поставки.
ВНИМАНИЕ !!! Если подключать выходы, минуя релейный модуль, напрямую от базового
блока Системы, то на выходы следует установить диоды для защиты от паразитных
импульсов на индуктивных нагрузках.
Выходы 5, 9, 10, 11, 12, 13 защищены диодами внутри базового блока Системы.
Выход 3 (по умолчанию индикатор режима охраны) не защищён. При подключении к
индуктивной нагрузке, следует также использовать внешний диод.
Это касается только Систем ZTC-7xx, в других Системах защитные диоды установлены на
все выходы внутри блока.

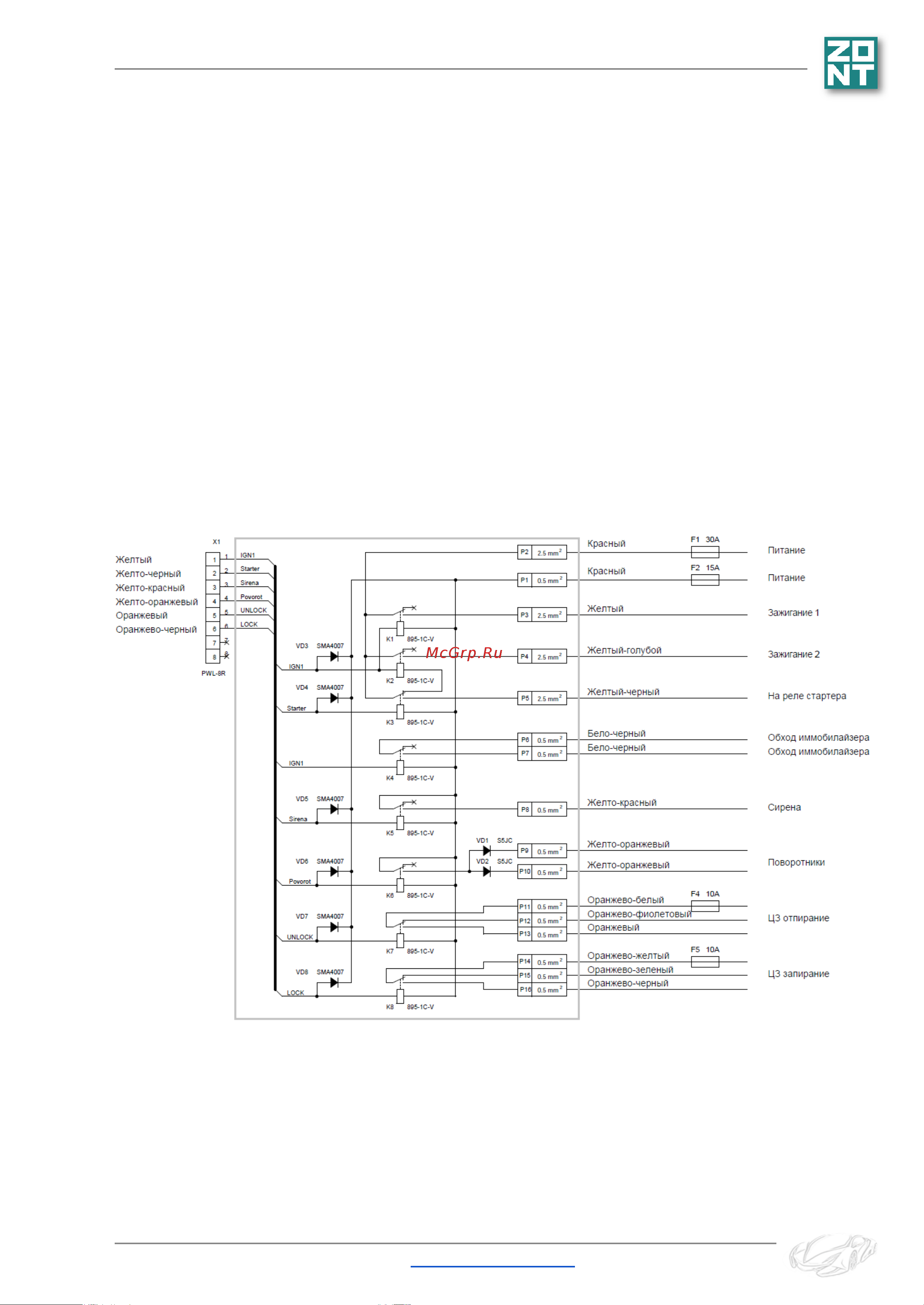

Схема релейного модуля для серии ZTC-7xx
Сигналы «Зажигание 2» (аксессуары) и «Обход иммобилайзера» формируются аппаратно из
сигнала «Зажигание».
ВНИМАНИЕ!!! Если требуется задержка включения зажигания после подачи этих сигналов, то
нужно использовать отдельные выходы для формирования сигналов «Аксессуары» и «Обход
иммобилайзера».
ML.ТD.SM.ZC.ZTC278.001.03 Вернуться в содержание Страница 34 из 66
