ZTC-200/300/700/800/900
Спутниковые противоугонные системы ZTC-200/300/700/800/900. Руководство по монтажу и настройке.

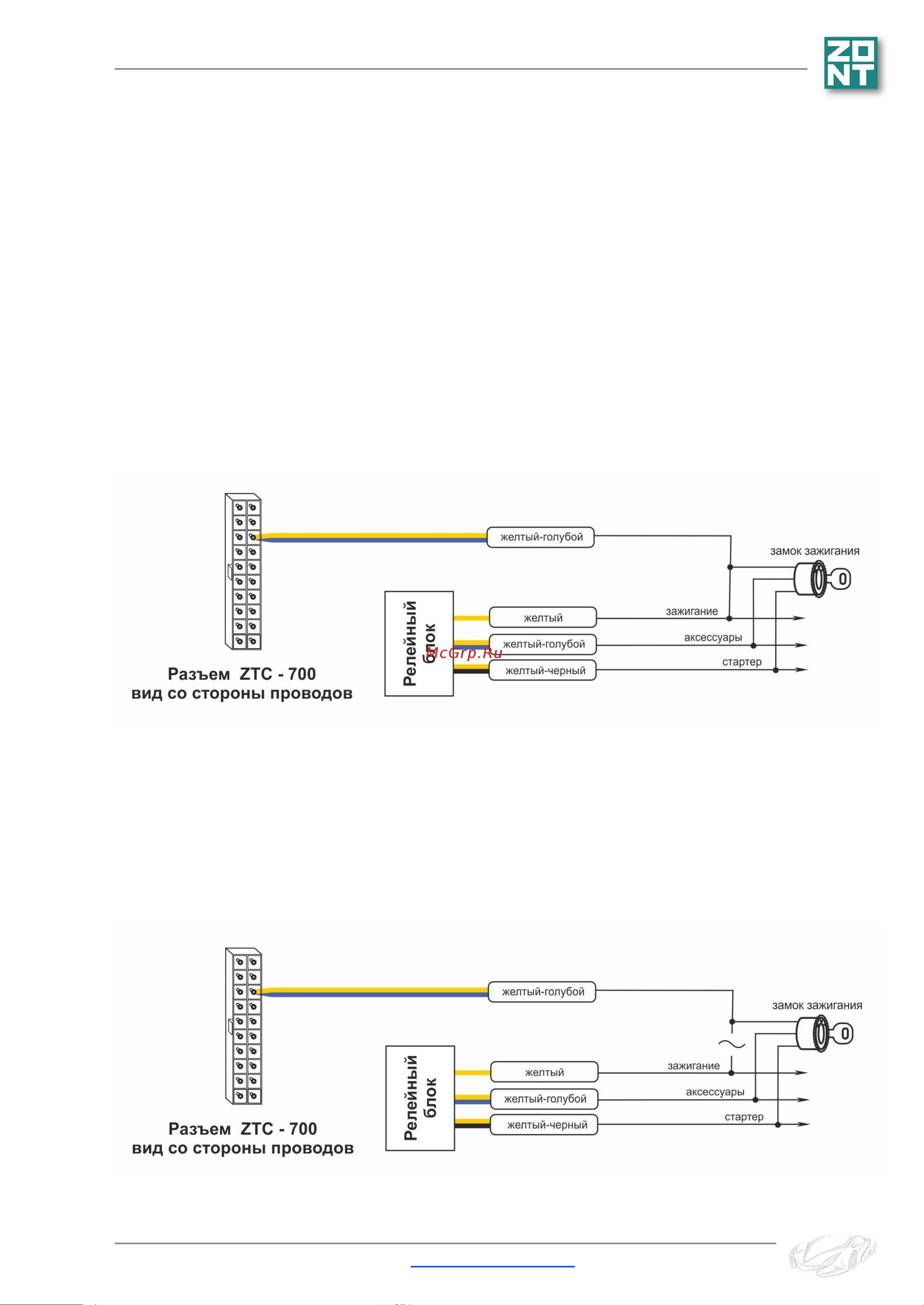

Приложение. Схемы подключения цепей автозапуска для различных
типов запуска двигателя (ключ / кнопка) и КПП
ВНИМАНИЕ!!! Ниже приведены примеры подключений Системы ZTC-700. Подключение других
моделей производятся аналогичным образом.
Запуск двигателя ключом зажигания. Подключение «в параллель». РКПП.
Подготовка к автозапуску:
● Включить ручной тормоз (обязательно для каждого раза);
● Выключить зажигание;
● Выйти из автомобиля;
● Включить режим охраны.
Запуск двигателя ключом зажигания. Подключение «в разрыв». РКПП.
Подготовка к автозапуску:
● Выключить зажигание при включенном ручном тормозе;
● Выйти из автомобиля;
● Включить режим охраны.
ML.ТD.SM.ZC.ZTC278.001.03 Вернуться в содержание Страница 56 из 66
