30
Рычаг отключения редуктора (Тип R1) /
Кнопка отключения редуктора (Тип R2, R3)
Кнопка/рычаг отключения редуктора
необходимы только для пуска лодочных
подвесных моторов с карбюраторными
двигателями. Модели подвесных моторов
BF40D и BF50D оснащены системой впры-
ска топлива, что позволяет исключить ис-
пользование системы отключения редуктора
во время пуска двигателя.
После пуска двигателя при температуре
окружающего воздуха ниже 5°C, нажатие
на кнопку отключения редуктора позволит
вам, при помощи рычага дистанционного
управления, увеличить частоту вращения
коленчатого вала для более быстрого про-
грева двигателя.
<Рычаг отключения редуктора>
(Тип R1)
Осуществить перемещение рычага отклю-
чения редуктора невозможно до тех пор,
пока рычаг дистанционного управления не
установлен в нейтральное положение. И
наоборот, рычаг дистанционного управления
не будет перемещаться, если рычаг отклю-
чения редуктора не установлен в нижнее
положение.
Плавно опустите рычаг отключения редукто-
ра, чтобы уменьшить частоту холостого хода
двигателя.
<Кнопка отключения редуктора>
(Тип R2)
Нажимая на кнопку отключения редуктора,
переместите рычаг дистанционного управ-
ления вперед. Продолжайте перемещать
вперед рычаг дистанционного управления.
Дроссельная заслонка открывается и частота
вращения двигателя начинает увеличиваться
после того, как рычаг дистанционного управ-
ления проходит положение включения ре-
дуктора. Помните, что отключение редуктора
происходит, если после удержания кнопки
отключения редуктора, рычаг дистанционно-
го управления был выведен из нейтрального
положения, а сама кнопка была отпущена.
Рычаг дистанционного управления не пере-
мещается, если не нажата кнопка фиксатора
рычага в нейтральном положении.

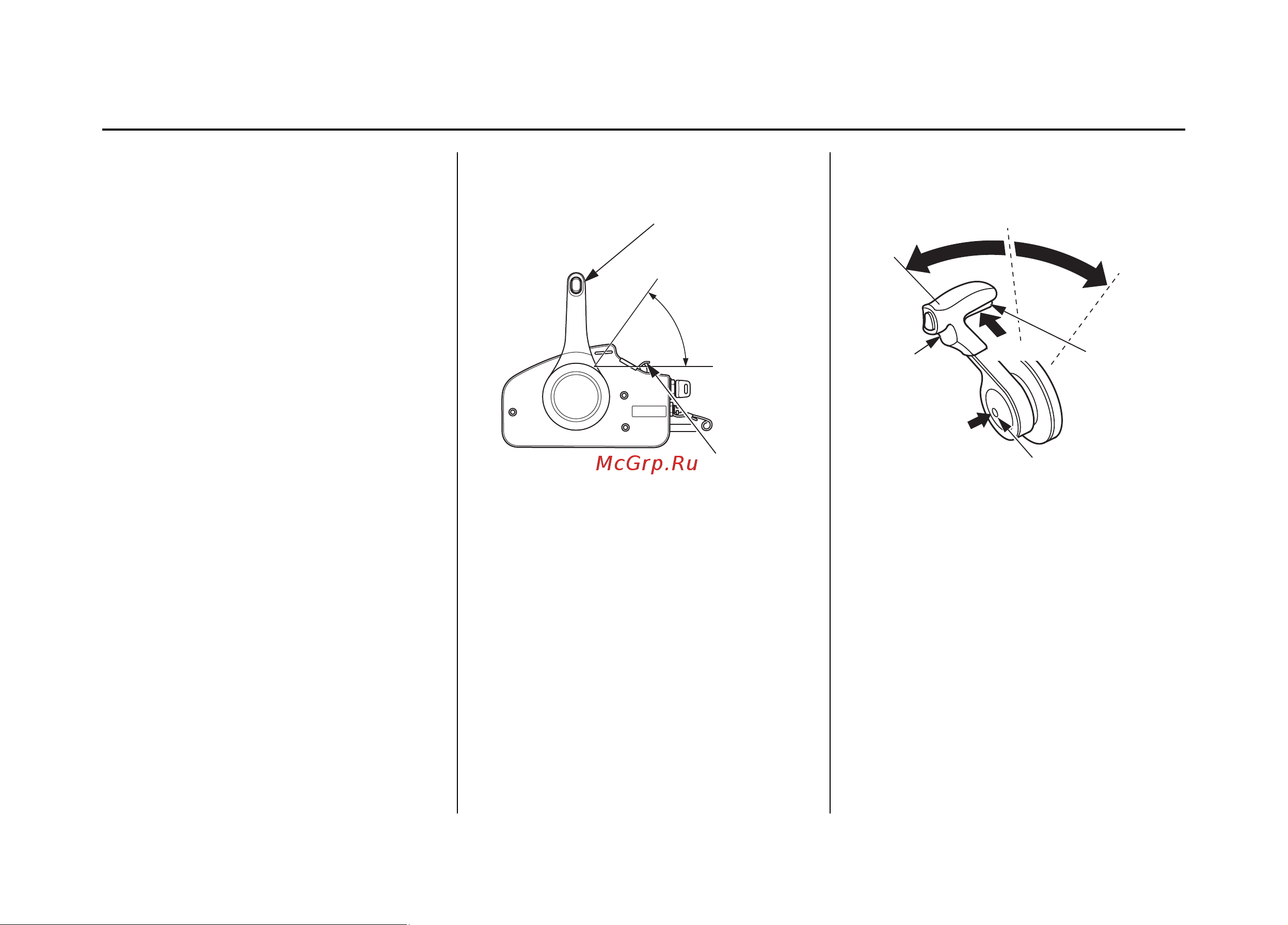

ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (Тип R)
РЫЧАГ ДИС-
ТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЕВЕРС
МАКСИМАЛЬНЫЙ
УГОЛ ОТКРЫТИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ ПРИ
ОТКЛЮЧЕННОМ
РЕДУКТОРЕ
ИСХОДНОЕ
ПОЛОЖЕНИЕ
РЫЧАГА ОТ-
КЛЮЧЕНИЯ
РЕДУКТОРА
РЫЧАГ ОТКЛЮЧЕНИЯ РЕДУКТОРА РЫЧАГ ОТКЛЮЧЕНИЯ РЕДУКТОРА
КНОПКА
ФИКСАТОРА
РЫЧАГА В
НЕЙТРАЛЬ-
НОМ ПОЛО-
ЖЕНИИ
