ПРИМЕЧАНИЕ: Ход вперед невозможен, если рычаг Throttle Only (только дроссельная заслонка) не
находится в нижнем положении.

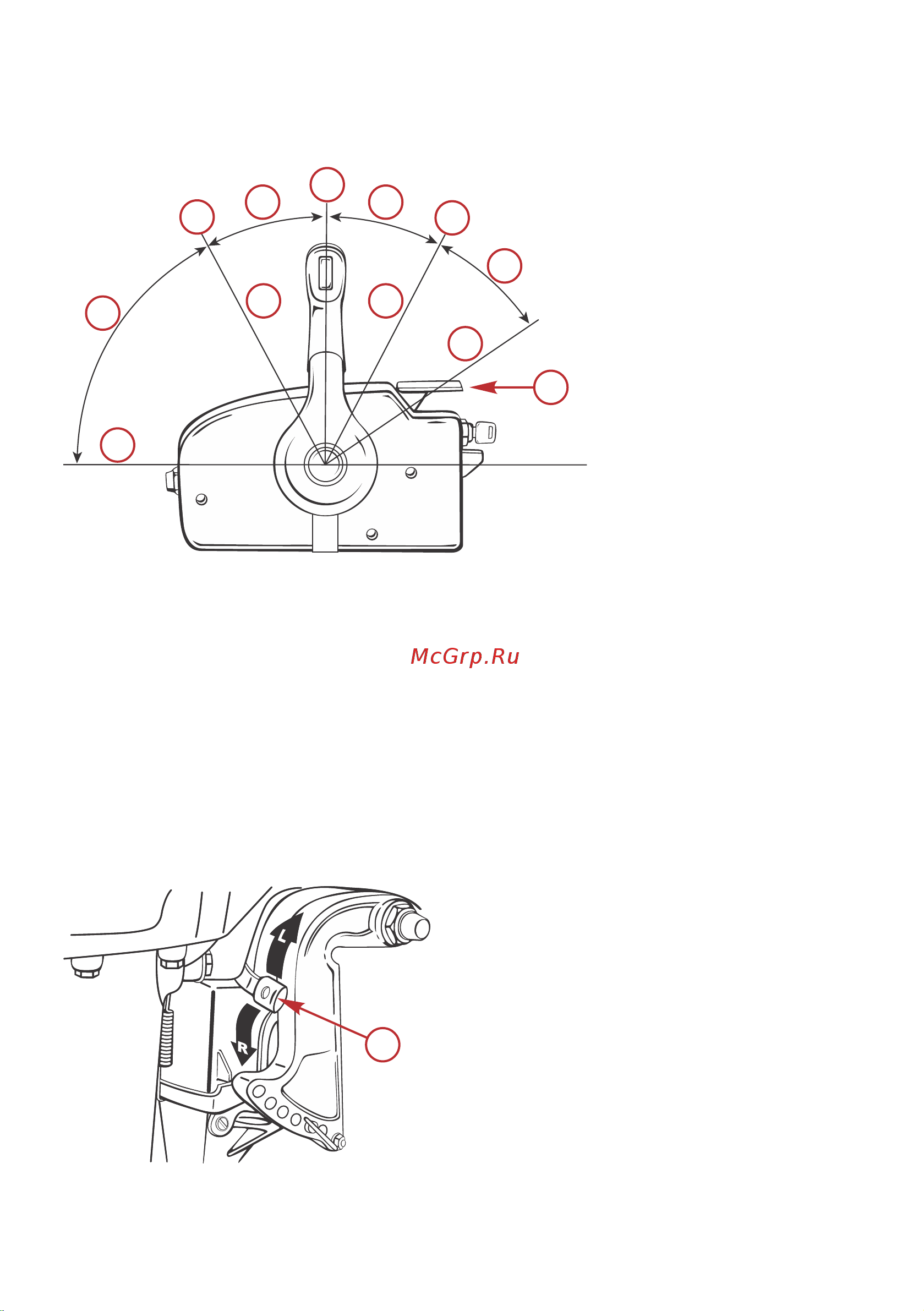

a - Полностью открытое положение
b - Полностью закрытое положение
c - Диапазон управления дроссельной заслонкой
d - Диапазон переключения передач
e - Neutral (N – нейтраль)
f - Forward (F – вперед)
g - Reverse (R – назад)
h - Кнопка Throttle Only («Только дроссельная заслонка»)
ИЗМЕНИТЬ НАПРАВЛЕНИЕ
Модели с румпелем: Когда обороты двигателя упадут до минимума, быстро переведите рычаг
переключения передач в положение Reverse (R – назад).
ПРИМЕЧАНИЕ: Убедитесь в том, что рычаг блокировки реверса находится в положении блокировки.
a -
Рычаг блокировки реверса: R = Release
(разблокировать), L = Lock (заблокировать)
37531
a
b
c
d
e
g
b
a
f
d
c
h
37538
a
ЭКСПЛУАТАЦИЯ
42 rus
