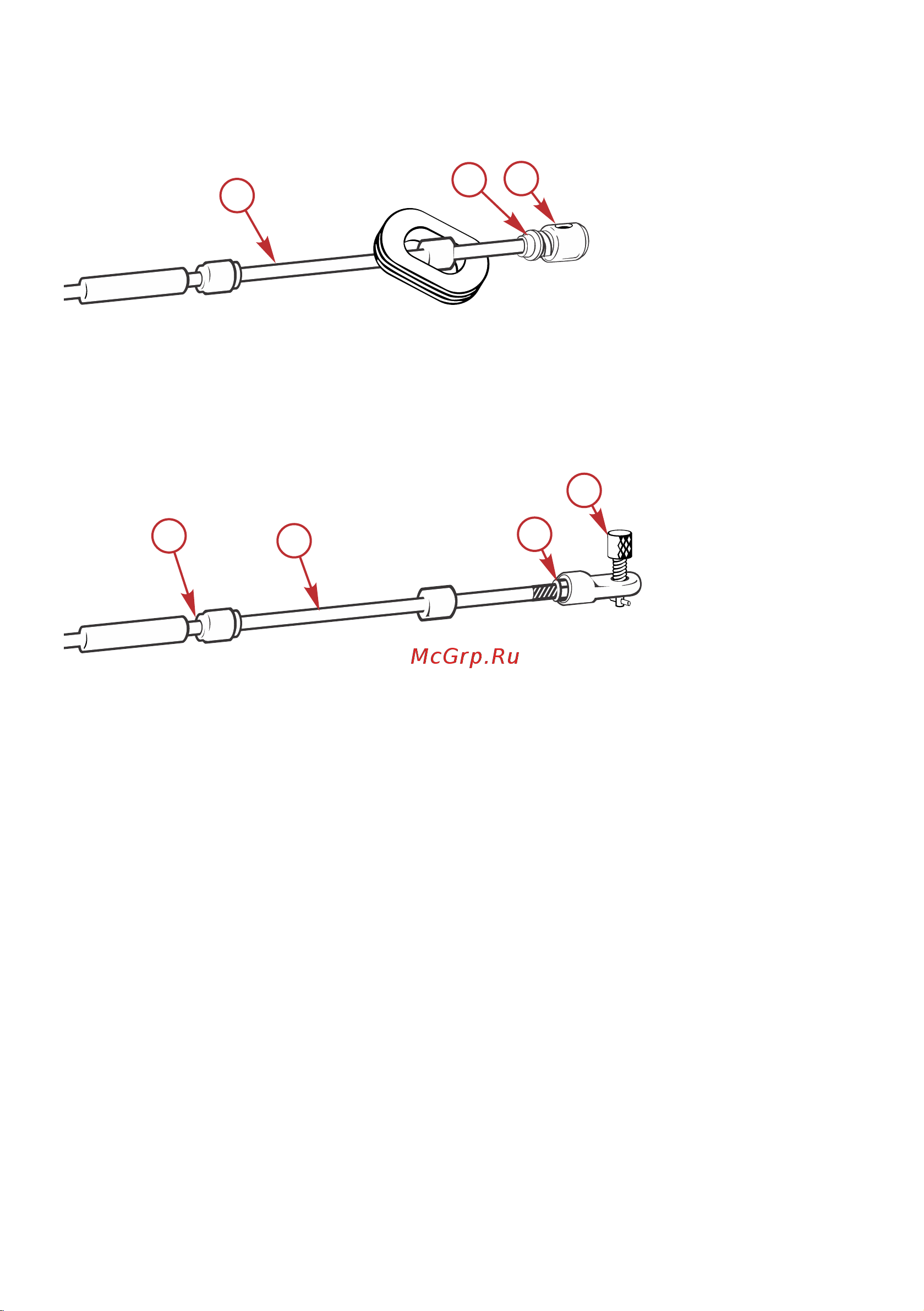

12. Сторона дроссельной заслонки: Проденьте один конец троса в резиновую муфту, установите на
нем соединительный наконечник и зафиксируйте гайкой, как показано на рисунке.
a - Трос дроссельной заслонки
b - Гайка
c - Соединительный наконечник
13. Сторона переключения передач: Присоедините выдвижной наконечник B к тросу
дистанционного управления переключением передач и зафиксируйте гайкой.
a - Канавка троса дистанционного управления
b - Трос переключения передач
c - Гайка
d - Выдвижной наконечник B
14. Присоедините трос дистанционного управления к двигателю.
15. Сторона дроссельной заслонки: Вставьте трос дроссельной заслонки в отверстие рычага
опережения зажигания у нижней крышки, присоедините шарнир к соединительному наконечнику
на конце троса дистанционного управления и закрепите трос дистанционного управления
зажимом. Вставьте резиновую муфту в нижнюю крышку.
ПРИМЕЧАНИЕ: Установите рычаг управления в положение Neutral (N – нейтраль) и рычаг холостого
хода в полностью закрытое положение.
16. Сторона переключения передач: Вставьте фиксирующий штифт выдвижного наконечника B в
отверстие рычага переключения передач и зафиксируйте его, повернув на 90°, затем закрепите
трос дистанционного управления зажимом.
37502
a
b
c
37503
a
b
c
d
УСТАНОВКА ДВИГАТЕЛЯ
72 rus
