Mercury F 30 ML GA EFI [118/120] Установка двигателя
![Mercury F 30 ML GA EFI [118/120] Установка двигателя](/views2/1845394/page118/bg76.png)

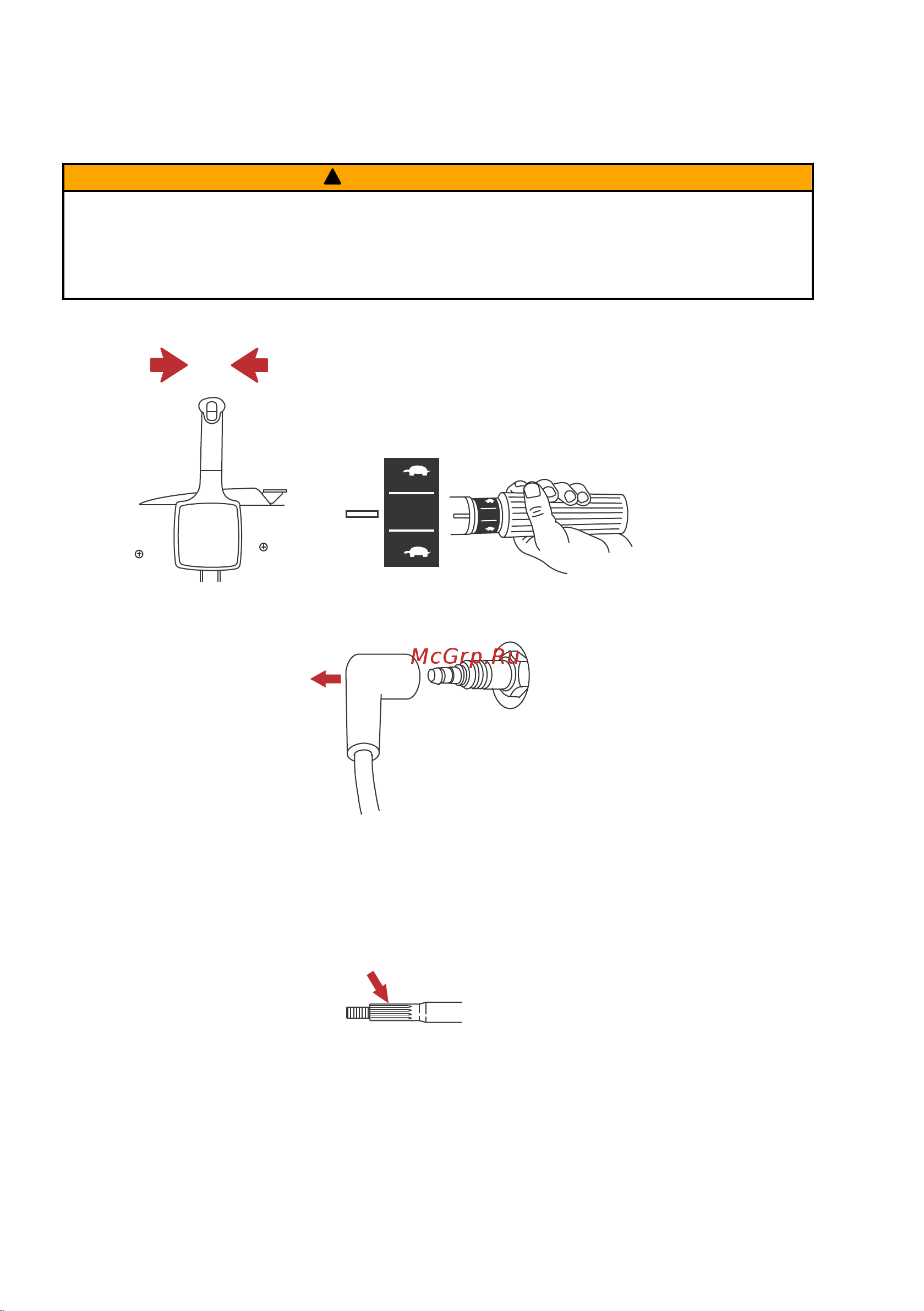

Установка гребного винта
!
ПРЕДУПРЕЖДЕНИЕ
Вращающиеся гребные винты могут стать причиной серьезных травм или смерти. Никогда не
включайте двигатели судна на суше, если установлен гребной винт. Перед установкой или снятием
гребного винта поставьте узел привода на нейтраль и задействуйте выключатель со шнуром
дистанционного останова двигателя, чтобы предотвратить запуск двигателя. Установите
деревянный блок между лопастью гребного винта и противовентиляционной пластиной.
1. Переключите подвесной двигатель в нейтральное положение (N).
N
26838
F
F
R
R
NEUTRAL
START
NEUTRAL
START
10051
2. Отсоедините провода свечей зажигания, чтобы предотвратить запуск двигателя.
26899
3. Нанесите на вал гребного винта смазку для экстремальных условий эксплуатации или смазку с
2-4-C ПТФЭ.
ВАЖНАЯ ИНФОРМАЦИЯ: Для предотвращения корродирования и заедания втулки гребного винта на
валу (особенно в соленой воде) необходимо наносить слой рекомендованной смазки по всей длине
вала гребного винта через рекомендуемые интервалы технического обслуживания, а также при
каждом снятии гребного винта.
10087
УСТАНОВКА ДВИГАТЕЛЯ
108 rus
