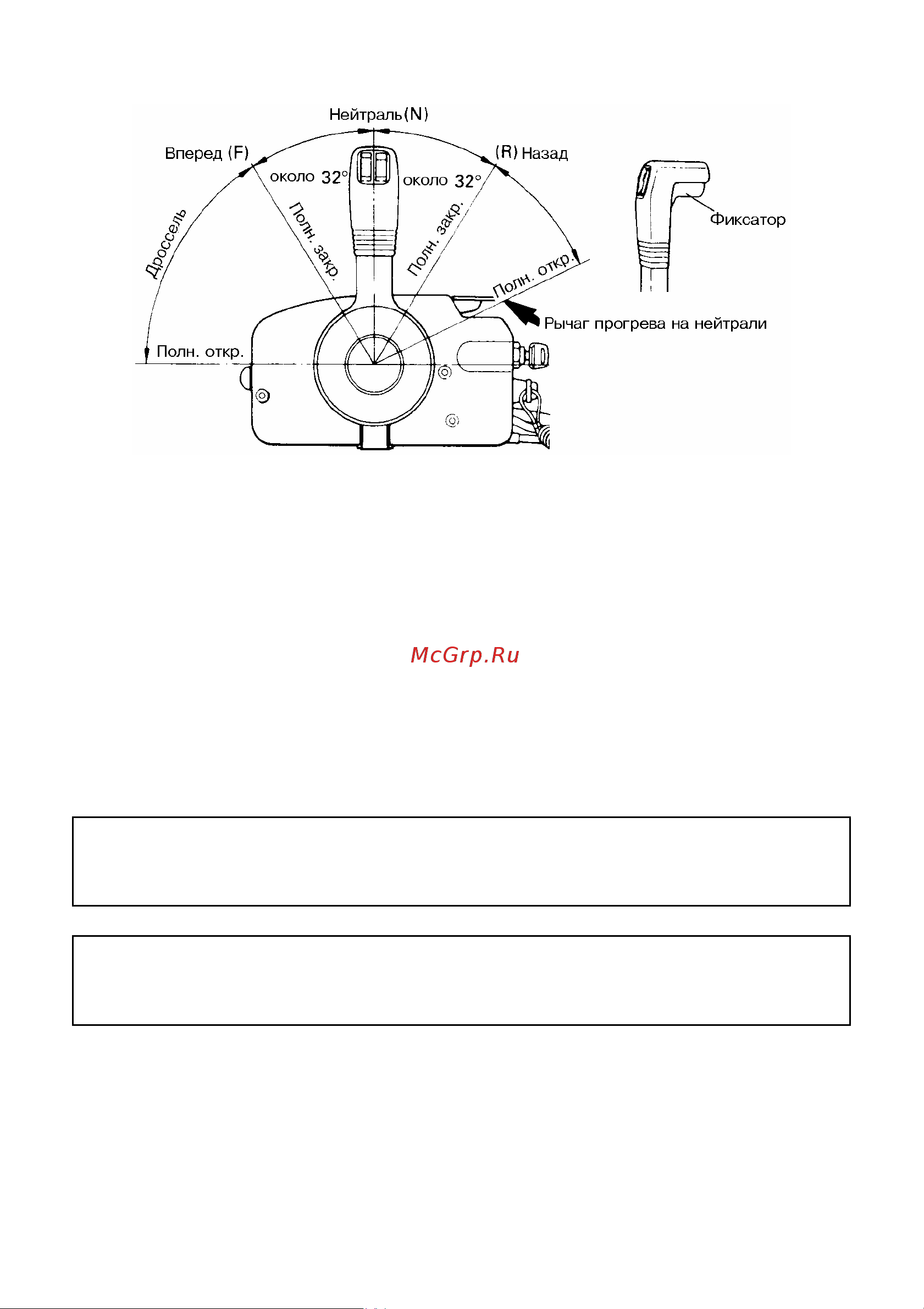

(1) Передний ход
Быстро перевести рукоятку управления в положение “Вперед” на 32
градуса до фиксации, поднимая при этом фиксатор, расположенный
снизу захвата рукоятки управления. Дальнейшее перемещение рукоятки
открывает дроссель.
(2) Задний ход
Быстро перевести рукоятку управления в положение “Назад” на 32
градуса до фиксации, поднимая при этом фиксатор, расположенный
снизу захвата рукоятки управления.
Дальнейшее перемещение рукоятки
открывает дроссель.
Примечание:
Рукоятка управления не действует, когда рычаг прогрева на
нейтрали не находится в положении полного закрытия.
Примечание:
Когда рукоятка управления на нейтрали, следует поддерживать
пониженные обороты и не увеличивать их без необходимости.
