Tohatsu M 30 Н S [32/58] 5 угол дифферента
![Tohatsu M 30 Н S [32/58] 5 угол дифферента](/views2/1240822/page32/bg20.png)
• На моторах типа EF и ЕР отсоединить аккумуляторный шнур, если
мотор не будет использоваться более 3 дней.

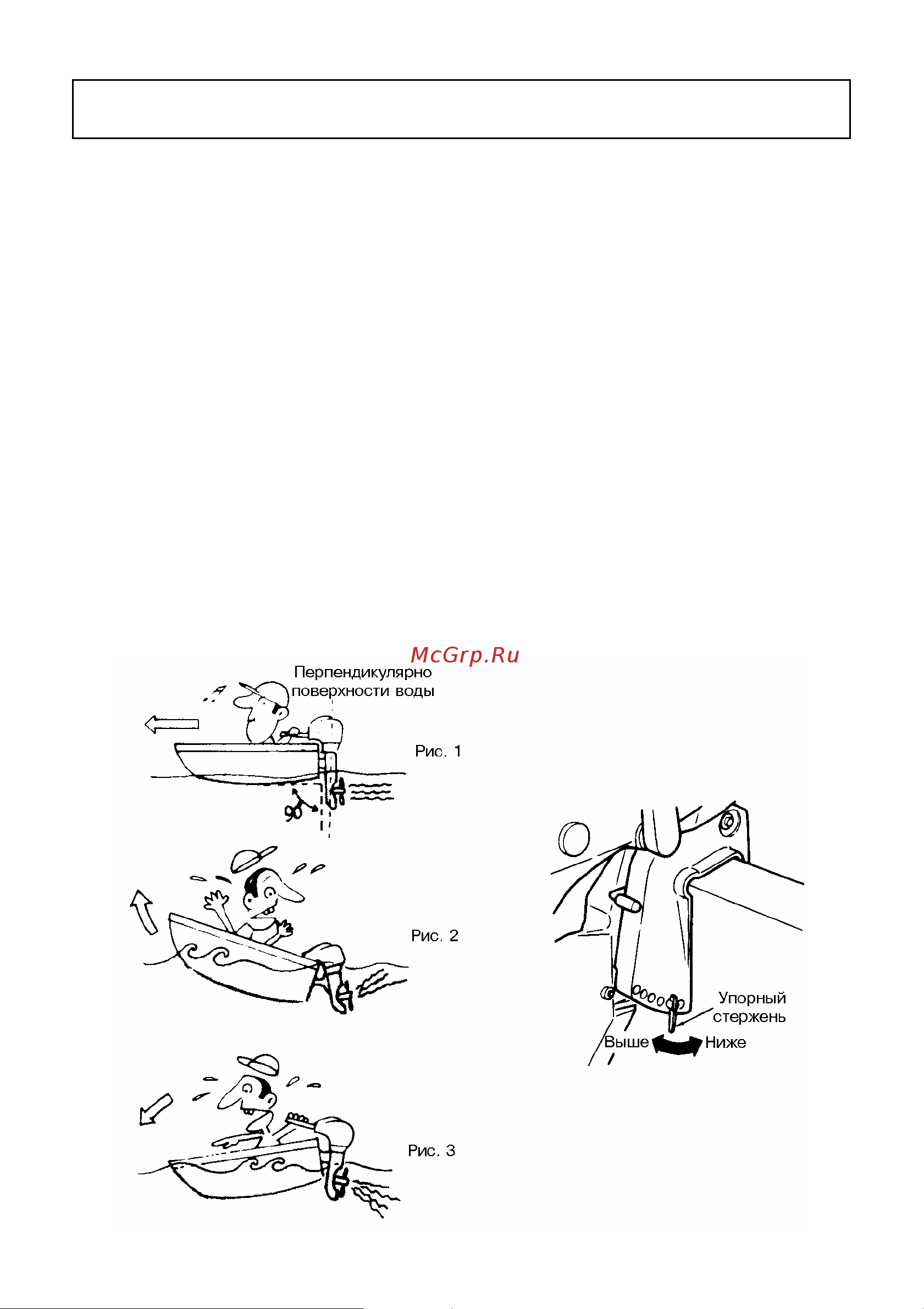

5-5 Угол дифферента
Дифферент лодки может регулироваться в соответствии с кормовым углом и
условиями нагрузки. При правильном дифференте противокавитационная
пластина параллельна поверхности воды при движении лодки.
• Правильный дифферент
Положение упорного стержня является правильным тогда, когда лодка на
ходу горизонтальна поверхности воды (рис. 1).
• Неправильный дифферент
Если нос лодки задирается, надо поставить
упорный стержень в более низкое
положение.
• Неправильный дифферент
Если нос лодки зарывается, надо поставить упорный стержень в более
высокое положение.
