3-2 Установка блока дистанционного управления
Рекомендуется консультироваться с продавцом по вопросу установки и
регулировки блока дистанционного управления
(1) При присоединении тросиков к блоку дистанционного управления следуйте
указаниям прилагаемой к нему инструкции.
(2) При установке на лодку блока дистанционного управления следуйте
указаниям прилагаемой к нему инструкции.
(3) При присоединении к мотору тросика дистанционного управления и жгута
проводов
следуйте указаниям прилагаемой к нему инструкции.

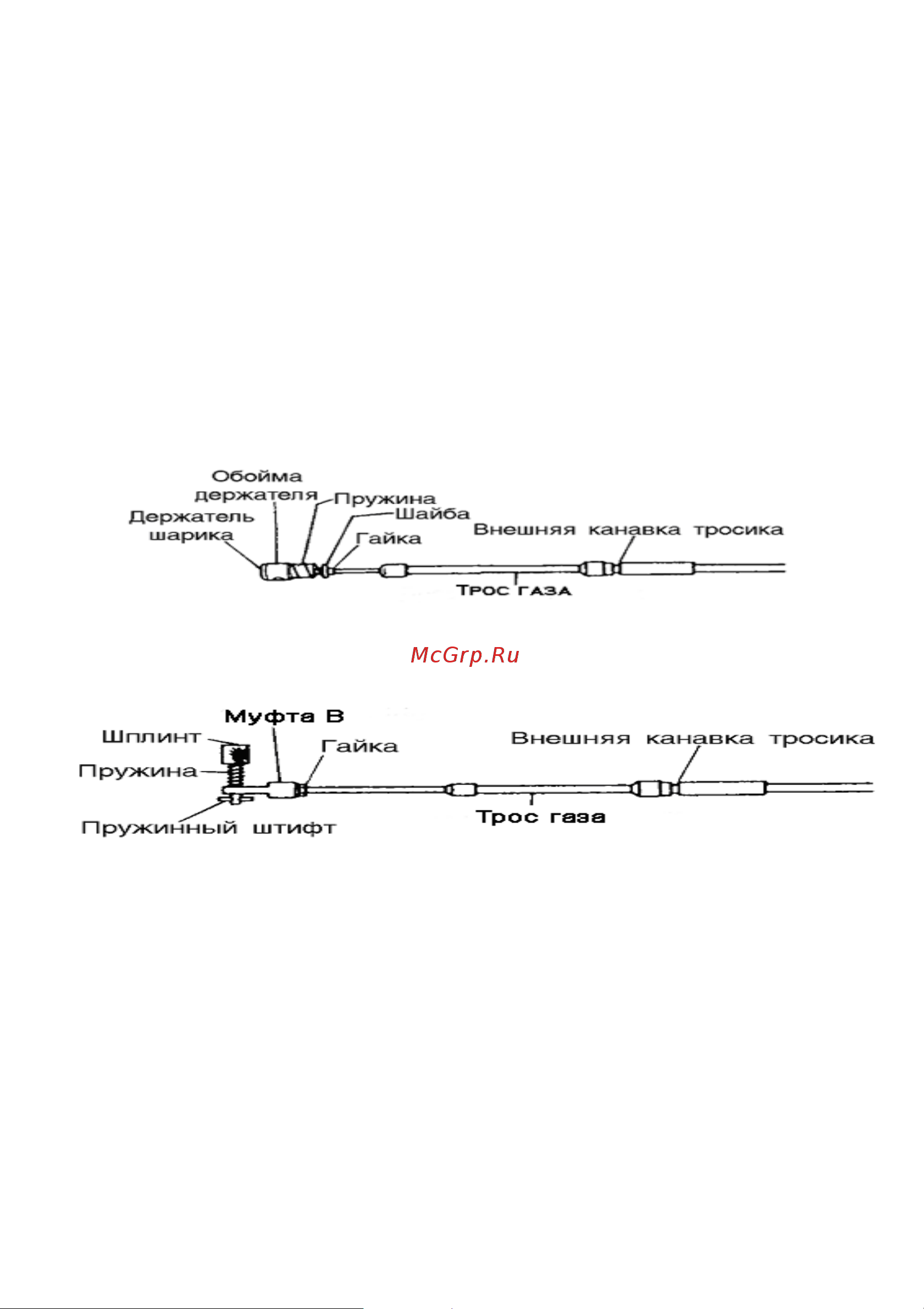

1. Подгонка обоймы держателя и направляющей муфты В
• Тросик газа: надеть держатель на конец тросика и закрепить гайкой.
• Тросик передачи: Надеть направляющую муфты В на конец тросика
и закрепить гайкой.
