- 11 -
DEUTSCH
SINBO SF 6713 STAND-VENTILATOR
BENUTZERHANDBUCH
TECHNISCHE DATEN: AC230V, 50Hz, 45W
INSTALLATIONSANWEISUNGEN
Für Stand-Ventilator
1. Setzen Sie die Feder in das Rohr so ein dass sie unter dem Rohr liegt; verschrauben Sie das
Fuß-Rohr auf dem Sockel mit der A-Schraube fest.
2. Entfernen Sie die Sockelschraube von dem Sockelrohr durch Drehen im Uhrzeigersinn und
setzen Sie so dass sie durch das Sockelrohr passt und stellen Sie den Sockel und
Verlängerungsrohr fest indem Sie die Schraube gegen den Uhrzeigersinn drehen.
3. Legen Sie die Untersatz-Abdeckung auf die Untersatzplatte. Ziehen Sie das Verlängerungsrohr
heraus und befestigen Sie die äußere Verbindungsstelle wieder.
4. Legen Sie das Bedienpult auf dem Verlängerungsrohr und verschrauben Sie die B-Schraube
fest.
Für das Modell mit Fernbedienung:
1. Sie brauchen nur einen Knopf zu drücken; Sie können leicht zu höher, mittlerer oder niedrige
Drehzahlen wählen.
2. Nehmen Sie die Verpackung auf der Rückseite er der Fernbedienung setzen Sie die zwei
Batterien ein; während Sie die Fernbedienung benutzen, zielen Sie das Bedienpult des Ventilators.

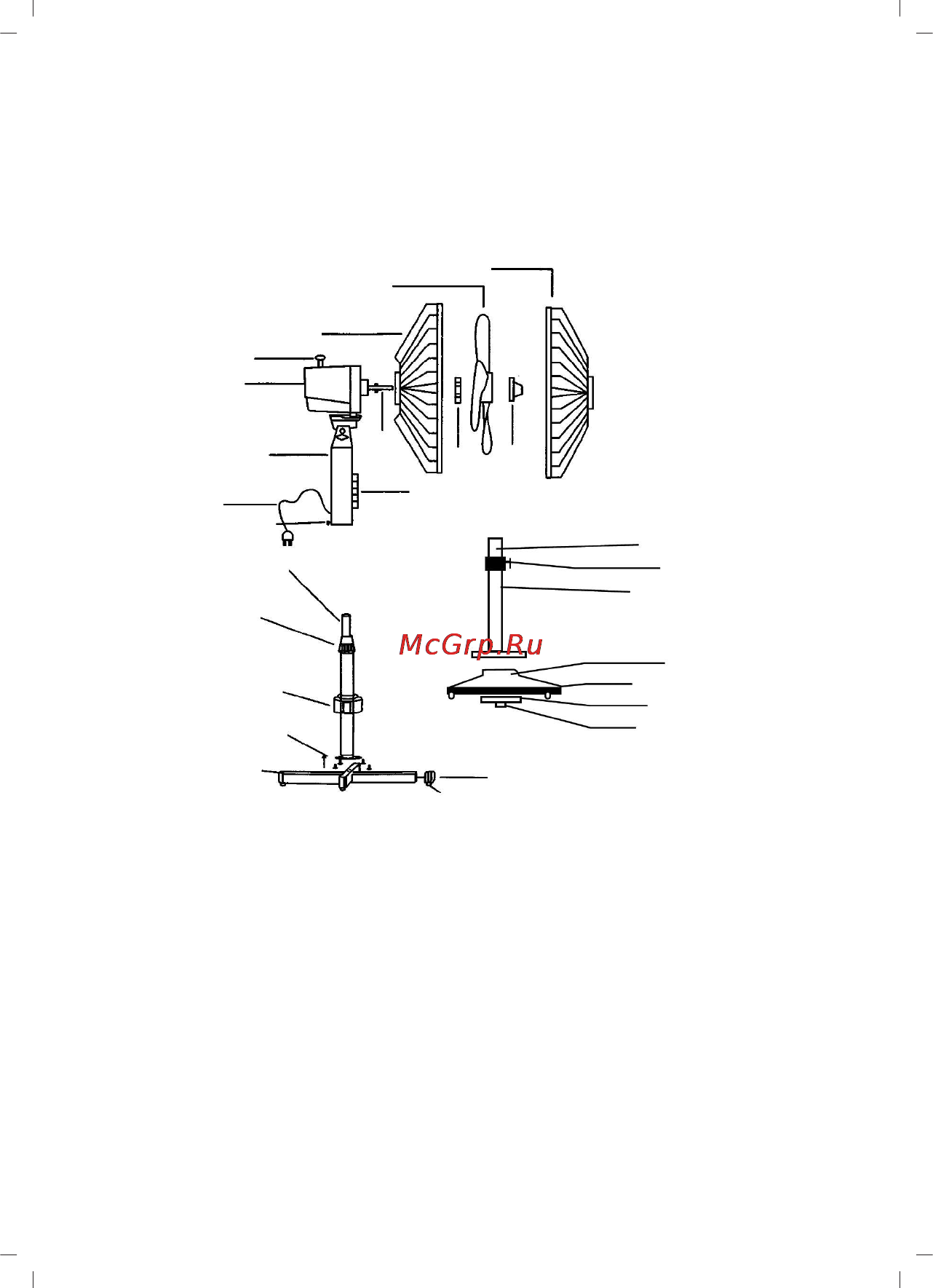

Vordere Schutzgitter
Windflügel
Hintere Schutzgitter
Schwenkungstaste
Motor
Bedienpult
Achse
Mutter
Kopf
Netzkabel
Taste
B Schraube
Verlängerungsrohr
Äußere Verbindungsstelle
Untersatz-Abdeckung
A- Schraube
Sockel
Kunststoff Fuß
Gummifuss
1. Verlängerungsrohr
2. Äußere Verbindungsstelle
3. Untersatz
4. Vordere Sockel
5. Sockel
6. Befestigungsplatte
7. Gewindespindel
