ТУРБОСКАЙ.РФ
Комплект поставки:
Инструкция по эксплуатации
Полотно антенны
Магнитное основание с гайкой-конусом
Шестигранный ключ
Кабель RG-58 A/U (3,5 м) с разъемом «папа» PL-259
VHF UHF
144
-
357 419
-
660 МГц
2.15 3.5 дБи
1/4 λ 3/4 λ
7
-
35 30
-
45 МГц
< 1.5:1
150 Вт
130 км/ч
80 мм
530 мм
400 г
Технические характеристики
Диапазон частот
Усиление
Длина излучающего элемента
Полоса пропускания по КСВ=1.5
КСВ на резонансной частоте
Максимальная мощность (пик)
Ветровая нагрузка (макс.)
Диаметр магнитного основания
Длина антенны (макс.)
Вес антенны
Инструкция по эксплуатации
Установка антенны
При установке антенны на кузов автомобиля необходимо обеспечить хороший
контакт основания антенны с металлической поверхностью автомобиля, это
является обязательным условием для работы антенны. Наилучшие рабочие
характеристики будут получены при установке антенны в центре крыши кузова
автомобиля. Однако, приемлемые характеристики антенны могут быть
получены при установке антенны на крышку багажника либо на заднее крыло.
Настройка антенны
После установки антенны необходимо выполнить её настройку в резонанс
с рабочей частотой радиостанции. Для настройки применяются
специализированные приборы, такие как КСВ-метр или антенный анализатор.
При отсутствии данных приборов и квалификации по настройке, пожалуйста
обратитесь к специалистам. Настройка антенны на необходимую частоту
осуществляется укорочением излучающего штыря. Допустимый КСВ не более
2, в противном случае возможен выход радиостанции из строя. Нормальное
значение КСВн должно быть не хуже 1,5. Большее значение указывает на
неверную длину излучающего штыря, либо на некорректное размещение
антенны. Чтобы проверить соответствие длины штыря частоте, необходимо
поднести руку к основанию антенны. Если отраженная мощность (или КСВн)
увеличивается, то излучающий штырь слишком длинный. Если отраженная
от антенны мощность (или КСВн) сначала уменьшается, а затем
увеличивается, то штырь слишком короткий.
Последовательность действий:

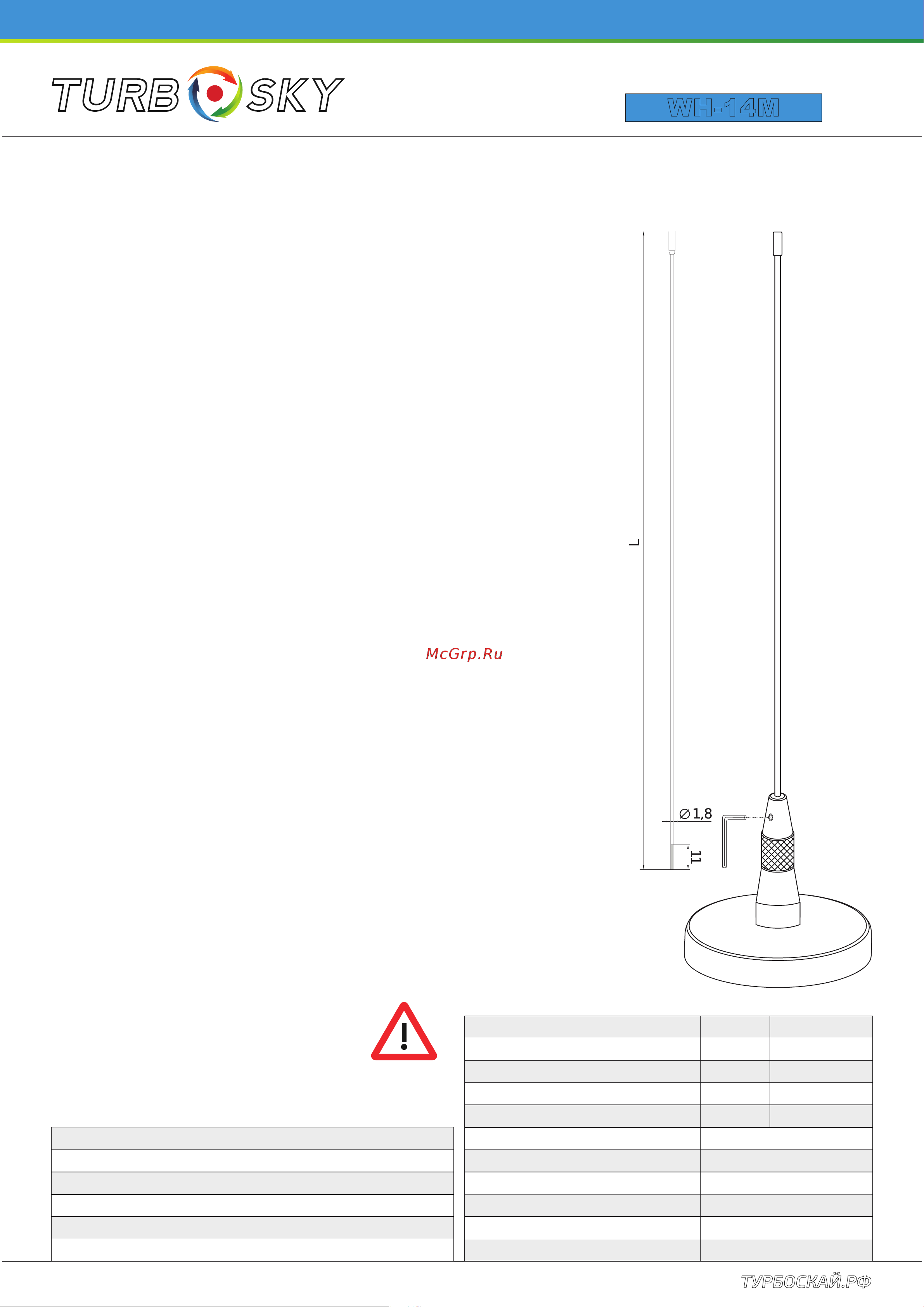

1. Ослабить крепежный винт (А) с помощью прилагаемого ключа.
2. Извлечь излучающий штырь из основания.
3. Измерить длину L [мм] излучающего штыря.
4. Антенна может быть настроена для работы либо в частотном диапазоне,
либо на определенную частоту:
а) Для настройки на конкретную частоту необходимо укоротить излучающий
штырь до требуемой длины согласно Графику настройки.
б) Для настройки на диапазон необходимо укоротить излучающий штырь
до требуемой длины согласно Таблице настройки.
5. При помощи напильника обработать укороченный торец штыря.
6. Установить излучающий штырь в основание до упора и зафиксировать
крепежным винтом.
ВАЖНО. Для предотвращения выхода из строя радиостанции необходимо
периодически контролировать состояние антенны и удалять возникающие
окисления в местах контакта штыря, кронштейна, а также проверять
состояние разъемов и целостность кабеля.
ВНИМАНИЕ!
Не касайтесь частей антенны во время работы!
Не изменяйте произвольно длину кабеля!
Не эксплуатируйте антенну, установленную
на неметаллической поверхности!
Не увеличивайте толщину покрытия нижней части магнита!
АВТОМОБИЛЬНАЯ АНТЕННА
WH-14M
TURB SKYTURB SKY
А
