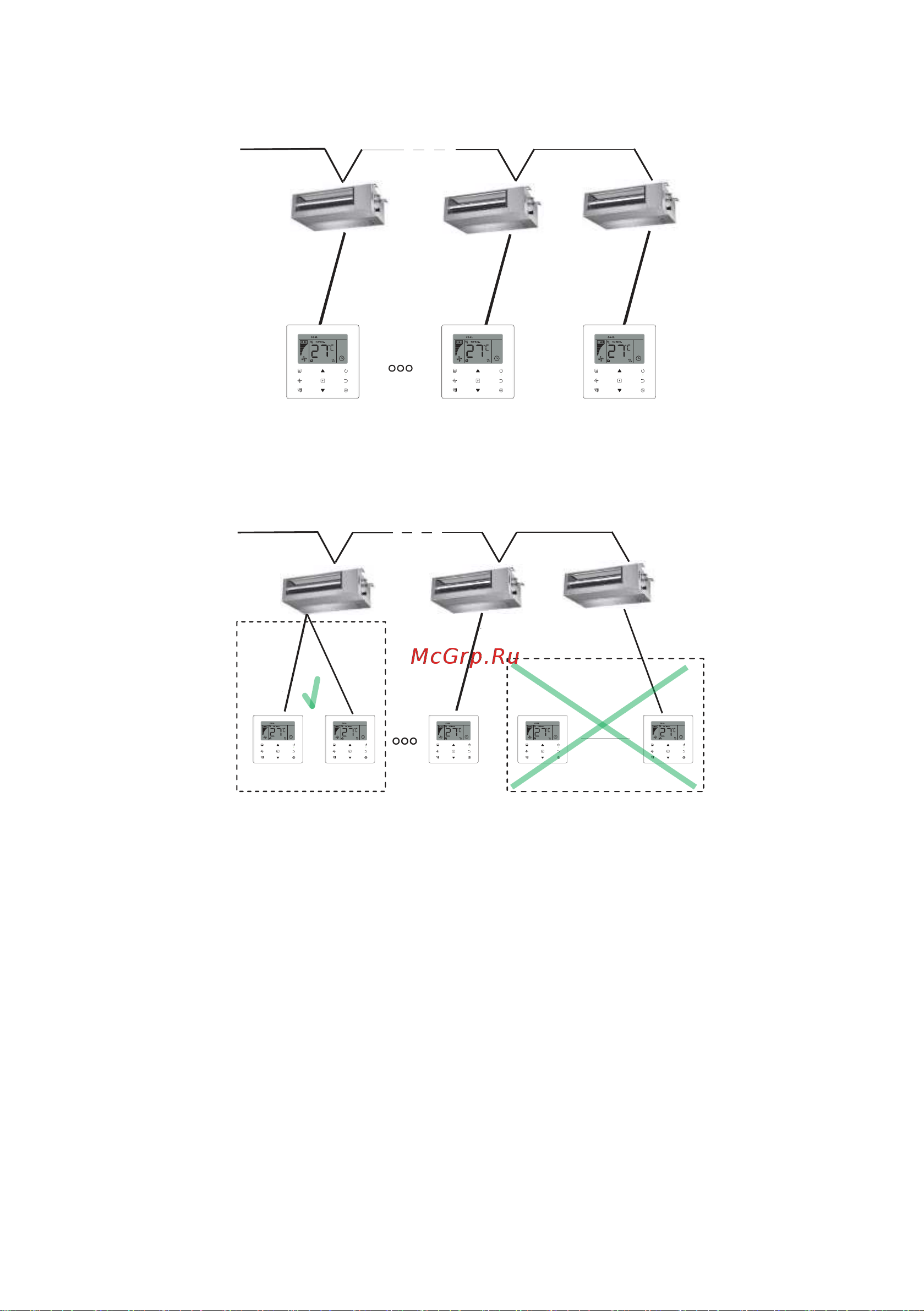

Принципиальная схема подключения одного пульта к одному
внутреннему блоку
1- к -1 1- к -1 1- к -1
P/Q/E
P/Q/E P/Q/E
P/Q/E
X1/X2
○○○
X1/X2
X1/X2
Принципиальная схема подключения двух пультов к одному
внутреннему блоку
Not allowed
2- к -1
1- к -1
2- к -1
P/Q/E
P/Q/E P/Q/E
P/Q/E
X1/X2
○○○
X1/X2
X1/X2
X1/X2
X1/X2
При подключении двух проводных пультов управления к одному внутреннему блоку два пуль-
та управляют одним и тем же внутренним блоком, один пульт будет «основным», а другой —
«допол нительным». См. «Настройка параметров ввода в эксплуатацию». По умолчанию пульт
настроен как «главный».
Такой способ подключения доступен только для двух проводных пультов LZ-VTPW2.
Установка основного корпуса проводного пульта
Возьмите провод, который до этого был пропущен через отверстие в задней крышке, и под-
ключите к клемме проводного пульта X1/X2 (CN2).
Правильно и надежно закрепите проводной пульт на задней крышке.
22
