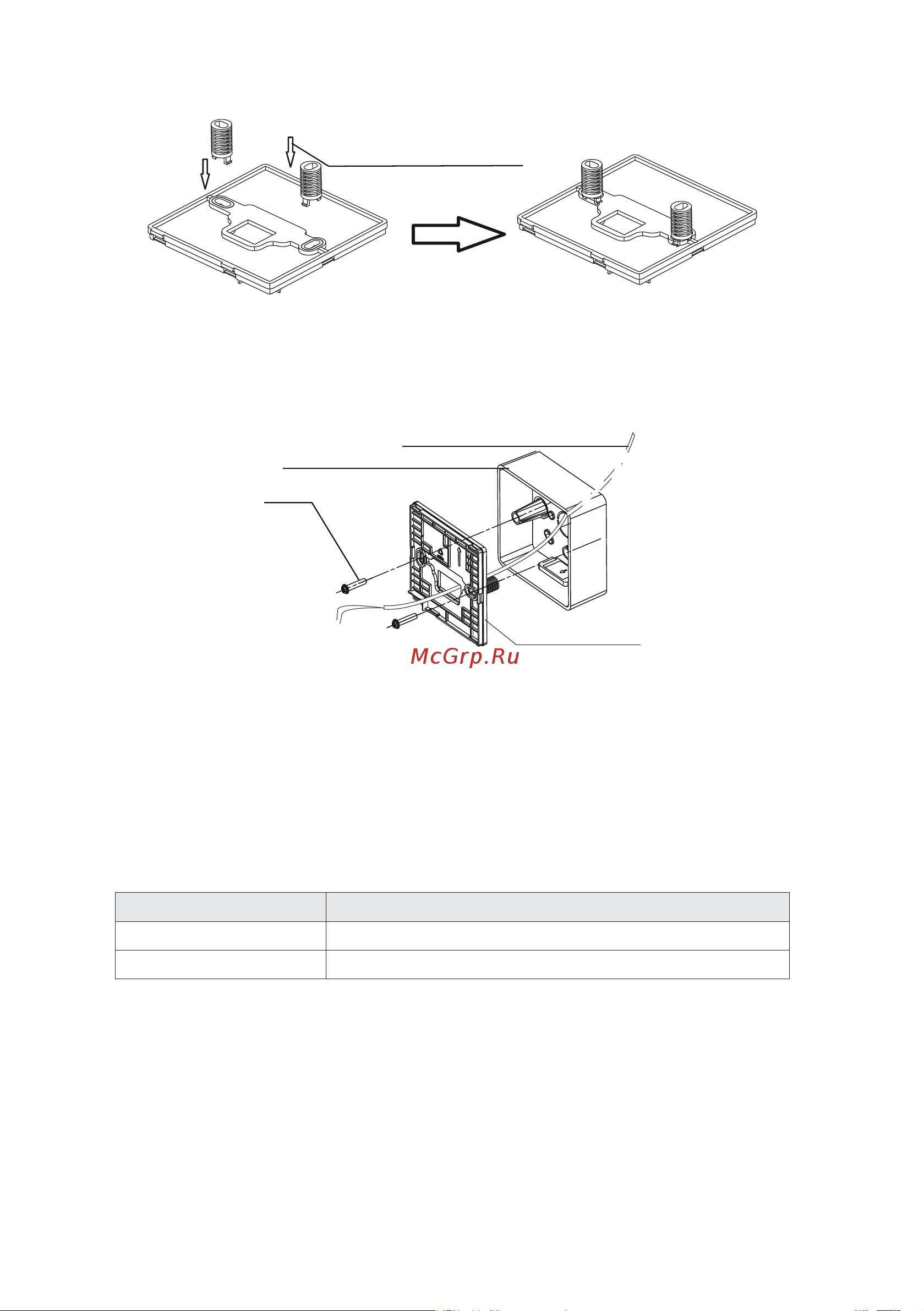

После регулировки высоты пластиковых опорных втулок, закрепите втулки на задней крышке
(см. рисунок ниже).
Закрепите опорные втулки
по направлению стрелок
Возьмите экранированный провод, который был предварительно встроен в стену, и пропусти-
те его через отверстие для проводов в задней крышке. Используйте винты с головкой Philips
(принадлежность 1), чтобы прикрепить заднюю крышку проводного пульта к электрической ко-
робке с помощью опорных втулок. Убедитесь, что задняя крышка не деформировалась после
установки (см. рисунок ниже).
Винт
Электрическая коробка
Задняя крышка
к X1/X2 внутреннего блока
ВНИМАНИЕ!
Задняя крышка может подвергнуться деформации, если винты слишком сильно затя-
нуть. Будьте осторожны!
Подключение проводов
ВНИМАНИЕ!
• Подготовьте электрическую коробку и 2-жильный экранированный медный провод.
• Не прикасайтесь к печатной плате пульта управления.
Спецификация провода
Тип 2-жильный экранированный медный провод
Площадь сечения, мм
2
0,75/1,5
Длина, м. < 200
Подключение линии связи
• Связь между внутренним блоком и проводным контроллером является двунаправленной.
Параметры, отображаемые на проводном контроллере, обновляются в реальном времени
в соответствии с изменениями параметров внутреннего блока.
• X1 и X2 — клеммы для подключения внутреннего блока и проводного контроллера. Между
X1 и X2 нет полярности.
• Максимальная длина проводки между проводным контроллером и внутренним блоком со-
ставляет 200 метров.
21
