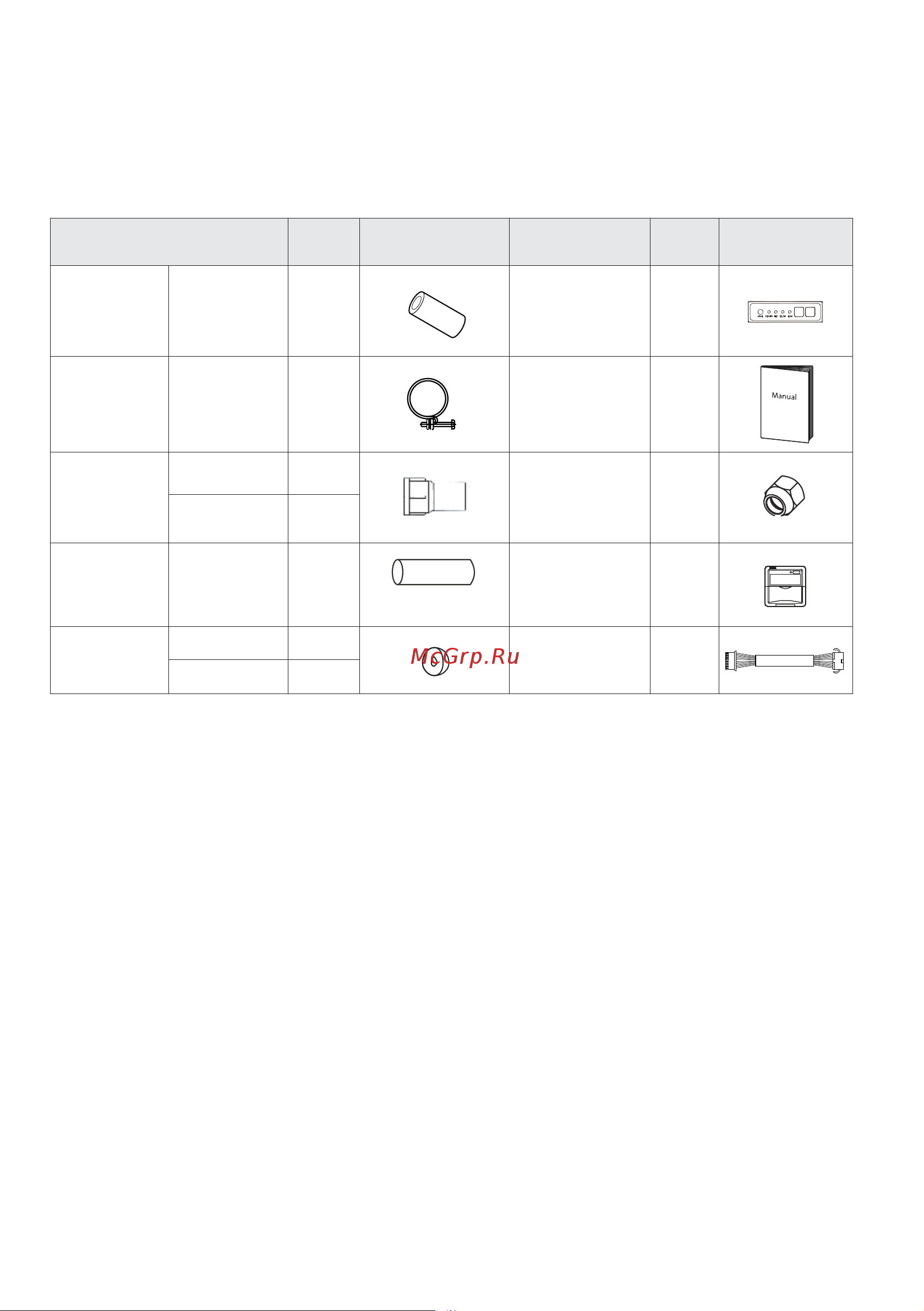

Lessar LSM-H112DUA2H [7/72] Комплектность блока

Внешний вид аксессуаров в приобретенном вами оборудовании может отличатся от внешне го вида аксессуаров представленных в настоящем руководстве все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях они могут отличаться в зависимости от модели приобретенного оборудования преимуще ственное значение имеет реальный внешний вид оборудования 7

Внутренний блок поставляется в комплекте с аксессуарами указанными ниже для установки внутреннего блока используйте аксессуары входящие в комплект поставки неправильный монтаж может привести к протечке конденсата поражению электрическим током и возго ранию а также к выходу оборудования из строя элементы не входящие в комплект сплит системы должны приобретаться отдельно 7

Комплектность блока 7

Технические характеристики 8

Внешний вид и обозначение кнопок 9

Проводной настенный пульт 9

Пульт управления предназначен для управления работой внутренних блоков мультизональ ных систем серии lsm и контроллеров lz ahu ta2 пульт управления не предназначен для использования детьми и лицами с ограниченными фи зическими сенсорными или умственными способностями или недостатком опыта и знаний если они не находятся под наблюдением или не получили инструкции по использованию пуль та лицом ответственным за их безопасность 9

Рабочие параметры пульта управления 9

Выбор режима работы 10

Запуск кондиционера 10

Управление кондиционером 10

Выбор скорости работы вентилятора 11

Настройка дополнительных функций работы 11

Работа жалюзи 11

Функция подсветка дисплея на панели внутреннего блока 11

Функция eco 12

Функция follow me 12

Функция silent 12

Функция timer 12

Запрос и настройка адреса внутреннего блока 13

Основной дополнительный пульт управления 13

Сброс к заводским настройкам 13

Функция блокировки пульта управления 13

Функция напоминания о чистке фильтра 13

Во время настройки адреса проводной пульт игнорирует команды управления от других пультов 14

Для настройки адреса используя кнопки и установите желаемый адрес от 0 до 63 и на 14

Для отмены или выхода нажмите кнопку если никаких операций не выполняется пульт управления автоматически выйдет со страницы настроек через 60 сек во время настройки параметров ввода в эксплуатацию проводной пульт игнорирует команды 14

Для перехода к настройке конкретного параметра ввода в эксплуатацию нажмите кнопку 14

Для перехода к настройке параметров ввода в эксплуатацию нажмите и удерживайте кнопки 14

Жмите кнопку для подтверждения и отправки нового адреса на внутренний блок пульт управления автоматически выйдет со страницы настроек через 60 сек или нажмите кнопку 14

И более 5 сек используя кнопки и для выбора параметра и изменения его значения 14

Настройка параметров ввода в эксплуатацию 14

Управления от других пультов кнопки и не активны 14

Для перехода к проверке параметров нажмите и удерживайте кнопки и более 5 сек используя кнопки и для выбора наружного или внутреннего блока о00 о03 наружный блок n00 n63 внутренний блок 16

Используйте кнопку для подтверждения выбора а кнопку для отмены и выхода из меню проверки параметров используйте кнопки и для просмотра параметров номер параметра отображается справа на дисплее в области таймера а значение параметра отображается на дисплее в области отображения температуры 16

Примечание для дополнительного пульта управления доступна только настройка параметров с0 с8 и с24 с28 16

Проверка параметров 16

Пульт управления позволяет запросить проверку параметров работы внутреннего и наружно го блока а также версию программного обеспечения прошивки 16

Коды ошибок 18

При ошибке связи между проводным пультом и внутренним блоком на проводном пульте ото бражается код ошибки e9 указывающий на сбой связи когда внутренний или наружный блок выходит из строя на дисплее проводного контроллера отображается адрес неисправного блока ов в области таймера и код ошибки в области ото бражения температуры 18

Устранение неисправностей 19

Выбор места установки 20

Установка 20

Подключение линии связи 21

Подключение проводов 21

Спецификация провода 21

Принципиальная схема подключения двух пультов к одному внутреннему блоку 22

Принципиальная схема подключения одного пульта к одному внутреннему блоку 22

Установка основного корпуса проводного пульта 22

Примечание во время установки оставьте запас кабеля для последующего обслуживания проводного пульта 23

Внутренний блок оснащен дисплеем скрытого типа позволяющим проецировать индикацию о работе кондиционера прямо через переднюю панель в рабочем режиме отображаются настройки температуры в режиме вентиляции fan отображается текущая температура в помещении при необходимости отображаются коды самодиагностики 24

Дисплей передней панели 24

Кнопка проверки 24

Приемник инфракрасного сигнала 24

Обслуживание и чистка кондиционера 25

Очистка фильтра 25

Симптомы не являющиеся неисправностью 26

Внимание не пытайтесь самостоятельно ремонтировать кондиционер обращайтесь в авторизованный сервисный центр или к вашему дилеру 27

Поиск и устранение неисправностей 27

При возникновении любой из следующих ошибок выключите устройство и немедленно обрати тесь к специалисту не пытайтесь самостоятельно устранить неполадки часто срабатывает автоматический выключатель в устройство попадает какой либо предмет или вода из агрегата вытекает вода 28

Коды ошибок 29

Lsm h71dua2h lsm h112dua2h 30

Габаритные размеры 30

Размер мм 30

Lsm h140dua2h lsm h160dua2h 31

Размер мм 31

12 7 od 32

Lsm h200dua2h lsm h280dua2h 32

Размер мм 32

15 9 od 33

Lsm h400dua2h lsm h560dua2h 33

Все иллюстрации в данном руководстве приведены исключительно в ознакомительных целях они могут отличаться в зависимости от модели приобретенного оборудования преимуще ственное значение имеет реальный внешний вид оборудования 33

Монтаж внутреннего блока 34

Осторожно 34

Сервисное пространство 34

Деревянная конструкция 35

Новый тип бетонных блоков 35

Отметьте место установки подвесных болтов в зависимости от типа перекрытия и места установки используйте необходимый тип установки подвеса установите 4 подвесных болта шпильки диаметром 10 мм 35

Подвесьте внутренний блок за кронштейны на подвесные болты шпильки 35

Стандартный тип бетонного перекрытия стальная структура перекрытий 35

Установите деревянную плиту на балки здания и установите подвесные болты 35

Установка блока 35

Установка трубопровода отвода конденсата 36

Меры предосторожности 38

Меры предосторожности при прокладке трубопроводов 38

Монтаж линии хладагента 38

Основные требования к прокладке трубопроводов 38

Внимание не устанавливайте соединительную трубу до тех пор пока не будут установлены как внутренние так и наружные блоки изолируйте как газовые так и жидкостные трубопроводы чтобы предотвратить образование конденсата 39

Не кладите трубу прямо на землю или грязную поверхность 39

Обработка труб 39

Отрезайте трубу и удаляйте заусеницы направив обрабатываемый конец вниз 39

При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы 39

Убедитесь что концы труб заглушены и во время дождя вода не попадает внутрь 39

Внимание убедитесь что вы заизолировали трубопровод прямой контакт с оголен ным трубопроводом может привести к ожогам или обморожению убедитесь что труба правильно подсоединена чрезмерная затяжка может повредить раструб колокола а недостаточная затяжка может привести к утечке 41

Оденьте вальцовку на вальцовочную форму 7 развальцуйте трубу 8 осмотрите конец трубы на наличие трещин царапин и других повреждений 41

При выполнении операций соединения и отсоединения труб необходимо использовать одно временно два ключа гаечный и динамометрический 41

Примечания по изгибу труб угол изгиба не должен превышать 90 начинайте сгибать трубу с ее середины радиус изгиба должен быть как можно больше не сгибайте трубу более трех раз во избежание повреждения изгибайте трубку по максимально возможному радиусу чтобы согнуть трубку по небольшому радиусу используйте гибочное приспособление 41

Шаг 4 соедините трубы сначала подсоедините медные трубы к внутреннему блоку а затем к наружному блоку вы должны сначала подключить трубу низкого давления а затем трубу высокого давления 1 при соединении гаек нанесите тонкий слой холодильного масла на раструбную гайку концы труб 2 накрутите гайку рукой без усилий 3 используя гаечный ключ захватите гайку на трубке блока 4 крепко сжимая гайку используйте динамометрический ключ чтобы затянуть раструбную гайку в соответствии со значениями крутящего момента в приведенной выше таблице 41

Изоляционный материал 42

Изоляция трубопровода 42

Изоляция фреонопровода 42

Толщина изоляционного материала 42

Изоляция разветвителей и мест соединений труб 43

Изоляция трубопровода отвода конденсата 43

Подсоединение воздуховодов 44

Кривая статического давления 45

Примечание переключатель сверхвысокой скорости воздушного потока высокой ско рости воздушного потока реализуется через обмен черного провода и коричневого про вода cn28 cn29 45

Производительность вентилятора 45

Меры предосторожности при пайке убедитесь что спаиваемые трубы расположены горизонтально или направлены вниз но не вверх будьте внимательны при выборе направления и угла наклона трубопровода при монтаже чтобы обеспечить беспрепятственный возврат масла в компрессор паяйте с азотом под давлением используйте редуктор будьте осторожны при работе с огнем и соблюдайте все меры пожарной безопасности для данного вида работ примите меры для предотвращения получения травм окружающими убедитесь в отсутствии пыли и грязи между соединяемыми поверхностями 46

Пайка в среде инертного газа азота применяется для того чтобы избежать окалины на вну тренних поверхностях свариваемой трубы 46

Пайка с применением азота 46

Проверьте совместимость спаиваемых материалов и надежность их соединения пайкой 46

Внимание убедитесь в отсутствии следов масла масляной пленки на внутренних по верхностях трубопроводов при необходимости очистите трубопроводы специальны ми средствами смешивание остатков другого масла с компрессорным маслом может привести к дегра дации масла для компрессора и выходу компрессора из строя 47

Давление азота должно составлять не более 2 3 кг с 47

Закрепите горизонтальные участки трубопровода во время работы системы трубопроводы могут изменять длину так как могут нагреваться или охлаждаться чтобы избежать повреждений трубопровода используйте крепления для трубопроводов со следующими параметрами 47

Крепление трубопроводов 47

При отсутствии инертного газа окислы образующиеся в процессе пайки останутся в трубе и будут смыты фреоном что явится причиной повреждения клапанов и компрессора во избежание проблем все паечные работы требуется выполнять только в среде инертного газа азот и следить чтобы инертный газ проходил через место пайки до полного остывания рабочей зоны 47

Требования к прокладке трубопроводов 47

Монтаж разветвителей 48

Правильные действия для закрытия торцов трубопровода 48

Хранение и перевозка труб 48

Внимание концы труб должны быть закрыты всегда в любой момент времени при на хождении на строительной площадке 49

Вставить 49

Заизолируйте концы трубопровода полиэтиленовой лентой как показано на рисунке ниже 49

Запаянный конец предотвращает попадание влаги и грязи внутрь трубы 49

Защищайте открытые концы трубопровода от влаги и грязи до окончания подключений ставьте заглушки на концы труб старайтесь располагать открытый конец трубопровода книзу 49

Использовать монтажный 49

Медная труба крышка 49

Обратите особое внимание на проход труб через стены используйте защитные пробки чтобы избежать попадания пыли или посторонних предметов внутрь трубы также при проходе через стены убедитесь что вода осадки не попадут в трубу при выходе из стены 49

Скотч для изоляции 49

Не кладите трубу прямо на землю или грязную поверхность 50

Отрезайте трубу и удаляйте заусеницы направив обрабатываемый конец вниз 50

При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы 50

Убедитесь что концы труб заглушены и во время дождя вода не попадает внутрь 50

Маркируйте системы через определенные промежутки для предотвращения неправильного подключения устанавливайте разветвители только горизонтально или вертикально 51

Минимальные размеры соединения при пайке 51

При стыковке труб труба в трубу используются расширители 51

Расчет длины трубы 51

Расширение трубы 51

Реальная длина трубопровода длина трубы количество разветвителей эквивалентная длина разветвителей количество отводов эквивалентная длина отводов 51

Так же как и при вальцовке труб следует применять риммер перед началом процедуры рас ширения после расширения труб следует ослабить нажим на рычаги расширителя слегка провернуть расширитель по оси трубы и снова зажать рычаги это следует сделать из за особенностей конструкции расширителя которая не позволяет равномерно расширить трубу в один проход 51

Установка фреонопровода 51

Эквивалентная длина каждого разветвителя равна 0 5 м 51

Защита наружного фреонопровода 52

Изоляция фреонопровода 52

Принципы установки трубопровода систем lmv 52

Базовый вариант подключения 53

Подключение проводов 53

Электрические соединения 53

Подключение питания внутренних блоков 54

Примечание падение напряжение на концах кабеля не должно превышать 2 если длина кабеля боль ше указанной в таблице выбирайте кабель соответственно специальному стандарту 54

Примечания 1 подключите фреонопровод и сигнальную линию системы 2 не прокладывайте сигнальную линию вдоль силовой линии дистанция между сило вой и сигнальной линиями зависит от силы тока силовой линии если силовая линия рассчитана на ток менее 10 а расстояние должно быть более 300 мм если на ток до 50 а более 500 мм 54

Сигнальная линия между наружными и внутренними блоками 54

Сигнальная линия между наружными и внутренними блоками прокладывается 3 жильным экранированным кабелем 0 75 м 54

Соединение полярное внимательно следите за правильностью подключения сигнальная линия проходит от внутреннего блока к другому внутреннему блоку последова тельно через все внутренние блоки одной гидравлической системы и после идет на наруж ный блок 54

Внимание установите терминатор резистор в конце сигнальной линии клеммы p и q данное решение позволит избежать помех в сигнальной линии терминатор идет в комплекте с каждым внутренним блоком 55

Главный ведомый 55

Подключение проводного пульта к внутреннему блоку 55

Проводной пульт и внутренний блок могут быть соединены двумя способами в зависимости ситуации 1 для двунаправленного режима связи используйте 1 проводной пульт для управления 1 внутренним блоком или 2 проводных пуль та один главный и один ведомый для управления 1 внутренним блоком 55

Схема подключения электропитания и сигнальной линии 55

Плата индикации 56

Сигнальная линия и линия питания внутреннего блока 56

P q x y 57

Схема подключения сигнальной линии 57

Схема подключения электропитания 57

Установите dip переключатель платы управления на внутреннем блоке для изменения про изводительности блока после завершения настройки отключите электропитание внутрен него бока а затем включите если электропитание не будет снято и снова подано настройки не будут сохранены 57

Установка кода производительности 57

Dip переключатели 58

Sw9_2 зарезервировано 58

Адресация внутреннего блока 58

Внешнее управление включено 58

Внешнее управление выключено 58

Тестовый запуск 60

Все работы по техническому обслуживанию должны проводиться квалифици рованным персоналом 61

Отметка о проведении работ по техническому обслуживанию ставится в гарантийном талоне специалистом проводившим обслуживание 61

Регламент технического обслуживания 61

Lsm h71 112dua2h 62

P q e x1 x2 62

Плата индикации 62

Плата управления 62

Схемы соединений 62

Lsm h140 560dua2h 63

Вентилятор а переменного тока 63

Вентилятор в переменного тока 63

Вентилятор с переменного тока 63

Для 28 квт и ниже порт exv представляет собой 6 контактный терминал для 40 квт и выше порт exv представляет собой 5 контактный терминал 63

К проводной коммуникационной шине контроллера 63

К пульту управления 63

Конденсатор а 63

Конденсатор в 63

Конденсатор с 63

Линия межблочной связи 63

Реле d реле c реле b реле a 63

Схема a 63

Схема b 63

Вывод из эксплуатации и утилизация оборудования 64

Условия гарантии 65

Дата производства оборудования 67

Наименование и местонахождение изготовителя и импортера 68
