10

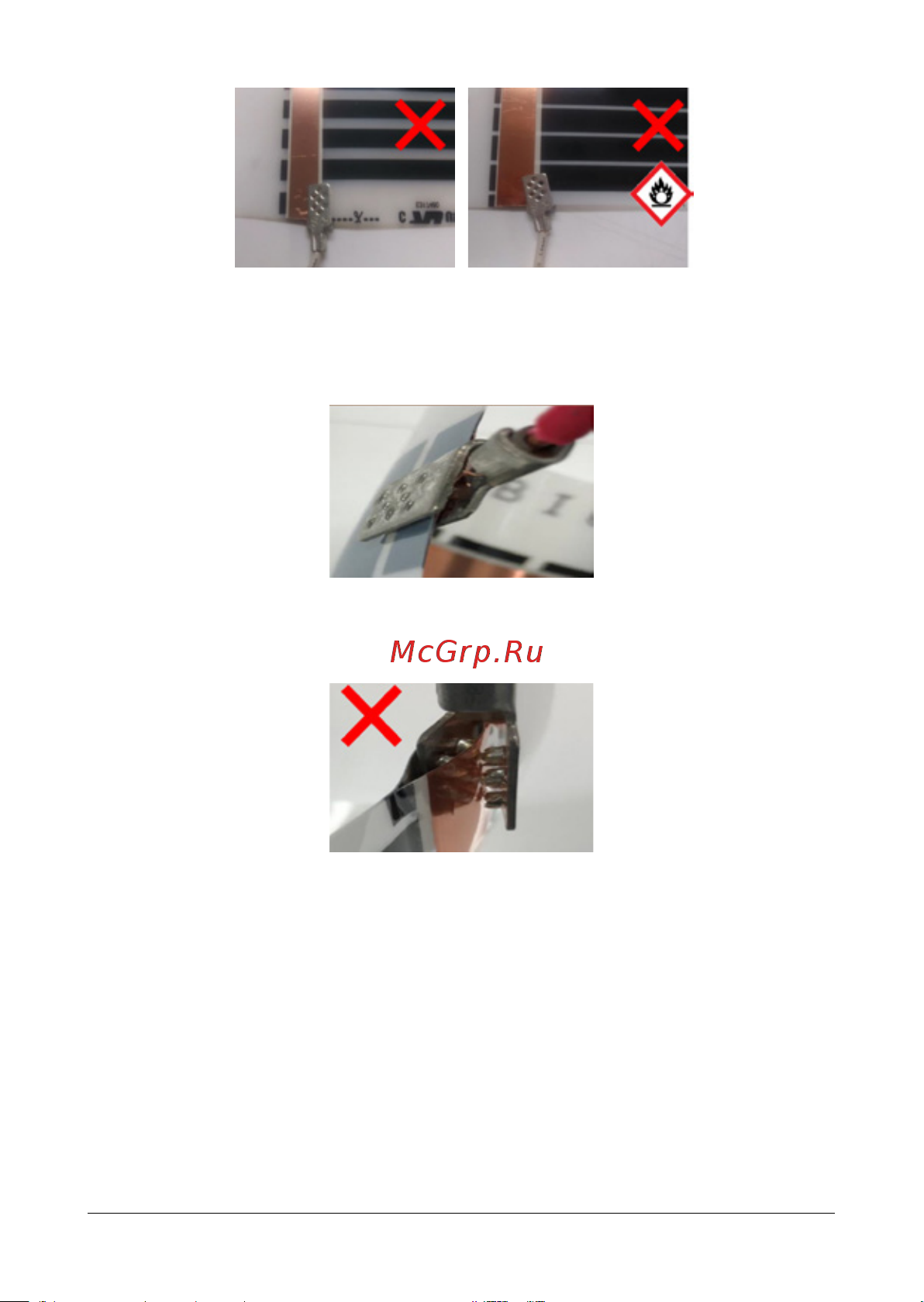

− При этом зажим должен быть установлен на внешние стороны термопленки.
⚠ Ни в коем случае не допускайте установки, при которой одна сторона зажима
находится внутри термопленки. Это может привести к отклеиванию поверхности и
попаданию воздуха и/или влаги внутрь, и, как следствие, к возникновению искры.
– Плотно зажмите контактный зажим пассатижами.
⚠ Запрещается применение контактных зажимов других изготовителей.
10. Закрепите термопленку скотчем на теплоотражающем материале, чтобы
исключить ее сдвиг.
11. Установите на стену терморегулятор. При этом необходимо иметь в виду, что:
• Терморегулятор рекомендуется устанавливать на стене в наиболее удобном
и доступном для пользователя месте, вблизи с имеющейся розеткой или
выключателем.
• Терморегулятор можно подключать к электрической сети помещения
стационарно, с помощью скрытой или открытой проводки.
Риск возникновения
проблем с прохождением
электроэнергии
Риск возникновения искры
Неправильная
установка
