12
– Также заизолируйте места разреза медной шины, где не планируется
подключение проводов.
16. Еще раз проверьте качество изоляции всех мест соединения термопленки и
проводов, а также все линии отреза медной шины.
17. Подключите соединительные провода к терморегулятору.
18. Установите и подключите датчик пола к терморегулятору. Датчик пола
устанавливается под термопленку снизу черной полосы нагревательно-
го элемента. Датчик прикрепляется к термопленке битумной изоляцией.
При укладке под мягкие напольные покрытия устанавливайте датчик температуры
пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражаю-
щем материале делается канавка (вырез, углубление) для последующей равномер-
ности поверхности напольного покрытия. При необходимости сделайте под датчик
дополнительное углубление в первичном полу.
19. Подключите терморегулятор к электрической сети.

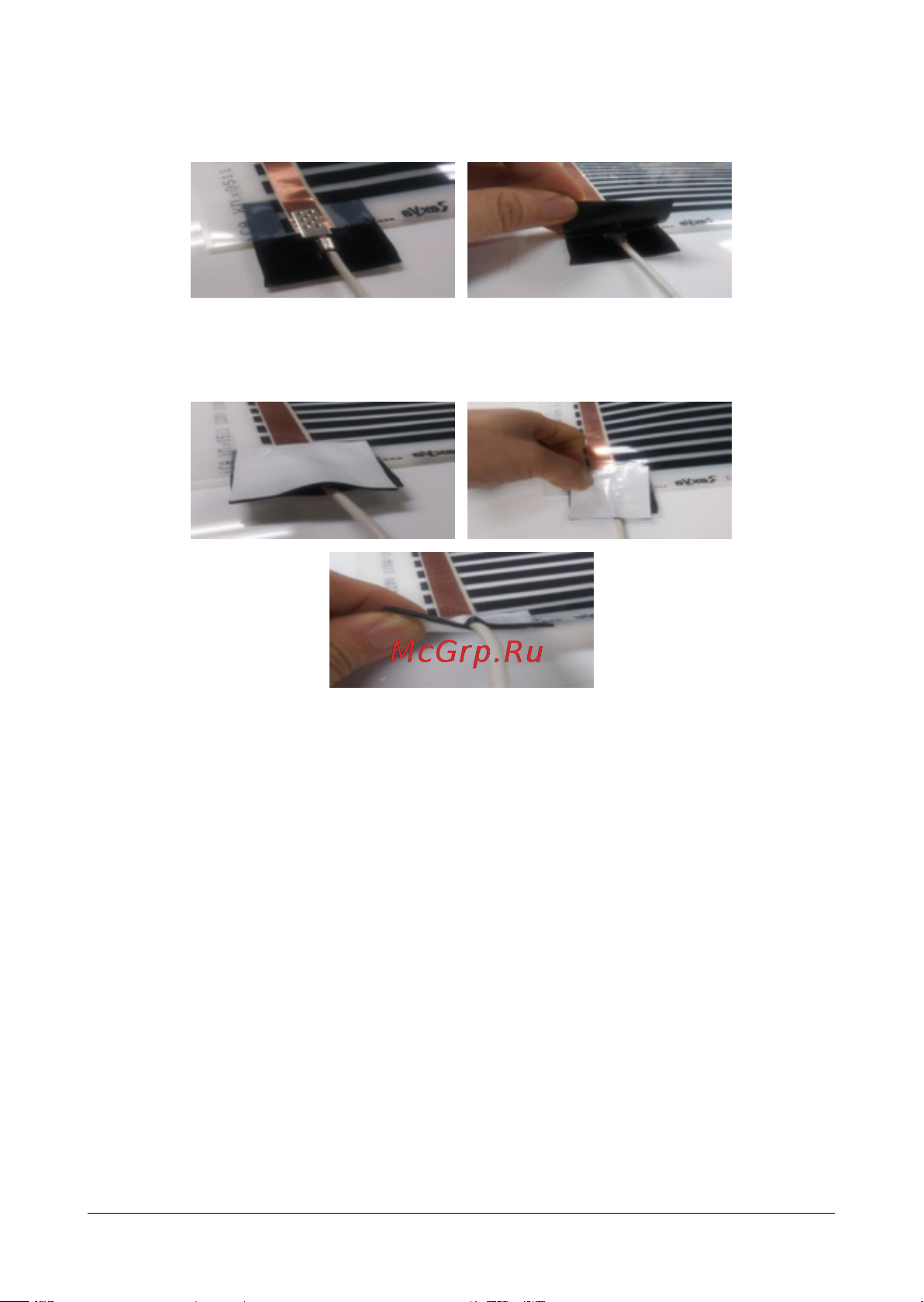

– Удалите оставшийся воздух между верхней и нижней частью битумной изоляции.
Надавите на место, где расположен зажим и провод, для лучшей изоляции.
– Отрежьте прямоугольник битумной изоляции (40х50 мм) и прикрепите сверху и
снизу на место крепления зажима.
