q
Помещение для установки устройства согласно стан-
дарту EN 378 должно на каждые 8 г хладагента R 600a
иметь объем 1 м
3
. Если помещение для установки
устройства слишком мало, то в случае протечки в
контуре хладагента может образоваться легковоспла-
меняющаяся газовоздушная смесь. Данные о количе-
стве хладагента имеются на заводской табличке внутри
устройства.
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держатель
кабеля, иначе возникнет вибрационный шум!
u
Снимите защитную пленку с декоративных планок и
передних стенок выдвижных ящиков.
u
Удалите все детали, защищавшие устройство при пере-
возке.
u
Упаковку утилизируйте надлежащим образом (см. 4.5) .
u
С помощью любого вильча-
того ключа выведите
устройство в устойчивое
положение посредством
регулируемых опор (A) и
выровняйте его, используя
уровень.
u
После этого подоприте
подпорками дверь: Вывора-
чивайте регулируемую
опору на опорном крон-
штейне (В) до тех пор, пока
она не будет опираться на
пол, затем крутите далее по
углом 90°.
Указание
u
Очистите устройство (см. 6.2) .
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат.
u
Всегда следите за хорошим притоком и оттоком
воздуха на месте установки.
4.3 Перевешивание дверей
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы и повреждений от осколков стекла!
Стеклянная дверь тяжелая. В результате падения или
удара стеклянная дверь может разбиться.
u
При снятии двери необходимо обеспечить достаточную
безопасность!
u
Для демонтажа двери требуется 2 человека.
u
Дверь класть на мягкую подкладку.
Убедитесь, что подготовлен следующий инструмент:
q
Torx® 25
q
Torx® 15
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
мягкая подкладка

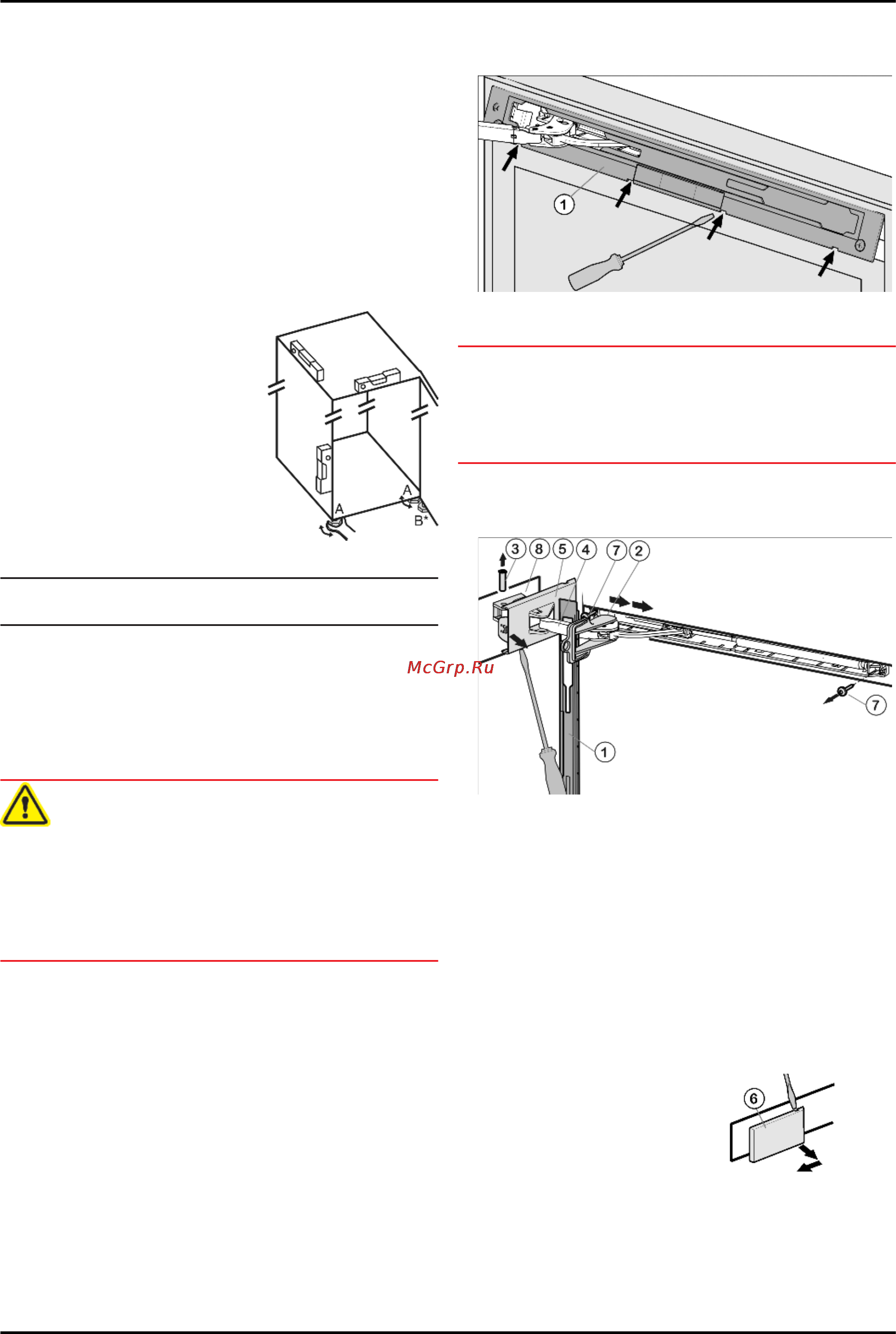

4.3.1 Снятие верхнего амортизатора закры-
вания двери
Fig. 4
u
Откройте верхнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Выведите накладку
Fig. 4 (1)
из зацепления и снимите
ее с помощью шлицевой отвертки.
w
Накладка висит над амортизационной скобой.
Fig. 5
u
Сдвиньте накладку над амортизационной скобой
Fig. 5 (4)
в направлении устройства вперед.
u
Зафиксируйтепредохранитель
Fig. 5 (2)
их комплекта
поставки в продольном пазе.
w
Благодаря стопору шарнир не может сложиться.
u
Отсоедините крышку
Fig. 5 (5)
со стороны шарнира с
помощью отвертки до первого фиксатора.
w
Палец будет виден.
u
Выдавите палец
Fig. 5 (3)
снизу.
u
Нажмите амортизационную скобу
Fig. 5 (4)
в направ-
лении дверцы.
u
Полностью отсоедините и снимите крышку
Fig. 5 (5)
со
стороны шарнира.
u
Снимите накладку
Fig. 5 (1)
.
u
С помощью отвертки отсоеди-
ните и снимите крышку со
стороны ручки
Fig. 6 (6)
наружу.
Fig. 6
u
Открутите узел амортизатора закрывания дверцы (2
шт. Torx® 15)
Fig. 5 (7)
.
u
Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u
Отложите узел амортизатора закрывания двери в
сторону.
Ввод в работу
6
