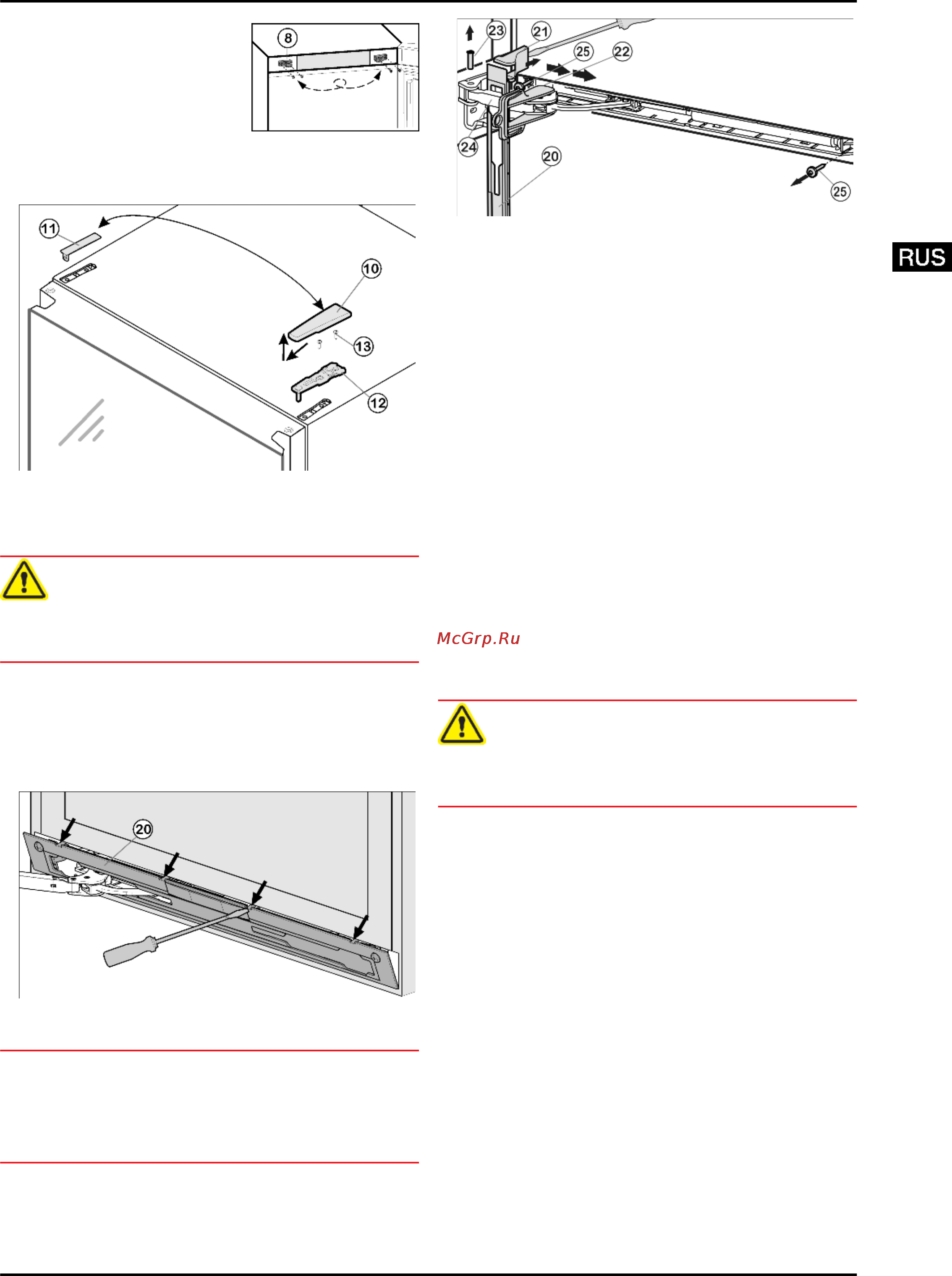

Liebherr CBNPgw 3956-21 [7/20] Снятие верхней двери
![Liebherr CBNPgw 3956-21 [7/20] Снятие верхней двери](/views2/1084589/page7/bg7.png)
u
Открутите опорную деталь
Fig. 5 (8)
и прикрутите ее
снова с поворотом на 180°
на противоположную
сторону. При необходи-
мости просверлите отвер-
стия или используйте
аккумуляторную отвертку.
Fig. 7
4.3.2 Снятие верхней двери
Fig. 8
u
Закройте верхнюю дверь.
u
Потяните крышку
Fig. 8 (10)
вперед и вверх.
u
Снимите крышку
Fig. 8 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 8 (12)
(2 шт.
Torx® 25)
Fig. 8 (13)
и вытяните вверх.
u
Верхнюю дверь приподнимите и отставьте в сторону.
4.3.3 Снятие нижнего амортизатора закры-
вания двери
Fig. 9
u
Откройте нижнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Выведите накладку
Fig. 9 (20)
из зацепления и снимите
ее с помощью шлицевой отвертки.
w
Накладка висит над амортизационной скобой.
Fig. 10
u
Сдвиньте накладку над амортизационной скобой
Fig. 10 (24)
в направлении устройства вперед.
u
Зафиксируйтепредохранитель
Fig. 10 (22)
в продольном
пазе.
w
Благодаря стопору шарнир не может сложиться.
u
Подденьте крышку
Fig. 10 (21)
отверткой с внешней
стороны и снимите в направлении наружу.
u
При необходимости с помощью другого человека накло-
ните устройство назад.
u
Выдавите палец
Fig. 10 (23)
снизу.
u
Нажмите амортизационную скобу
Fig. 10 (24)
в направ-
лении дверцы.
u
Снимите накладку
Fig. 10 (20)
.
u
Открутите весь узел амортизатора закрывания дверцы
(2 шт. Torx® 15)
Fig. 10 (25)
.
u
Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u
Отложите узел амортизатора закрывания двери в
сторону.
4.3.4 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите средний опорный палец
Fig. 11 (32)
с шайбой
Fig. 11 (34)
из опорного кронштейна и нижней дверцы.
u
Снимите пластмассовый колпачок
Fig. 11 (33)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Открутите средний опорный кронштейн
Fig. 11 (31)
(2
шт. Torx® 25).
u
Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
Ввод в работу
7
