Tosot Triangle T09H-STR/I-G/T09H-STR/O [17/32] Изолированная труба отвода конденсата должна иметь надежное крепление не допускаются провисы и подъемы следите за тем чтобы наружный конец трубопровода был свободным на достаточном расстоя нии от препятствий чтобы обеспечить дальнейший отвод воды

В системе применяется хладагент r32 класса a2l использующийся для кондиционеров является экологи чески чистым не разрушает озоновый слой и не способствуют парниковому эффекту хладагент горючий и не имеет запаха воспламеняемость хладагента очень низкая его можно зажечь только огнем он может гореть при определенных условиях во избежание рисков возгорания или взрыва необходимо соблюдать требования таблицы ниже устанавливайте кондиционер в помещении с соответствующей площадью и эксплуатируйте со гласно требованиям инструкции требования площади помещения для кондиционера с хладагентом r32 6

Все соединения должны быть испытаны с помощью детекторного оборудования с возможностью обнаруже ния утечки хладагента 5 г год или лучше на оборудовании в состоянии простоя и при работе или под дав лением по крайней мере в условиях простоя или работы 6

Предупреждение 6

Примечания по установке и обслуживанию паяные сварные или механические соединения должны быть выполнены до открытия клапанов обеспечива ющих возможность перетекания хладагента механические соединители используемые внутри помещения должны соответствовать требованиям isо 14903 если механические соединители повторно используют внутри помещения уплотняющие части должны быть заменены на новые если конические соединения повторно используют внутри помещения коническая часть должна быть повторно развальцована трубопровод хладагента должен быть защищен или должен находиться в корпусе для предотвращения по вреждений в процессе эксплуатации в помещении необходимо поддерживать режим постоянной вентиляции использование открытого огня запрещено в зоне обслуживания установите табличку с предупреждением о запрете курения проверьте состояние маркировки на приборе замените расплывчатый или поврежденный предупреждающий знак если вам необходимо разрезать или сварить трубы системы хладагента в процессе обс 6

Примечания по эксплуатации кондиционер не разрешается использовать в помещении где есть открытый огонь например любой источник огня работающая газовая плита газовый водонагреватель 6

Комплектность сплит системы 8

Примечание 8

Технические характеристики 8

Название частей и внешний вид 9

Внешний вид и функции 10

Кнопки и их функции 10

Пульт дистанционного управления yaa1fb11 10

Блокировка 12

Замена элементов питания 13

Защита от подачи холодного воздуха 13

Изменение единиц измерения 13

Подсветка пульта управления 13

Функция защиты от обмерзания 13

Функция оттайки 13

T09h str i g s t12h str i g s 14

T09h str o t12h str o 14

Внутренние блоки 14

Габаритные размеры 14

Наружные блоки 14

Внимание 15

Внутренний блок 15

Выбор места установки блоков 15

Монтаж 15

Наружный блок 16

Отверстие для фреонопровода 16

Установка внутреннего блока 16

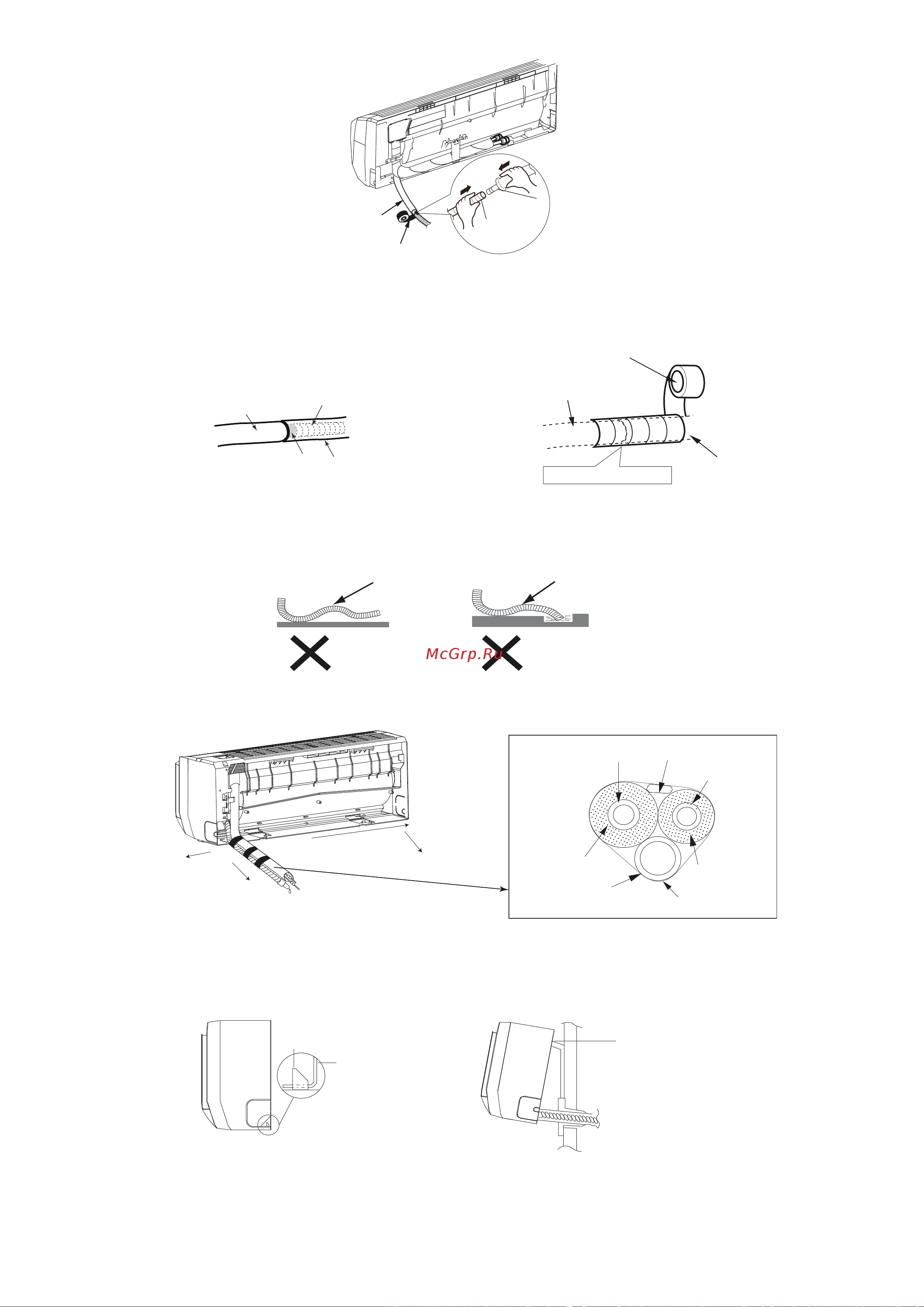

Изолированная труба отвода конденсата должна иметь надежное крепление не допускаются провисы и подъемы следите за тем чтобы наружный конец трубопровода был свободным на достаточном расстоя нии от препятствий чтобы обеспечить дальнейший отвод воды 17

Наденьте внутренний блок на специальные кронштейны на монтажной панели убедитесь что они вошли в предназначенные для этого пазы в задней части корпуса блока опустите нижнюю часть блока слегка на давите на блок и прижмите блок к стене чтобы нижние фиксаторы монтажной панели вошли в зацепление с защелками на корпусе блока 17

Поместите трубопровод отвода конденсата в теплоизоляцию обмотайте теплоизоляцию монтажной лентой для предотвращения повреждения и соскальзывания так как на поверхности неизолированной трубы может образовываться конденсат 17

Уложите вместе кабель питания трубу отвода конденсата и фреонопровод как показано на рисунке и по дайте их через отверстие в стене 17

T09h str t12h str 18

Подключение межблочного и питающего кабеля 18

Электропитание 220 в 50 гц 18

Не допускайте перекручивания и заломов трубы отрежьте нужную длину трубы обработайте края среза удалите заусенцы 19

Подключение фреонопровода 19

Подключите фреонопровод к наружному блоку с помощью двух гаечных ключей плотно обожмите места со единения моменты усилия см в таблице ниже 19

Проверьте надежность и правильность соединений фреонопровода снимите крышку заправочного сервисного порта 3 ходового клапана 19

Снимите гайки заглушки с 2 и 3 ходового вентилей наружного блока оденьте их на трубу и развальцуйте трубу размер вальцовочного края отличается в зависимости от диаметра трубы в соответствии с приведенной ниже таблицей 19

Установка наружного блока 19

Учтите что центр тяжести наружного блока смещен относительно центра блока не наклоняйте блок более чем на 45 градусов при транспортировке не кладите блок горизонтально и не переворачивайте его используйте дюбели для надежного крепления монтажных кронштейнов на стене используйте болты и гайки для надежного крепления блока к кронштейнам блок и кронштейны должны быть надежно закреплены для предотвращения падения блока при землетрясе ниях или шквалистых порывах ветра 19

Проверка после установки 20

Проверка перед сезонным использованием 21

Регламент технического обслуживания 21

Очистка фильтра 22

Уход за оборудованием чистка блока и фильтра 22

Чистка лицевой панели 22

Неисправности и методы их устранения 23

Коды ошибок 25

Ios system android system 29

Wifi приложение 29

Регистрация приложения ewpe smart app 29

Класс энергоэффективности оборудования 30

Вывод из эксплуатации 31

Дата производства оборудования 31

Маркировка 31

Наименование и местонахождение изготовителя и импортера 31

Сбор хладагента 31
