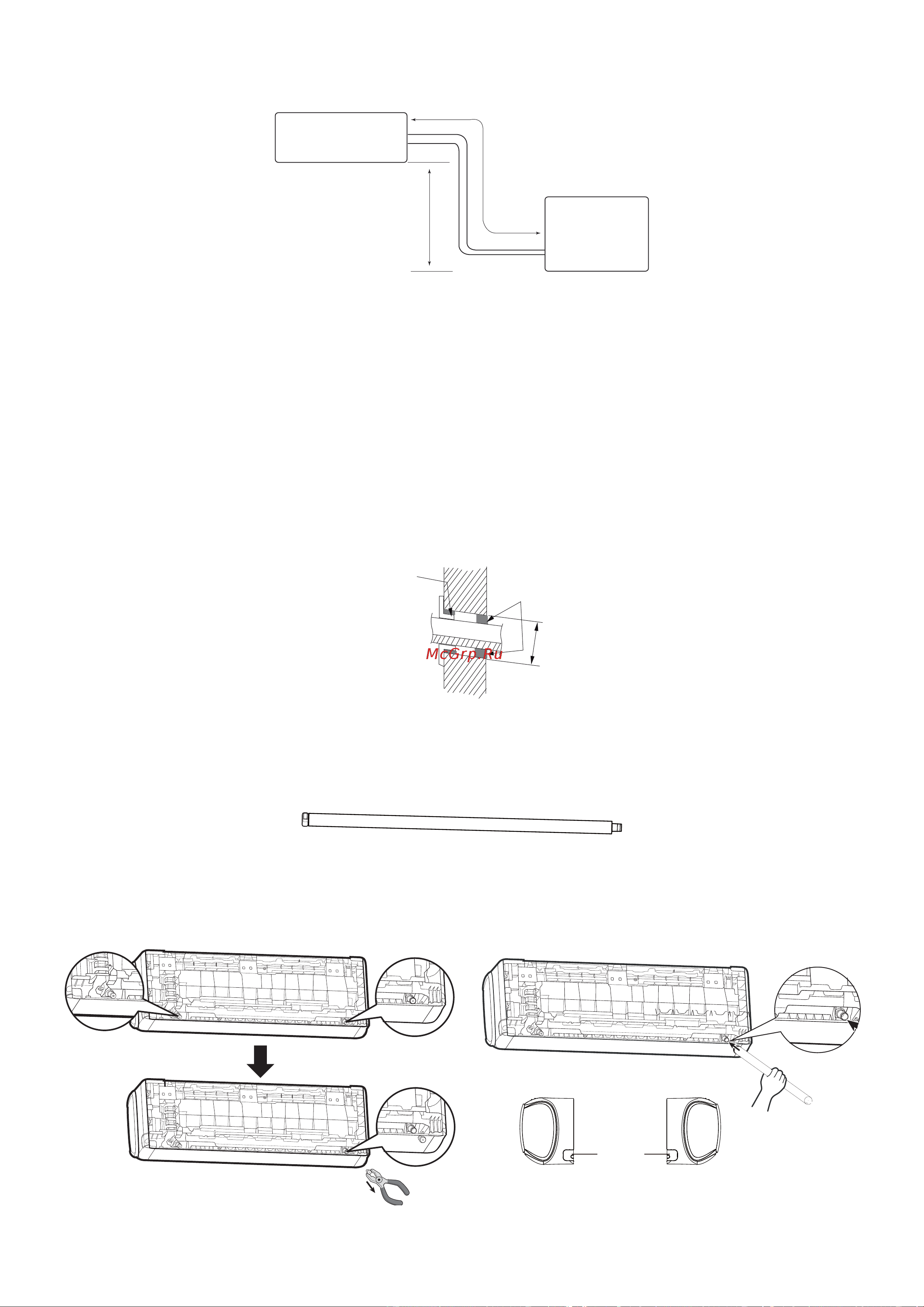

●В случае, если внутренний и наружный блоки находятся на разных уровнях, перепад высот не должен превы-

шать максимально допустимый. Минимальное длина подключаемых труб не менее 3 м.

ɉɟɪɟɩɚɞ

ɧɟɛɨɥɟɟɦ

ȼɧɭɬɪɟɧɢɣ

ɛɥɨɤ

ɇɚɪɭɠɧɵɣ

ɛɥɨɤ

Ⱦɥɢɧɚɧɟɛɨɥɟɟɦ

Установка внутреннего блока

● Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока

предусмотрен наклон ванночки для естественного отвода конденсата.

● Закрепите монтажную пластину на стене при помощи винтов и дюбелей.

● Убедитесь, что монтажная пластина, закрепленная на стене, может выдержать вес не менее 60 кг. Вес дол-

жен быть равномерно распределен на все крепежные винты.

Отверстие для фреонопровода

● Просверлите отверстие в стене диаметром 55 мм, с небольшим уклоном 5–10° вниз в сторону наружного

блока.

● Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протяги-

вании через отверстие в стене.

/Ø

ɦɦ

ȼɧɭɬɪɟɧɧɹɹɫɬɨɪɨɧɚ ɋɬɨɪɨɧɚɭɥɢɰɵ

ɋɬɟɧɧɚɹ

ɩɪɨɯɨɞɤɚ

ɍɩɥɨɬɧɢɬɟɥɶ

Подключение отвода конденсата

● Подключение дренажного шланга осуществляется пользователем. Штатно шланг поставляется как отдель-

ный аксессуар.

● Выберите необходимую сторону подключения дренажного шланга. Удалите резиновый колпачок сливного от-

верстия с помощью плоскогубцев и закрепите шланг.

● Трубопровод можно подводить к блоку справа, слева, справа сзади и слева сзади. При необходимости удали-

те боковые заглушки на блоке, как показано на рисунке.

Ɂɚɝɥɭɲɤɢ
