— 23 —

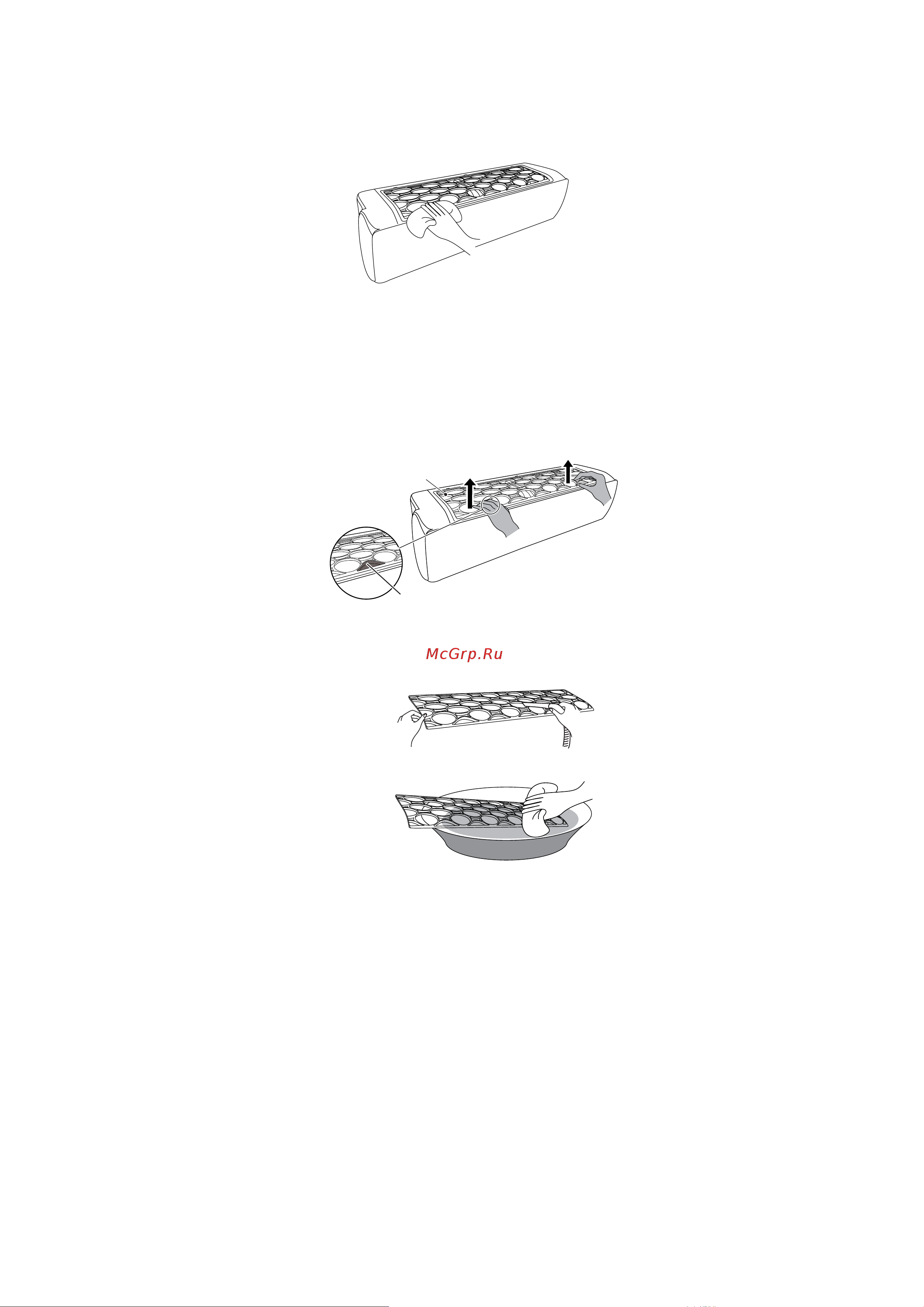

Уход за оборудованием, чистка блока и фильтра
Чистка лицевой панели
Снимите панель. Влажной тряпкой, слегка смоченной водой температурой не выше 45 °C, протрите панель. За-
тем сухой тряпкой протрите панель насухо.
Внимание!
Не мойте панель под проточной водой и не погружайте ее в воду. Это может повредить электронные
компоненты дисплея.
Очистка фильтра
1. Вытащите фильтр как показано на рисунке ниже.
Ɏɢɥɶɬɪ
Ɂɚɳɟɥɤɚ
2. Очистка фильтра.
Используйте пылесос для очистки фильтра. Если фильтр очень загрязнен, промойте его проточной водой
температурой не более 45 °C.
3. Установка фильтров.
Сухие фильтры вставьте на место и закройте панель.
Вывод из эксплуатации и утилизация оборудования
Для вывода оборудования из эксплуатации необходимо его обесточить, произвести утилизацию хладагента
с помощью специального оборудования и произвести демонтаж системы. Убедитесь, что выполнены все
требования по технике безопасности. После разборки оборудования, должна быть проведена сортировка и
утилизация отходов в соответствии с действующими требованиями экологического законодательства.
Дата производства оборудования
На внутреннем и наружном блоках наклеена шильда с наименованием, техническими параметрами и датой
производства.
