5
- «U-CROWN» DC-Inverter • КОНДИЦИОНЕРЫ СПЛИТ СИСТЕМЫ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

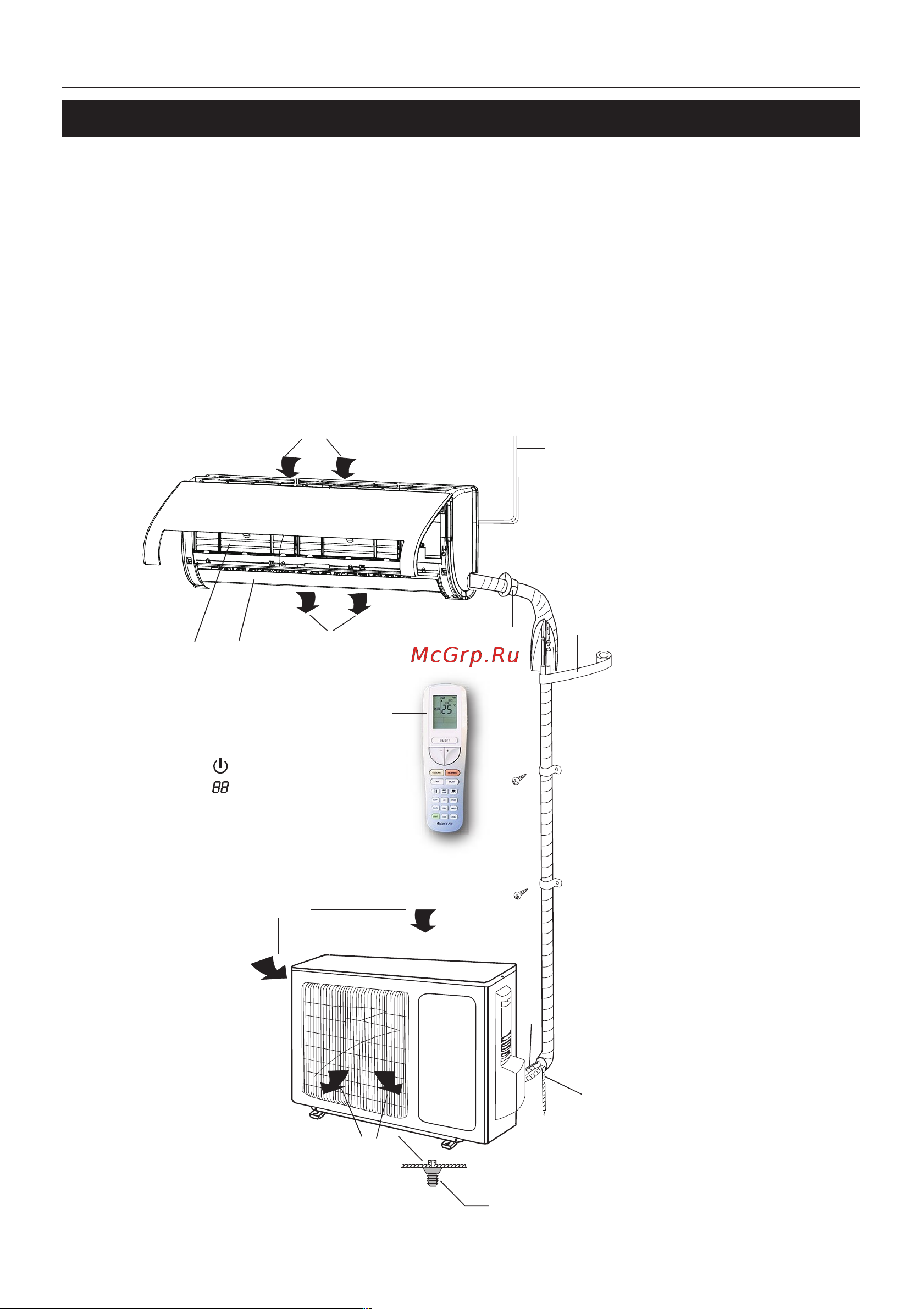

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
3.1 Кондиционер состоит из внутреннего, наружного блока, пульта управления
и приточно-вытяжной установки воздуха.
3.2 Наружный и внутренний блок соединяются между собой фреоновыми труб-
ками в изоляции и электрическим кабелем управления (приобретаются потреби-
телем).
Подключение к электросети производится кабелем питания через внутренний
блок кондиционера.
3.3 Управление кондиционера осуществляется при помощи инфракрасного
пульта.
(1) Кабель питания
(2) Пульт управления
(3) Передняя панель
(4) Фильтр
(5) Горизонтальные жалюзи
(6) Втулка
(7) Монтажная лента
(8) Межблочный кабель
Фреоновые трубки
(9) Дренажная трубка
(10) Дренажный патрубок
ྈ
ྋ
྆
྄
྅
Внутренний блок
Наружный блок
Вход воздуха
Вход воздуха
Выход воздуха
Выход воздуха
྇
ྉ
ྊ
Заданная температура
Электропитание
Индикация
на дисплее блока
Рис. 3.1
