- «U-CROWN» DC-Inverter • КОНДИЦИОНЕРЫ СПЛИТ СИСТЕМЫ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
3.4 Принцип работы
3.4.1 В основе работы кондиционера лежит свойство веществ (хладагента) по-
глощать тепло при испарении и выделять — при конденсации.
Компрессор обеспечивает циркуляцию хладагента в системе (рис. 3.2).
Он отсасывает из испарителя пары хладагента, сжимает их и нагнетает в кон-
денсатор. В конденсаторе происходит охлаждение паров хладагента до их насы-
щения и конденсации, то есть до перехода паров в жидкое состояние.
Терморегулирующий вентиль (капиллярная трубка) пропускает жидкий хла-
дагент из конденсатора в испаритель, происходит дросселирование жидкости и
жидкий хладагент поступает в испаритель под низким давлением, что необходимо
для его кипения (испарения) при низкой температуре. Затем газообразный хлада-
гент вновь всасывается компрессором и цикл повторяется.

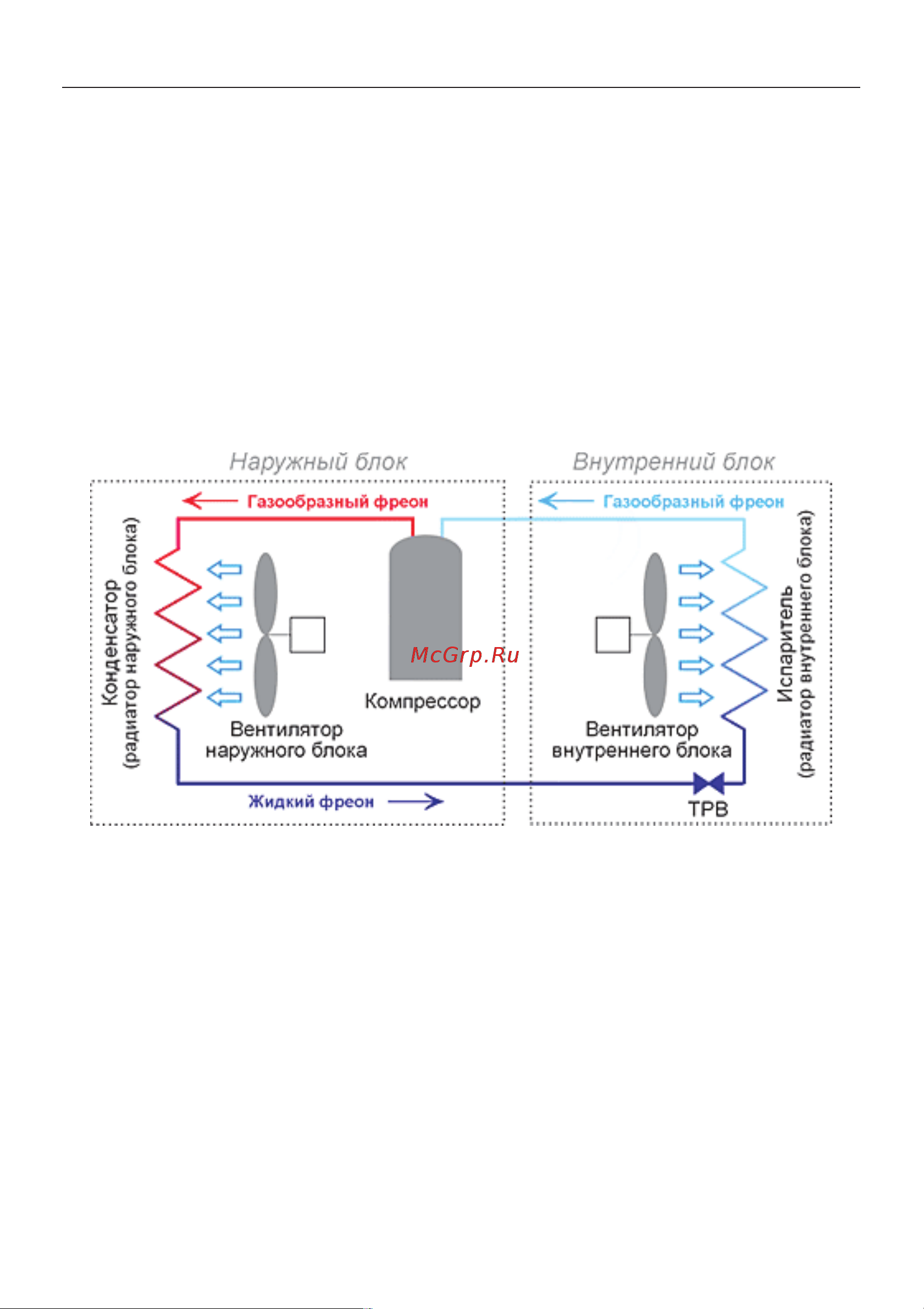

Рис. 3.2
3.4.2 В кондиционере серии U Crown применяется метод парожидкостной ин-
жекции (см. схема рис. 3.3).
В режиме нагрева жидкий фреон из теплообменника внутреннего блока посту-
пает (4) поступает в ЭТРВ (5), при этом понижается его давление и образовавшая-
ся парожидкостная смесь поступает в ресивер (7).
Честь фреона, минуя теплообменник наружного блока, поступает из ресивера
через капиллярную трубку в компрессор через порт инжекции. В камере всасы-
вания компрессора двухфазная смесь хладагента цепи инжекции, смешиваясь с
горячим газообразным хладагентом, полностью испаряется.
Прохождение хладагента чрез цепь инжекции обеспечивает необходимое ко-
личество хладагента во внутреннем блоке в режиме нагрева, что позволяет увели-
чить производительность кондиционера в режиме нагрева при низких температу-
рах наружного воздуха (см. схема рис. 3.3).
