GREE z Настенные фанкойлы z Инструкция по эксплуатации

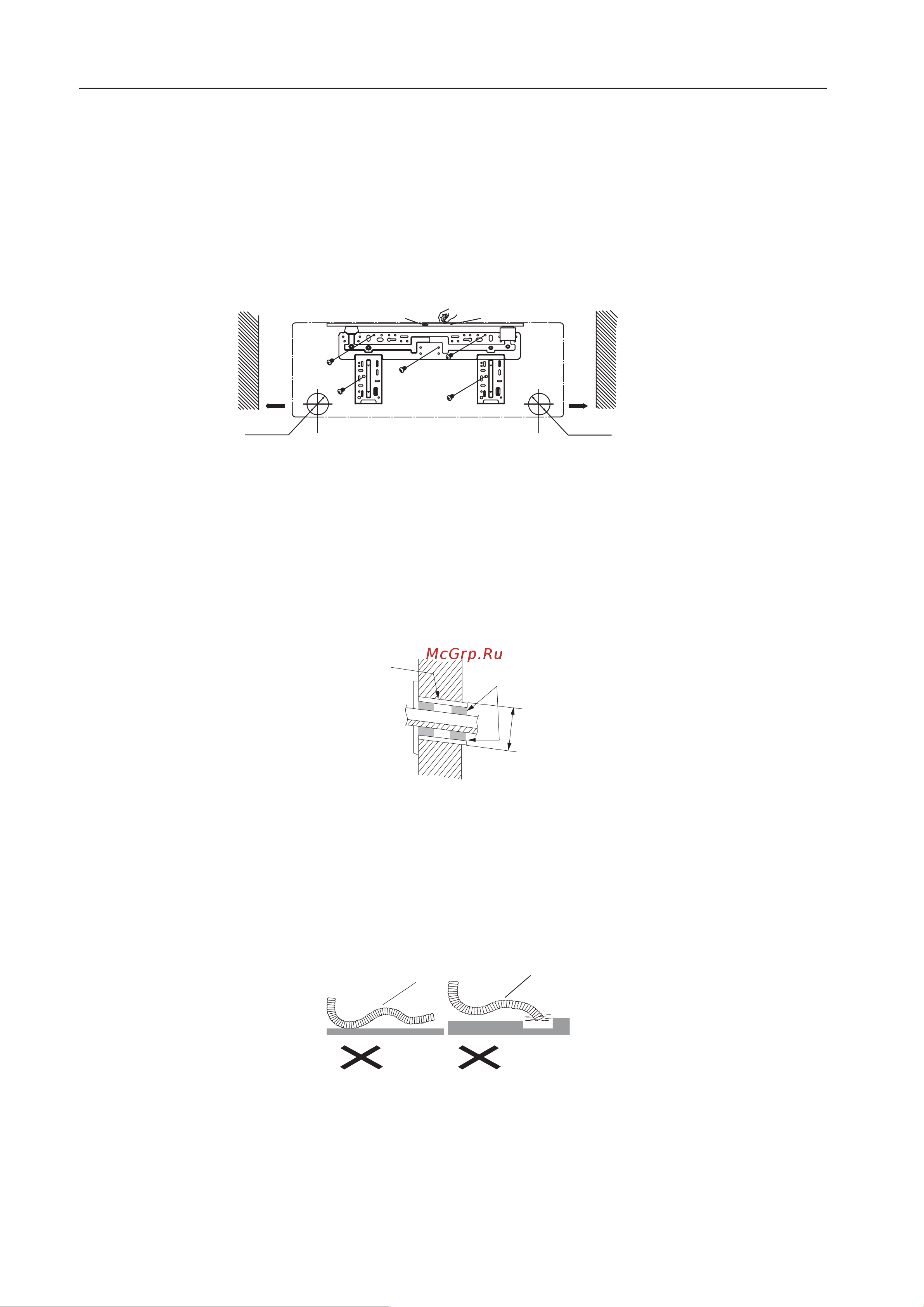

3. Установка внутреннего блока

3.1 Установка монтажной панели.

Всегда устанавливайте монтажную панель горизонтально.

Закрепите монтажную панель на выбранном месте установки с помощью прилагаемых

винтов.

Убедитесь в том, что монтажная панель способна выдержать вес взрослого человека

(60 кг), а также в том, что вес равномерно распределен на каждый винт.

Ø55 мм

Стена Стена

Левое

Правое

(Заднее отверстие трубы)

Расстояние до стены

не менее 150 мм

Расстояние до стены

не менее 150 мм

Рис. 25

3.2 Установка трубного отверстия.

Проделайте трубное отверстие (∅55) в стене с небольшим наклоном вниз в направлении

внешней стороны.

Вставьте в отверстие трубную соединительную втулку, защищающую соединительный

трубопровод и электропроводку от повреждений.

Ø55 мм

Внутри

Снаружи

Трубное

отверстие

Втулка

Рис. 26

3.3 Установка сливного шланга.

Для обеспечения нормального дренирования сливной шланг должен иметь наклон вниз.

Не растягивайте и не сгибайте сливной шланг, а также не утапливайте его конец в воду

(рис. 27).

Дренажный шланг, проходящий по помещению, должен быть изолирован.

Растянутый

Изогнутый

Затоплен

Рис. 27

Примечания:

В случае недостаточной длины кабеля питания во избежание несчастных случаев он

должен быть заменен производителем, его представителем или аналогичным квалифици-

рованным лицом. Запрещается наращивать кабель питания
