GREE z Настенные фанкойлы z Инструкция по эксплуатации

Все электрические подключения должны производиться в соответствии с электриче-

ской схемой.

Хорошо затягивайте винты на клеммах, чтобы исключить непроизвольное отсоеди-

нение провода.

После зажима провода в клемме, слегка потяните его, чтобы убедиться в надежности

подключения.

При неправильном подключении заземления, возможно поражение электрическим то-

ком.

Клеммная коробка должна быть надежно закрыта защитной крышкой, чтобы избе-

жать попадания туда влаги, пыли и исключить механические повреждения, которые мо-

гут вызвать возгорание.

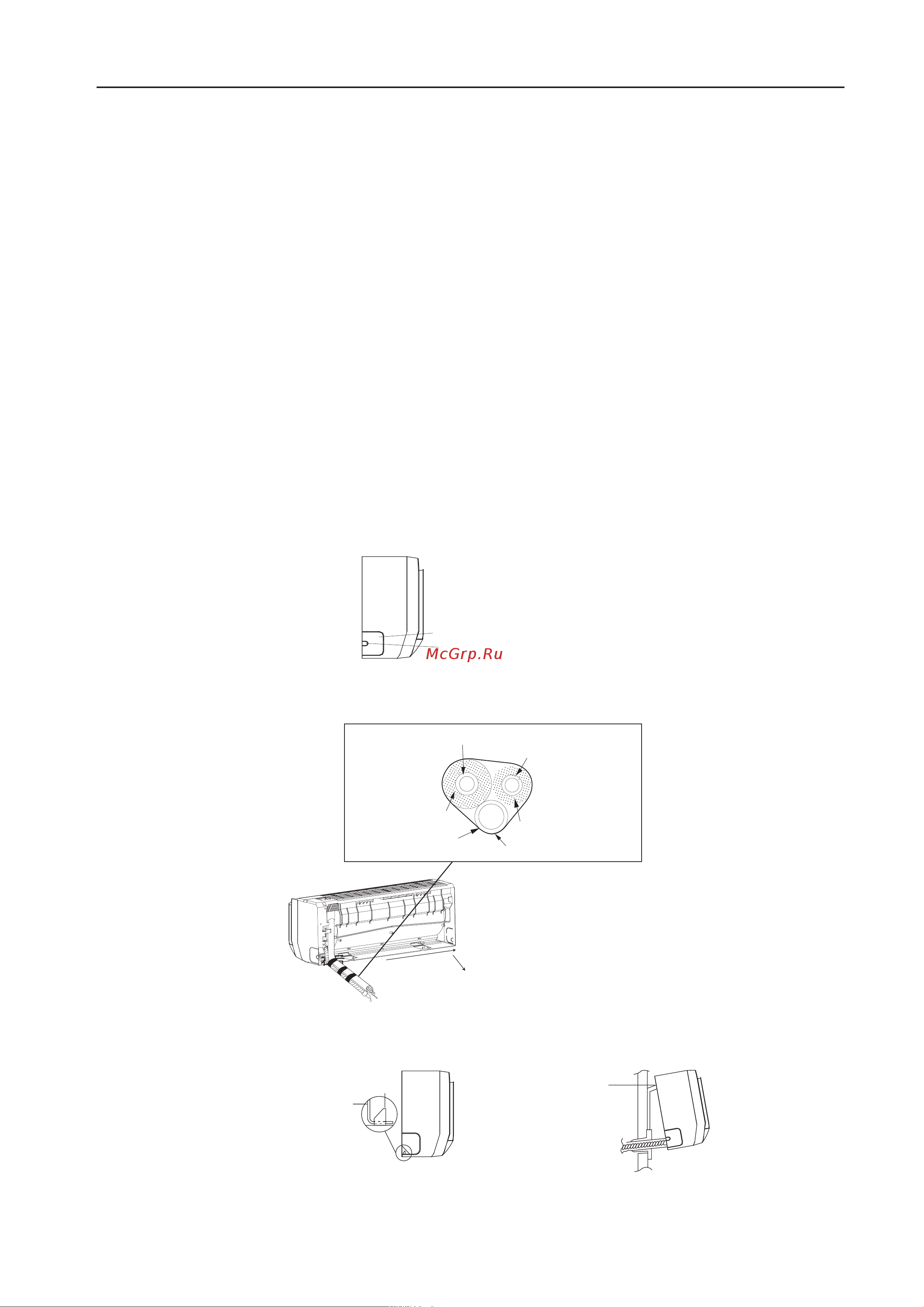

3.4 Подключение внутреннего блока.

При протяжке трубопровода и электропроводки слева или справа от внутреннего блока

по мере необходимости вырежьте заделанные отверстия в корпусе (рис. 28).

При протяжке только электропроводов вырежьте заделанные отверстия 1.

При протяжке и электропроводов и труб вырежьте заделанные отверстия 1 и 2.

Обмотайте трубки и электропровода и пропустите их через трубное отверстие (рис. 29).

Зацепите два монтажных отверстия внутреннего блока за верхние петли задней панели и

проверьте их прочность (рис. 30).

Блок должен устанавливаться на расстоянии не менее 2,5 м от пола.

Заделанное отверстие 2

Заделанное отверстие 1

Рис. 28

Труба для входа воды

Дренажный шланг

Труба для выхода воды

Теплоизоляция

входящей трубы

Оберточная лента

Левая задняя сторона подключения

Левая сторона подключения

Рис. 29

Крюк

Монтажная пластина

Монтажная панель

Рис. 30
