Zont МЛ-634 [2/5] Схема подключения версия 1
![Zont МЛ-634 [2/5] Схема подключения версия 1](/views2/1846596/page2/bg2.png)

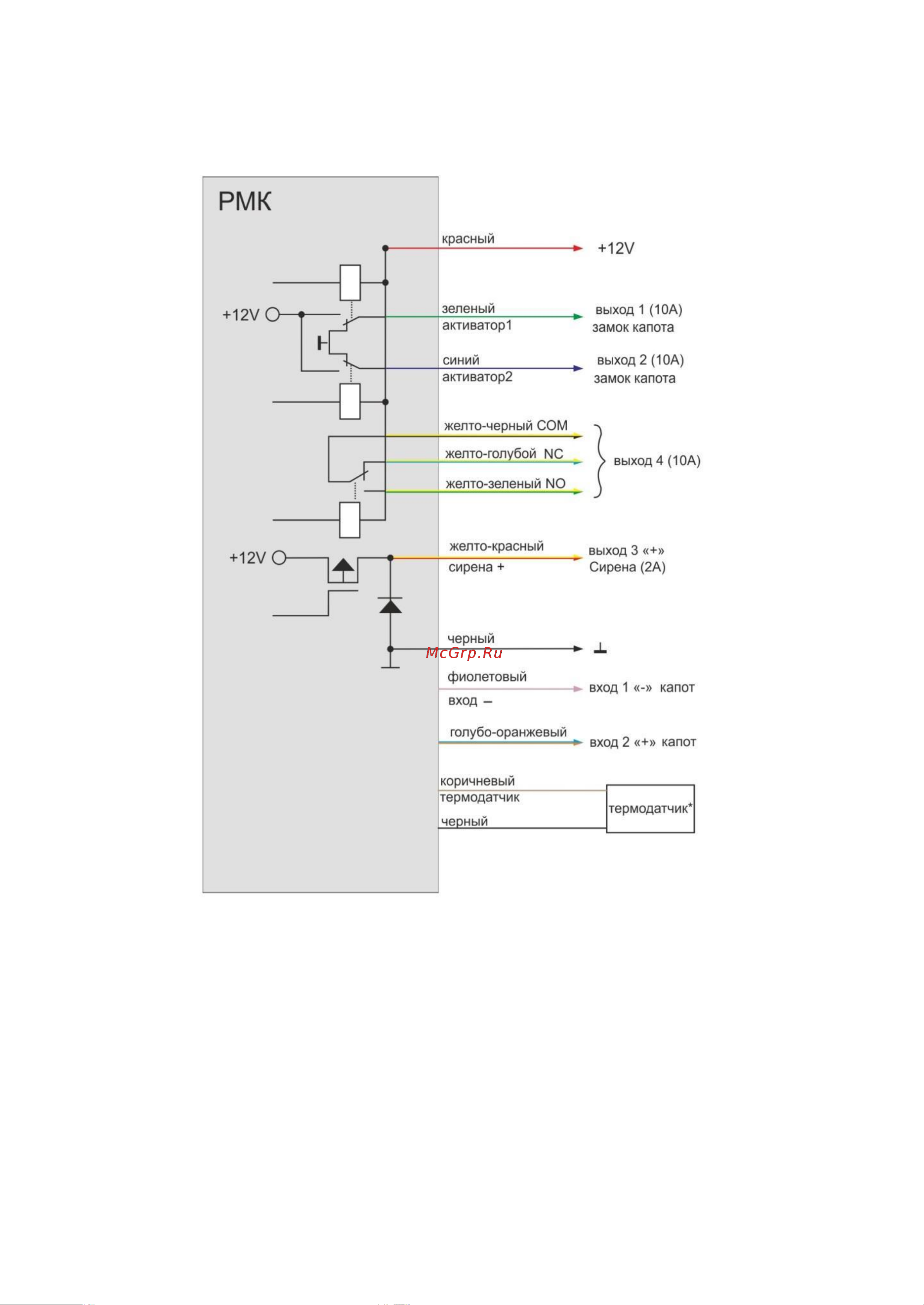

Схема подключения (Версия 1)
*Вход- (Фиолетовый) - анализирует замыкание провода на корпус
Вход+ (Голубо-оранжевый) - анализирует подачу положительного напряжения
превышающего 4В
Термодатчик - из комплекта (терморезистор 10 кОм)
