Zont МЛ-634 [3/5] Схема подключения версия 2 с раздельным питанием активаторов и обмотки реле
![Zont МЛ-634 [3/5] Схема подключения версия 2 с раздельным питанием активаторов и обмотки реле](/views2/1846596/page3/bg3.png)

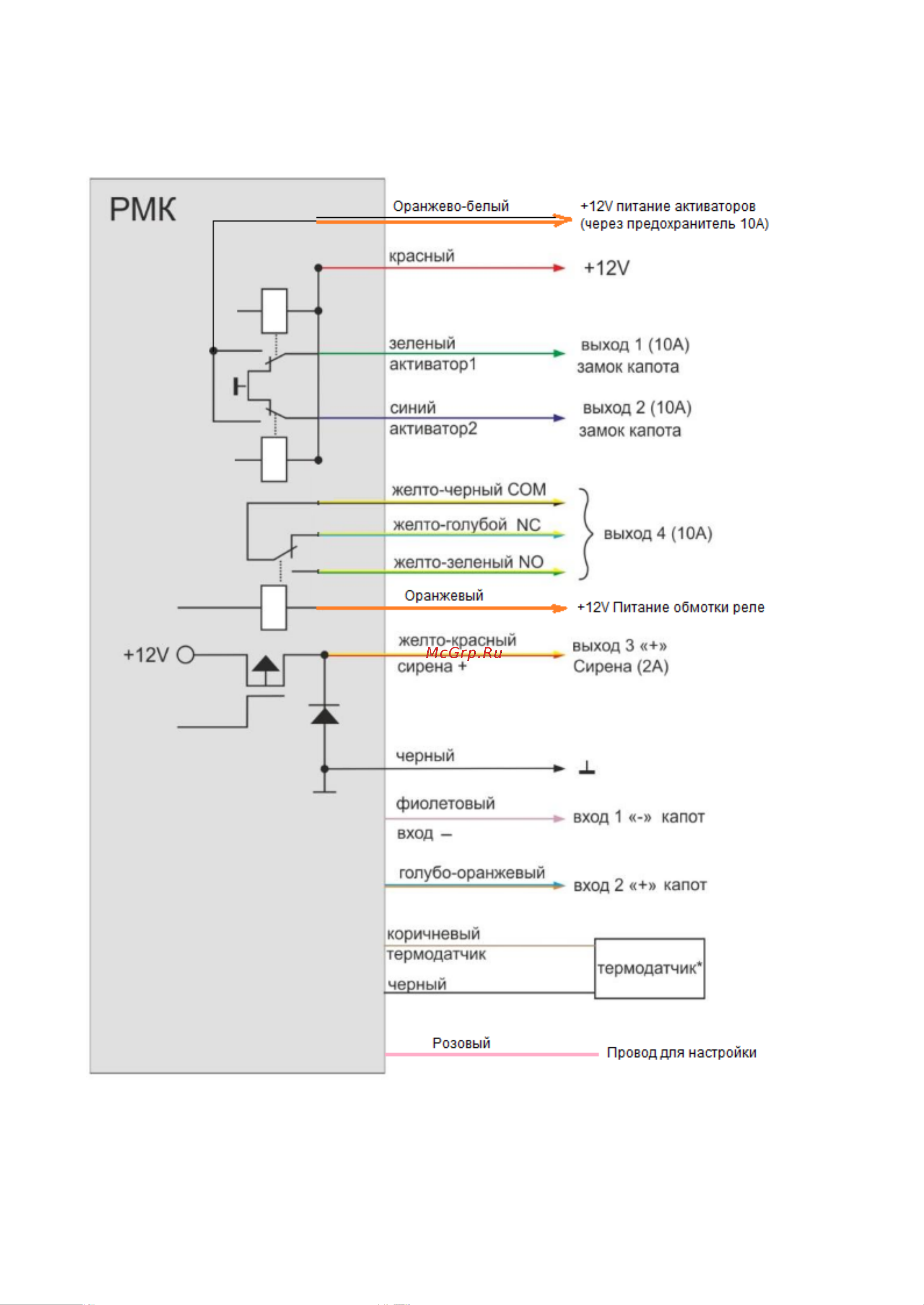

Схема подключения (Версия 2) С раздельным
питанием активаторов и обмотки реле
*Вход- (Фиолетовый) - анализирует замыкание провода на корпус
Вход+ (Голубо-оранжевый) - анализирует подачу положительного напряжения
превышающего 4В
Термодатчик - из комплекта (терморезистор 10 кОм)
