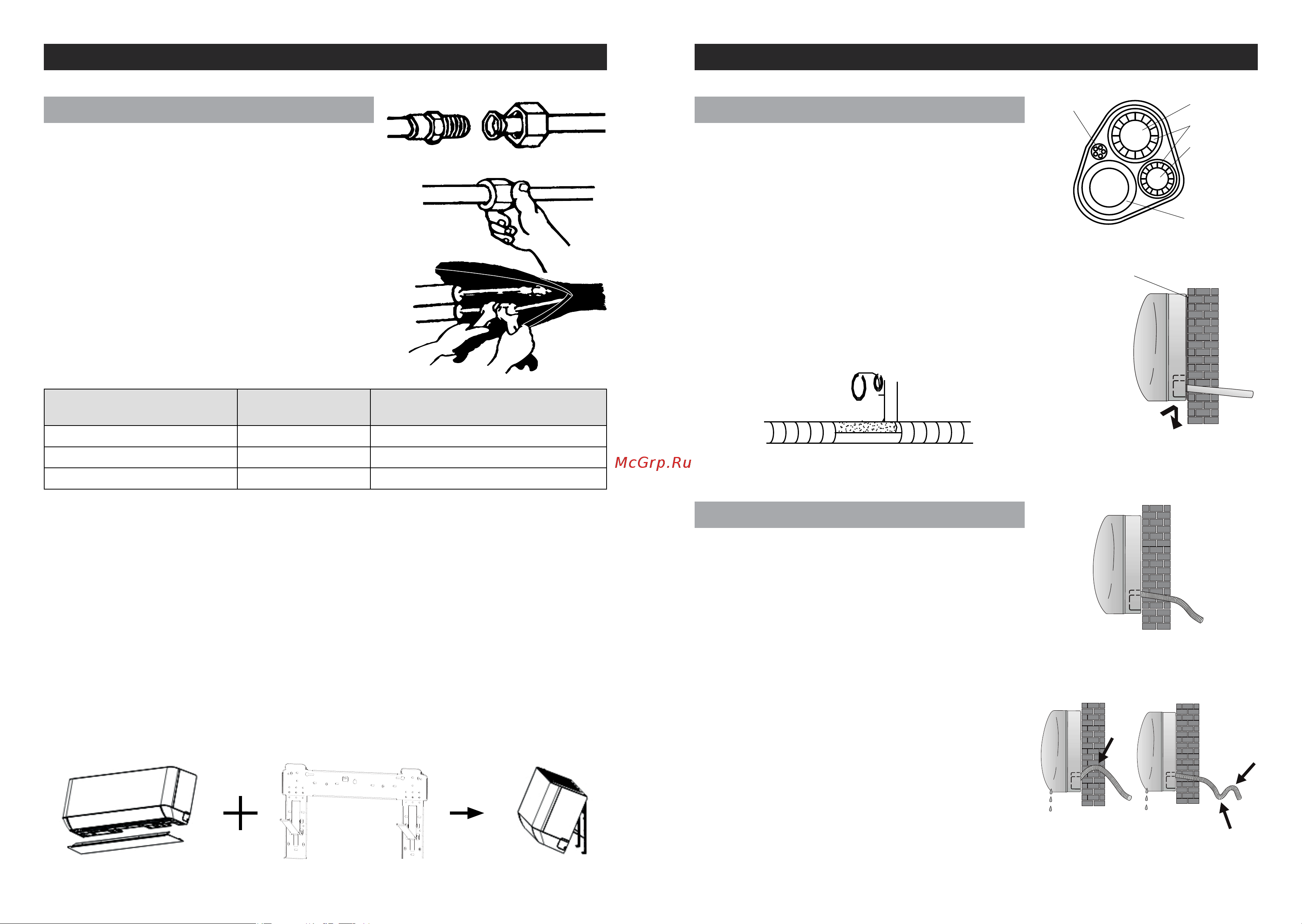

23 24
• Удалите колпачок с трубы внутреннего блока
(проверьте чтобы внутрь не попала влага и грязь)
• Соедините конусную гайку и конец развальцованной
трубы так чтобы они были направлены строго друг на
друга под одним углом.
• Начинайте накручивать гайку от руки. Гайка должна
свободно накручиваться от руки пока вплоть
до соприкосновения с медной трубой в месте
развальцовки.
• Затяните соединение используя два гаечных ключа
соотвтествующих размеров.
• Финальную затяжку соединения произвести с
использованием динамометрического ключа
следующим моментом:
Примечание: Всегда используйте два гаечных ключа для
затяжки соединений.
Подключение фреонопровода к вн. блоку
РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА
Труба (соединение)
Момент затяжки
(Н·м)
Примерное усилие
(при использовании гаечного ключа 20см)
1/4 (ф6,35) 15-20 ~ усилие запястья
3/8 (ф9,52) 31-35 ~ усилие руки
1/2 (ф12,7) 35-45 ~ усилие руки
Монтаж дренажного шланга необходим для удаления
(отвода) конденсата из внутреннего блока при работе
кондиционера в режиме «Охлаждение»
• Проложите дренажный шланг так чтобы не было
перегибов, волн, петель и других элементов
создающих свойства сифона.
• Дренажный шланг должен быть проложен под
уклоном.
• Не сгибайте дренажный шланг, не оставляйте его
висеть, не сворачивайте и не опускайте его конец в
воду.
• Если дренажный шланг был удлинен, место
соединения должно быть герметичным и обмотано
теплоизоляцией.
Примечание: Дренажный шланг рекомендуется
прокладывать вместе с фреонопроводом до наружного
блока и закреплять к кронштейну (под ножкой) с вылетом
5 см от края кронштейна. Это позволит избежать
падения капель дренажа на подоконники окон этажей
ниже.
Подключение дренажной трубки вн. блока
Неправильно
Правильно
РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА
После монтажа труб, произведенного в соответствии
с инструкцией, проложите межблочный кабель. Затем
проложите дренажный шланг. Обмотайте трассу
(медные трубы, дренажный шланг, межблочный кабель)
защитной тефлоновой лентой.
• Подготовьте трубы хладагента, межблочный кабель и
дренажный шланг.
• Обмотайте соединительные части труб
теплоизоляцией.
• Протяните трассу через отверстие, проложите вдоль
стены и надежно закрепите внутренний блок на
верхней части монтажной пластины.
• Плотно прижмите нижнюю часть внутреннего блока к
монтажной пластине до щелчка.
Установка внутреннего блока
Обернуть защитной лентой
Медная труба
Медная труба
Межблочный
кабель
Дренажный
шланг
Теплоизоляция
Трасса
хладагента
Монтажная пласитна
(на стене)
Для облегчения подключения заложенных ранее трубок хладагента к внутреннему блоку
кондиционера или необходимости их отсоединения от блока, выполните следующий порядок
действий:
• Возьмитесь за оба противоположных конца нижней панели внутреннего блока и приложите
небольшое усилие чтобы снять панель.
• Закрепите верхнюю часть внутреннего блока на монтажной пластине (в случае монтажа – без
трубопроводов и проводов).
• Приподнимите нижнюю часть внутреннего блока контролируя необходимую фиксацию сверху,
раскройте удерживающие кронштейны (лапки) расположенные на монтажной пластине.
Использование монтажных лапок позволяет зафиксировать внутренний блок с зазором от
стены и монтажной пластины, облегчая доступ к трубкам и зоне проведения работ по их
подключению.
• Выполните операции по подключению трубопроводов хладагента и дренажа согласно правил
данной инструкции.
• Закройте удерживающие кронштейны (лапки).
• Опустите нижнюю часть блока и аккуратно надавите не нее чтобы внутренний блок
защелкнулся на нижних крючках монтажной пластины. Убедитесь в надежности фиксации.
• Установите на место нижнюю панель внутреннего блока.
Удалите нижнюю панель
внутреннего блока
Раскройте удерживающие
монтажные кронштейны (лапки)
