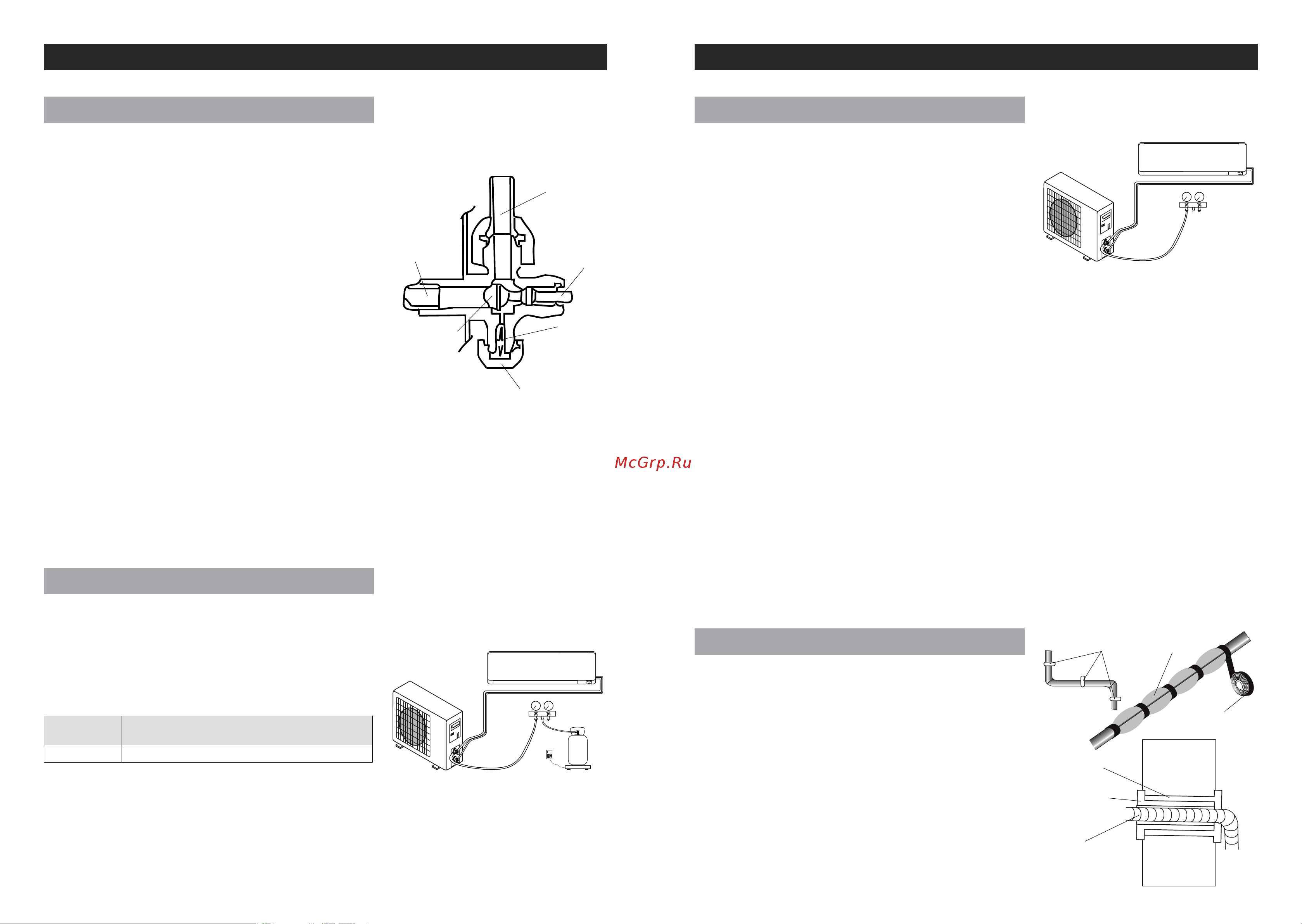

![Tcl T-PRO TAC-13HRID/TP/TACO-13HID/TP [15/20] Дозаправка системы фреоном](/views2/1847459/page15/bgf.png)
27 28
Порядок действий по удалению воздуха и влаги из
холодильного контура.
• Открутите и снимите защитные крышки с вентилей.
• Открутите и снимите защитную крышку с сервисного
порта.
• Подсоедините шланг вакуумного насоса к
центральному порту манометрической станции.
• Запустите вакуумный насос, и продолжайте процесс
вакуумации в течении 30 минут и более, до достижения
вакуума (остаточного давления) 4,0 мбар (0,004 бар).
• Не отключая и не останавливая вакуумный насос,
закройте кран низкого давления на манометрической
станции.
• Остановите вакуумный насос.
• Через 10 минут после остановки вакуумного насоса
убедитесь что давление не начало расти.
• Если давление не растет, открутите на 1/4 оборота
кран двухходового вентиля до достижения давления
в системе 10 бар (при условии, что температура
наружного воздуха выше +15°С), затем закройте кран.
• Проверьте все соединения на предмет утечек
при помощи пены (мыла и воды) или при помощи
течеискателя.
• Если утечек не обнаружено, откройте кран запорного
вентиля жидкостной линии, затем кран вентиля
газовой линии.
• Закрутите защитные крышки вентилей требуемым
моментом.
Порядок вакуумирования системы
Соединение
с внутренним
блоком
Соединение
с наружным
блоком
Шпиндель
Шпиндель
Защитный колпачек
сервисного порта
Запорный шток
• Кондиционер в заводской комплектации заправлен
фреоном на длину трассы не более 5 метров.
• Если длина трассы фреонопроводов превышает 5
метров необходимо произвести дозоправку системы
фреоном.
• Расчет дозаправки производится по длине
жидкостной трубы (трубы меньшего диаметра).
• Дозоправка производится исключительно по весу, с
использованием специальных высокоточных весов.
• Категорически недопускается дозаправка системы по
давлению, звуку, опыту и т.д.
Примечание: Максимальная длинна трассы
фреонопровода 20 метров, при большей длине трассы
проконсультируйтесь с дилером TCL.
Дозаправка системы фреоном
1/4 (ф6,35) 20
R410A
• Перед запуском кондиционера проверьте что
давление фреона в системе соответсвует расчетному
давлению кипения фреона для температуры при
которой происходит измерение (запуск).
• После запуска кондиционера необходимо проверить
базовые параметры кондиционера.
• Происходит ли включение/выключение кондиционера?
• Работает ли таймер, сохраняются ли настройки?
• Горят ли лампочки индикаторы (дисплей внутреннего
блока)?
• Сливается ли конденсат при работе в режиме
«ОХЛАЖДЕНИЕ»?
• Наружный блок работает без посторонних шумов?
• Запустите кондиционер в режиме «ОХЛАЖДЕНИЕ»
• Замерьте давление в системе через 3 минуты после
непрерывной работы компрессора кондиционера.
• Давление должно быть выше 8,0 бар
• Замерьте параметры воздуха на входе во внутренний
блок и на выходе из внутреннего блока. Перепад
температур на входе и выходе должен быть не менее
7°С.
• Отключите манометрическую станцию.
• Закрутите крышку сервисного порта необходимым
моментом.
Примечание: Система защиты кондиционера не
позволит запуститься компрессору в течении 3 минут
после первичной подачи электропитания и включении
кондиционионера с пульта управления.
Первый запуск и проверка параметров
• Зафиксируйте трубы на стене (предварительно
обмотав их защитной тефлоновой лентой) с помощью
зажимов или иных креплений.
• Загерметизируйте отверстие в стене через которое
проходят трубы хладагента, чтобы исключить
проникновение влаги и воздуха.
• Установите декоративный фланец (опционально)
Заключительные моменты
Зажимы
(крепления)
Защитная
теплоизоляция
