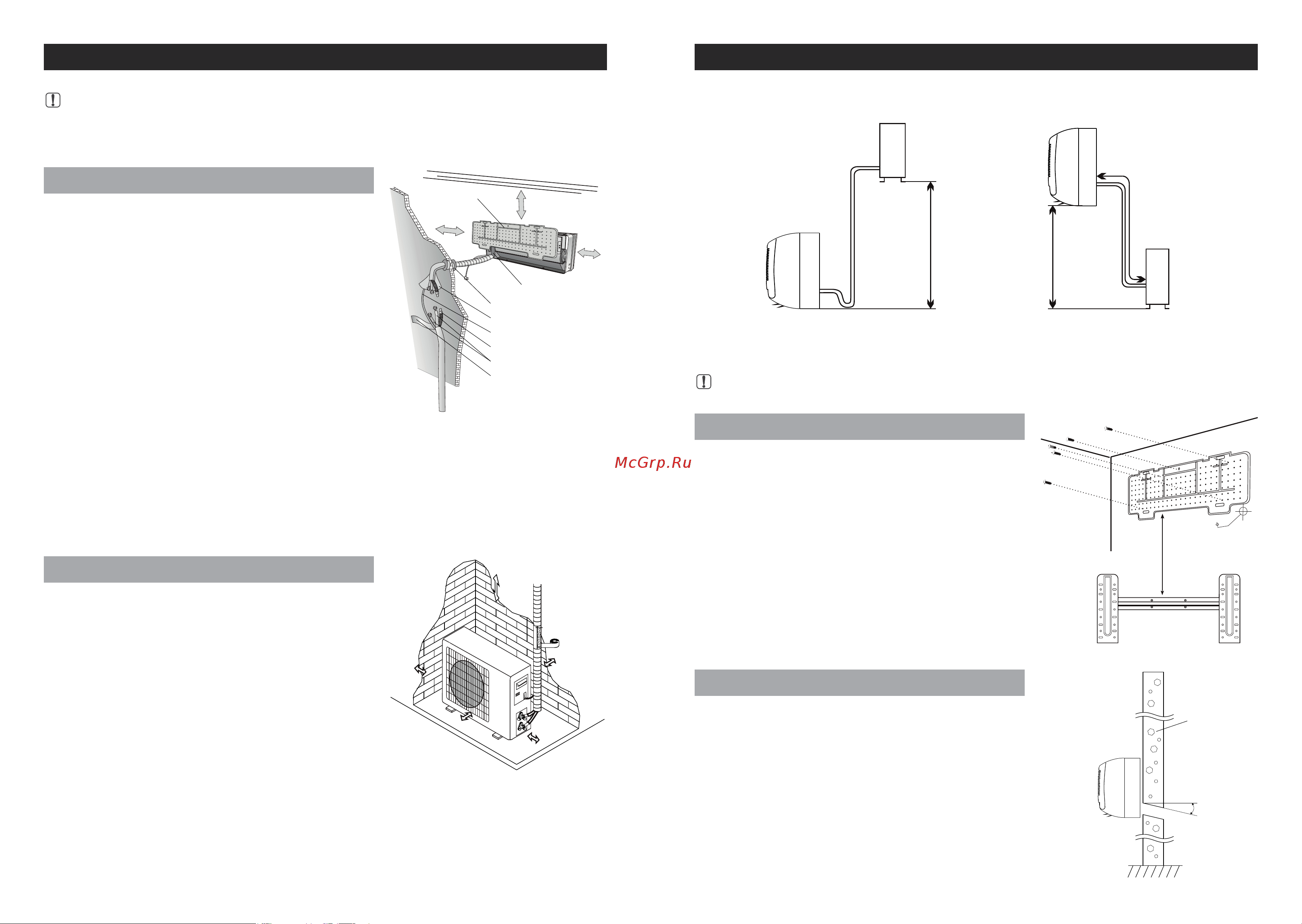

17 18

• Не устанавливайте наружный блок рядом с источником
тепла, пара или воспламеняющегося газа.
• Не устанавливайте блок в слишком ветренных или
пыльных местах.
• Не устанавливайте блок там, где ходят люди.
Выберите место, где выход воздуха и шум не будут
мешать соседям.
• Избегайте установки блока там, где он будет
подвержен воздействию прямых солнечных лучей
(в противном случае используйте дополнительную
защиту, которая в свою очередь, не препятствует
свободному поступлению и выходу воздуха).
• Оставьте расстояние между наружным блоком
кондиционера, как показано на рисунке, для обеспечения свободной циркуляции воздуха.
• Подберите для наружного блока устойчивое и безопасное место.
• Если наружный блок вибрирует во время работы, установите виброопоры или резиновые
проставки.
• Установите внутренний блок кондиционера на
надежную стену, которая не подвергается вибрациям.
• Отверстия впуска и выпуска воздуха не должны
быть чем-то перекрыты, воздух должен свободно
распространяться по комнате.
• Не устанавливайте блок рядом с источником тепла,
пара или воспламеняющегося газа.
• Устанавливайте прибор рядом с электрической
розеткой или отдельной электрической линией.
• Не устанавливайте кондиционер в месте, где он будет
подвержен воздействию прямых солнечных лучей.
• Устанавливайте кондиционер таким образом, чтобы
расстояние между внутренним и наружным блоком
было минимальным.
• Устанавливайте кондиционер так, чтобы трубка
для слива дренажа не имела перегибов и вода из
дренажного поддона могла стекать самотеком.
• Регулярно проверяйте корректую работу кондиционера.
• Обязательно выдержите минимальные отступы от стен и потолка, указанные на рисунке
справа, для возможности обслуживания и ремонта кондиционера
• Установите внутренний блок так, чтобы лицевая панель могла легко и полностью открываться,
это необходимо для доступа к фильтру и блоку электроподключений.
Внутренний блок
Наружный блок
300
500
2000
300
500
150
150
150
Монтажная
пластина
Дренажная
трубка
Втулка
Изоляция
Электрический кабель
Дренажный шланг
Трубки фреонопровода
*Теплоизолента или
тефлоновая лента
*Не используйте для обматывания трассы сантех
ленту (ТПЛ ленту).
Установка кондиционера должна выполняться только квалифицированными специалистами.
Перед началом работ Покупатель должен удостовериться в наличии у компании по установке
или у конкретного специалиста соответствующей квалификации, опыта и необходимого
инструмента.

Наружный
блок
Внутренний блок
Допустимая длина трубопровода
15 метров
Максимальный перепад
высоты 5 метров
Наружный блок
Внутренний блок
Максимальный перепад
высоты 5 метров
Перед началом установки решите, где будут располагаться внутренний и наружный блоки,
учитывая также и расстояния, которые следует оставить между кондиционером и стеной,
потолком и любыми другими препятствиями и предметами.
Внутренний блок устанавливается непосредственно в выбранном месте жилой комнаты.
Избегайте установки внутреннего блока в коридорах и проходных помещениях
Крепление монтажной пластины
• С помощью строительного уровня обеспечьте
точную горизонтальность и вертикальность осей при
установке монтажной пластины.
• Просверлите в стене отверстие диаметром 40мм
(минимум 32мм).
• Вставьте в отверстие пластиковые анкеры.
• С помощью саморезов закрепите монтажную
пластину на стене.
• Проверьте надежность крепления монтажной
пластины.
Примечание: Форма монтажной пластины может
отличаться от представленной на рисунке, но на способ
монтажа это не влияет.
50
Отверстия в стене для комуникаций
• Выберите место для пробивки отверстия в наружной
стене.
• Установите фланец в отверстие для сокрытия
повреждений от перфоратора.
• Отверстие должно быть выполнено под углом 5~10°
в сторону улицы (это необходимо для возможности
отведения конденсата самотеком).
Примечание: Дренажная трубка должна быть проложена
в стене под углом в сторону улицы
Внутренний
блок
Стена
Угол 5~10°
Пол




Стандартные ограничения (в случае превышения - проконсультируйтесь с официальным
дилером):
Допустимая длина трубопровода
15 ментров
