21 22


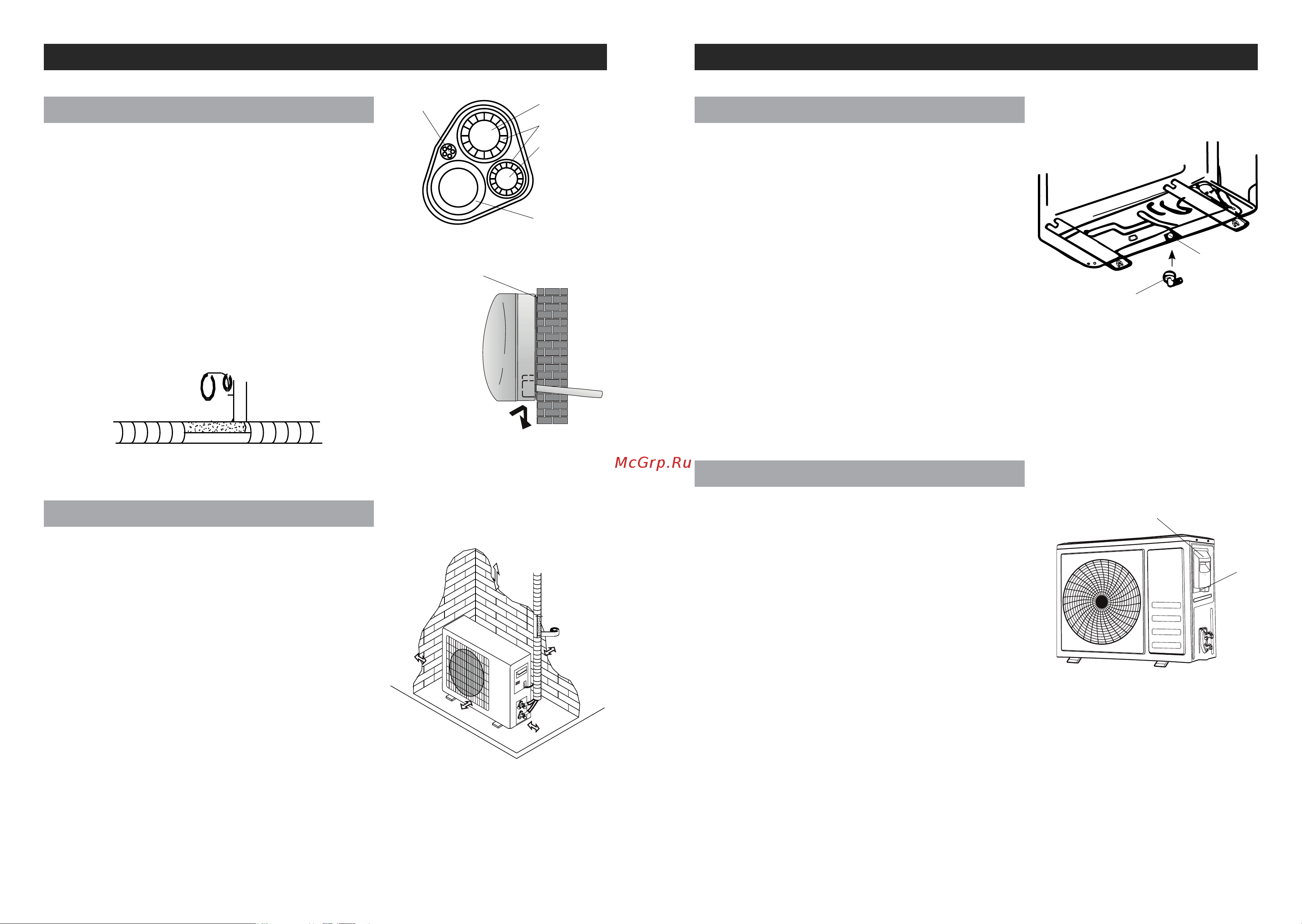

После монтажа труб, произведенного в соответствии
с инструкцией, проложите межблочный кабель. Затем
проложите дренажный шланг. Обмотайте трассу
(медные трубы, дренажный шланг, межблочный кабель)
защитной тефлоновой лентой.
Подготовьте трубы хладагента, межблочный кабель и
дренажный шланг.
Обмотайте соединительные части труб
теплоизоляцией.
Протяните трассу через отверстие, проложите вдоль
стены и надежно закрепите внутренний блок на
верхней части монтажной пластины.
Плотно прижмите нижнюю часть внутреннего блока к
монтажной пластине до щелчка.
Установка внутреннего блока
Обернуть защитной лентой
Медная труба
Медная труба
Межблочный
кабель
Дренажный
шланг
Теплоизоляция


Монтажная пласитна
(на стене)
Наружный блок должен быть установлен на крепкую и
надежную стену и хорошо закреплен.
Если стена не обладает достаточной прочностью,
устанавливайте наружный блок на землю на
подставке.
Перед подключением фреонопровода и межблочного
кабеля необходимо убедиться, что вокруг блока
есть необходимое пространство для работы и для
обслуживания наружного блока.
Прикрутите кронштейн к стене при помощи анкеров.
Выбор анкеров выполняется в зависимости от
материала, толщины стены и веса наружного блока.
Используйте все отверстия в кронштейнах для
крепления его к стене.
При установке блока убедитесь, что выбранное место
и способ установки не нарушают местные нормы и
правила.
Установка наружного блока
300
500
2000
300
500

Во время работы кондиционера в режиме «ОБОГРЕВ»
на наружном блоке образуется конденсат. Для отвода
конденсата на дне наружного блока предусмотрено
отверстие.
Дренажное отверстие находится в поддоне наружного
блока.
Установите отводную трубку для дренажа в отверстие
в поддоне.
Закрепите дренажный шланг на отводную трубку. И
отведите трубку в сторону.
Убедитесь, что конденсат течет через дренажную
трубку и одновременно не капает (сливается) на
конструкции здания или на дорогу, где могут
находиться люди.
Примечание: Во время работы наружного блока в
режиме «ОБОГРЕВ», теплообменник наружного блока
может покрываться инеем и обмерзать. Кондиционер
периодически будет запускать режим разморозки,
что будет приводить к оттаиванию теплообменника
наружного блока и обильному сбросу влаги.
Устройство дренажа наружного блока
Дренажное
отверстие
Отводная трубка для
дренажа
Снимите крышку отсека электроподключений
наружного блока.
Схема электроподключений находится с обратной
стороны крышки отсека электроподключений.
Обожмите концы кабеля соответствующим
наконечником (кольцевым или вилочного типа)
Заведите кабель в отсек электроподключений
наружного блока и при помощи винта затяните
наконечник в колодке.
Кабель, соединяющий внутренний и наружный блоки
должен быть необходимого сечения и предназначен
для наружного использования.
Наружный блок должен быть надежно заземлен.
Закройте крышку.
Электрические соединения
Винт
Крышка
электроподключений

