Tcl TFC-48HRA/TOC-48HSA [20/30] Установка соединительной трубы

Монтаж кондиционера

УСТАНОВКА СОЕДИНИТЕЛЬНОЙ ТРУБЫ

Меры предосторожности:

• Не допускайте попадания воздуха, пыли или иных материалов в трубопроводы во время их монтажа.

• Монтаж соединительной трубы нельзя начинать до окончательной установки наружного и внутреннего блоков.

•

Соединительная труба должна оставаться сухой, не допускайте попадания в нее влаги во время монтажа.

• При разнице высот более 5 метров, и если наружный блок установлен выше внутреннего, предусмотрите уста-

новку маслоподъемных петель через каждые 3 метра подъема! При невыполнении данного условия возможен

выход оборудования из строя из-за невозврата масла в компрессор.

Процедура соединения труб:

1. Измерьте необходимую длину соединительной трубы, затем выполните следующие операции.

• Сначала соедините трубу с внутренним блоком, затем с наружным.

• Согните трубку нужным образом, соблюдая осторожность, чтобы не повредить ее.

Примечания по гибке труб:

• Угол изгиба не должен превышать 90 градусов.

• Начинайте сгибать трубу с ее середины. Радиус изгиба должен быть как можно

больше.

• Не сгибайте трубу более трех раз.

Согните соединительную трубку.

Отрежьте требуемую вогнутую часть по изгибу изоляционной трубы. Затем заизолируйте трубу (обмотайте

ее изоляционной лентой после сгибания). Во избежание повреждения изгибайте трубку по максимально возможно-

му радиусу.

Для того чтобы согнуть трубку по небольшому радиусу, используйте гибочное приспособление

Установите трубы.

Просверлите отверстие в стенке (под размер стенной проходки, диаметром 90-105 мм), затем установите

соединительные фитинги, такие как стенная проходка и ее крышка. Надёжно привяжите кабели к соединительной

трубе лентой. Не допускайте попадания воздуха внутрь трубы, так как это может привести к образованию конден-

сата и его протечкам. Вставьте соединительную трубу через проходку в стене с наружной стороны. Соблюдайте

осторожность, чтобы не повредить остальные трубопроводы.

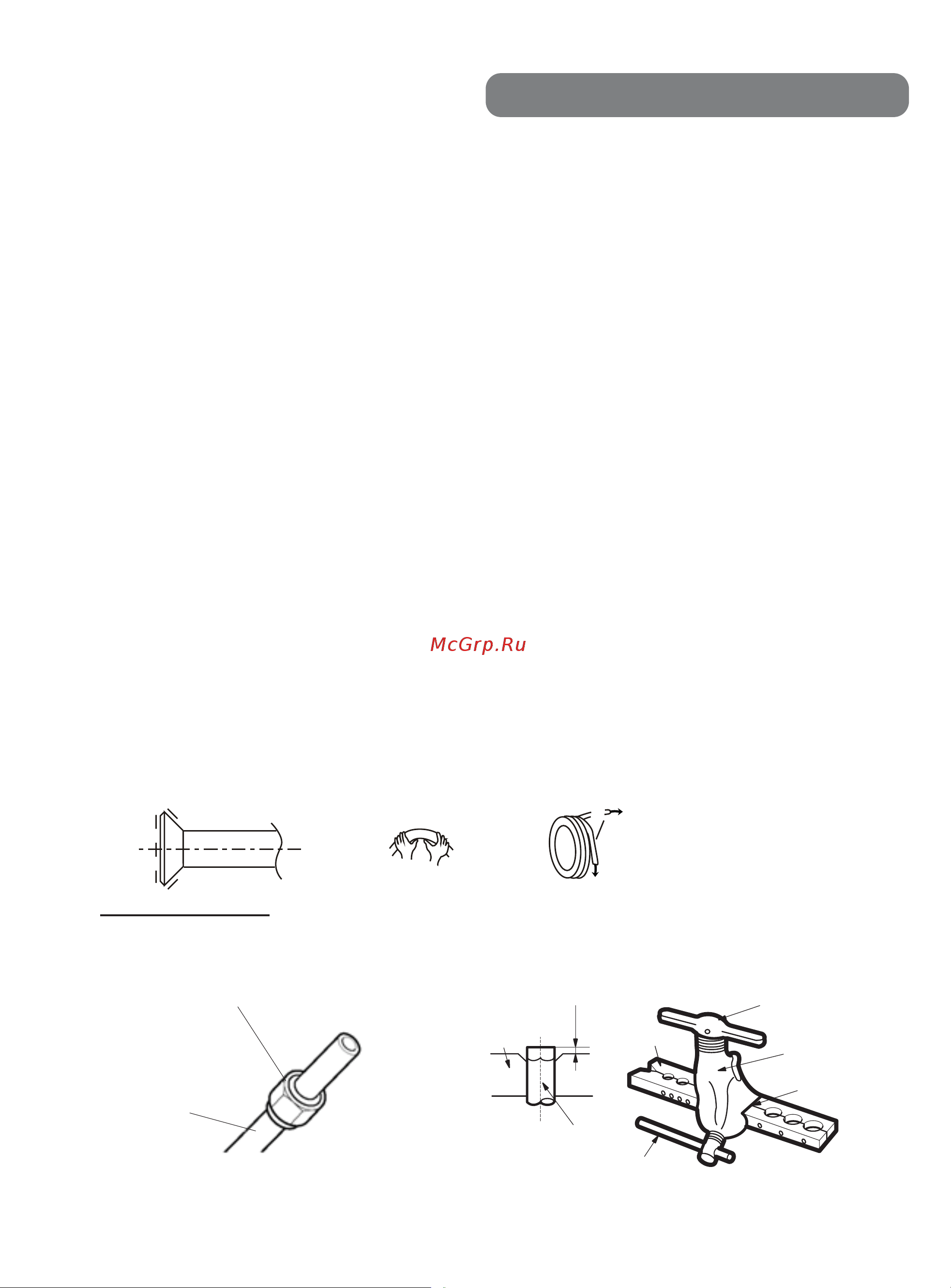

Развальцовка труб

• Перед развальцовкой труб не забудьте надеть на трубопроводы изоляцию и надеть гайки.

¥¾½Æ¹ØËÉÌº¹

¦¹ÃÁ½Æ¹Ø¼¹ÂÃ¹

©ÌÐÃ¹

ªË¹ÆÁÆ¹

£ÇÆÌÊ

¨Ä¹ÆÃ¹

¥¾½Æ¹Ø

ËÉÌº¹

©ÌÃÇØËÃ¹

À¹¿ÁÅ¹

Соедините трубы.

При выполнении операций соединения и отсоединения труб необходимо использовать одновременно два гаечных

ключа.

ªÇ¼ÆÁË¾ËÉÌºÃÌÊÈÇÅÇÒÕ×

ÈÉÌ¿ÁÆÆÇ¼ÇËÉÌºÇ¼Áº¹

©¹ÊÈÉØÅÁË¾ÃÇÆ

¥ÁÆÁÅ¹ÄÕÆÔÂÉ¹½ÁÌÊÅÅ
