Tcl TFC-48HRA/TOC-48HSA [24/30] Установка дренажной трубы

Tcl TFC-24HRA/TOC-24HNA [24/30] Установка дренажной трубы
Монтаж кондиционера
Проверка дренажа
Убедитесь в отсутствии препятствий по длине дренажной трубы.
В строящихся зданиях эту проверку необходимо выполнить до зашивки потолка.
1. Снимите крышку для тестирования, залейте около 2000 мл воды в бачок через трубку для заливки.
2. Включите питание и запустите кондиционер в режиме охлаждение. Прислушайтесь к звуку от дренажной тру-
бы. Убедитесь в том, что вода сливается (учитывая длину дренажной трубы, вода может появиться с задержкой
примерно на 1 минуту), проверьте герметичность соединений.
3. Остановите кондиционер, отключите питание, установите на место крышку для тестирования.
ВНИМАНИЕ: В случае обнаружения неисправности, ее необходимо немедленно устранить.
При ремонте и техническом обслуживании кондиционера, слейте воду, открыв сливную пробку. Перед на-
чалом работы установите пробку на место во избежание утечки.

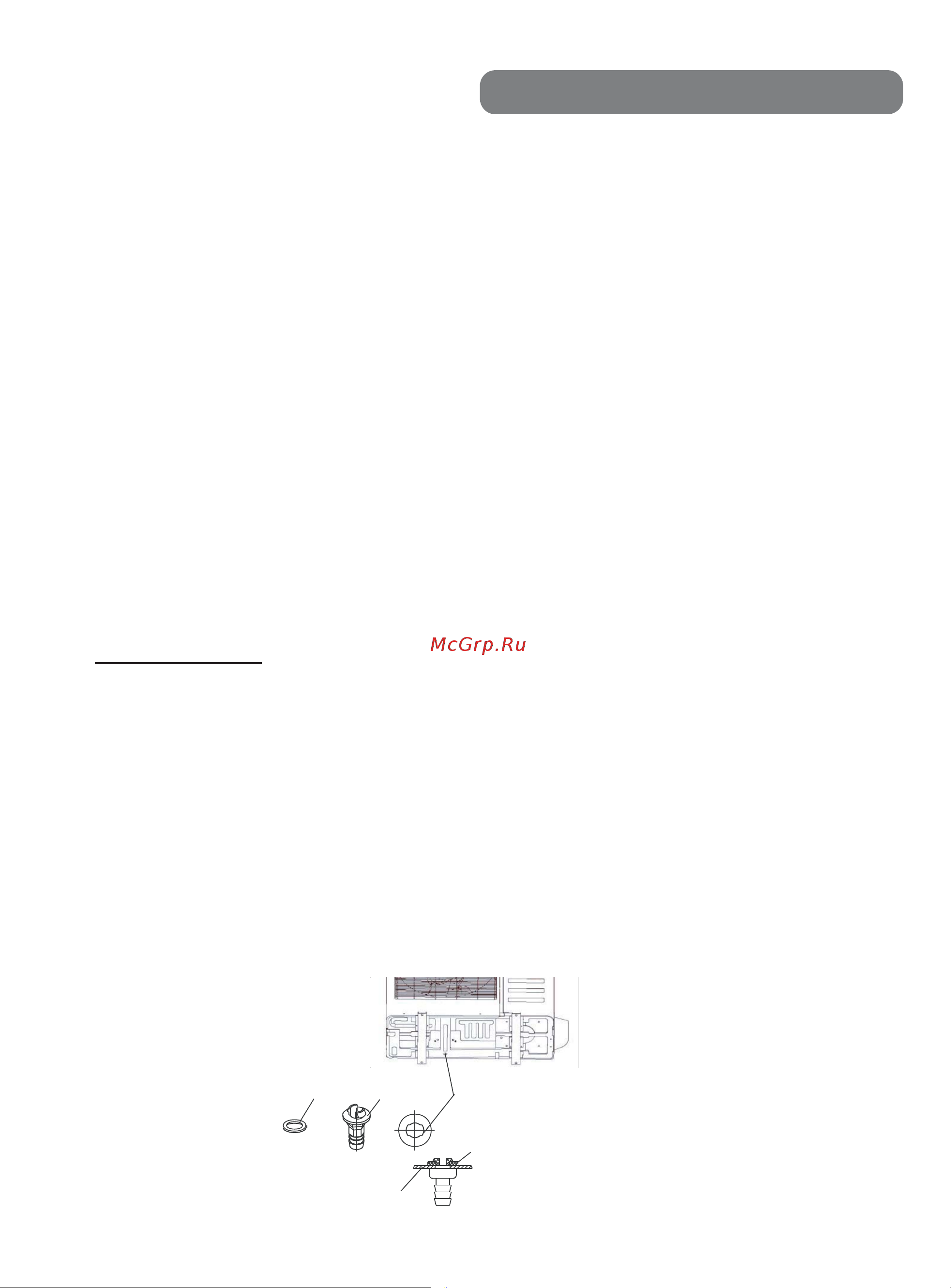

Установка сливного штуцера
Вставьте прокладку в сливной штуцер, затем вставьте штуцер в отверстие поддона наружного блока, повер-
ните на 90 градусов, чтобы зафиксировать его. Наденьте на штуцер сливной шланг (можно приобрести в магазине),
если необходимо слить конденсат из наружного блока во время работы в режиме обогрева.
ÈÉÇÃĹ½Ã¹
ÊÄÁ»ÆÇÂ
ÑËÌϾÉ
ÃÇÉÈÌÊƹÉÌ¿ÆǼÇ
ºÄÇù
ÈÉÇÃĹ½Ã¹
ÇË»¾ÉÊËÁ¾»ÃÇÉÈÌʾ
ƹÉÌ¿ÆǼÇºÄÇù
УСТАНОВКА ДРЕНАЖНОЙ ТРУБЫ
1. Установите дренажную трубу внутреннего блока
В качестве дренажной трубы можно использовать полиэтиленовую трубу наружным диаметром 26 мм . Ее можно
приобрести в магазине или у местного торгового представителя компании. Вставьте один конец дренажной трубы в
сливную трубу блока и прочно соедините трубы с помощью зажима сливной трубы.
ВНИМАНИЕ: Соблюдайте осторожность, чтобы не
повредить трубу внутреннего блока.
• Сливная труба внутреннего блока и дренажная труба (особенно ее часть, проходящая внутри помещения)
должны быть равномерно закрыты оболочкой сливной трубы (соединительные приспособления) и прочно за-
фиксированы зажимом, чтобы предотвратить попадание воздуха и образование конденсата.
• Для предотвращения перетока воды в кондиционер при его остановке, дренажную трубу необходимо проложить
с уклоном в сторону наружного блока (слива) свыше 1/ 50. Необходимо также избегать образования пузырей,
выпуклостей и скоплений воды.
• Не тяните сильно за дренажную трубу, чтобы не сместить корпус.
• Через каждые 1-1,5 метра по длине трубы необходимо установить опоры, чтобы предотвратить деформацию
трубы. Либо можно привязать дренажную трубу к соединительной трубе.
• Если
дренажная труба слишком длинная, лучше проложить ее часть, находящуюся внутри помещения, через
защитную трубу для предотвращения ее провисания.
• Если выходное отверстие дренажной трубы располагается выше точки ее соединения с насосом, форма ее
подъёма должна быть как можно ближе к вертикали, а расстояние от корпуса до подъёма должно быть не менее
200 мм, в противном случае при останове кондиционера вода будет переливаться в него.
• Конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум на 50 мм, он не
должен находиться в воде.
• Если дренаж выводится непосредственно в канализацию, необходимо изогнуть трубу, чтобы обеспечить нали-
чие гидрозатвора, препятствующего проникновению неприятных запахов в помещение через дренажную трубу.
24
