Монтаж кондиционера
Внимание! Заводская заправка блока рассчитана на монтаж не более 5 метров. При монтаже более 5 метров
дозаправьте блок согласно следующим данным:
Пожалуйста, перед добавлением хладагента убедитесь, что Вы добавляете хладагент нужной марки. Марку
используемого хладагента можно найти на корпусе внутреннего или наружного блока.
Запишите объем залитого хладагента для дальнейшего технического обслуживания.
Удаление воздуха вакуумным насосом
Внимание! При работе с R410A требуется обязательное удаление воздуха двухступенчатым вакуумным насо-
сом! Используйте правильное оборудование при работе.

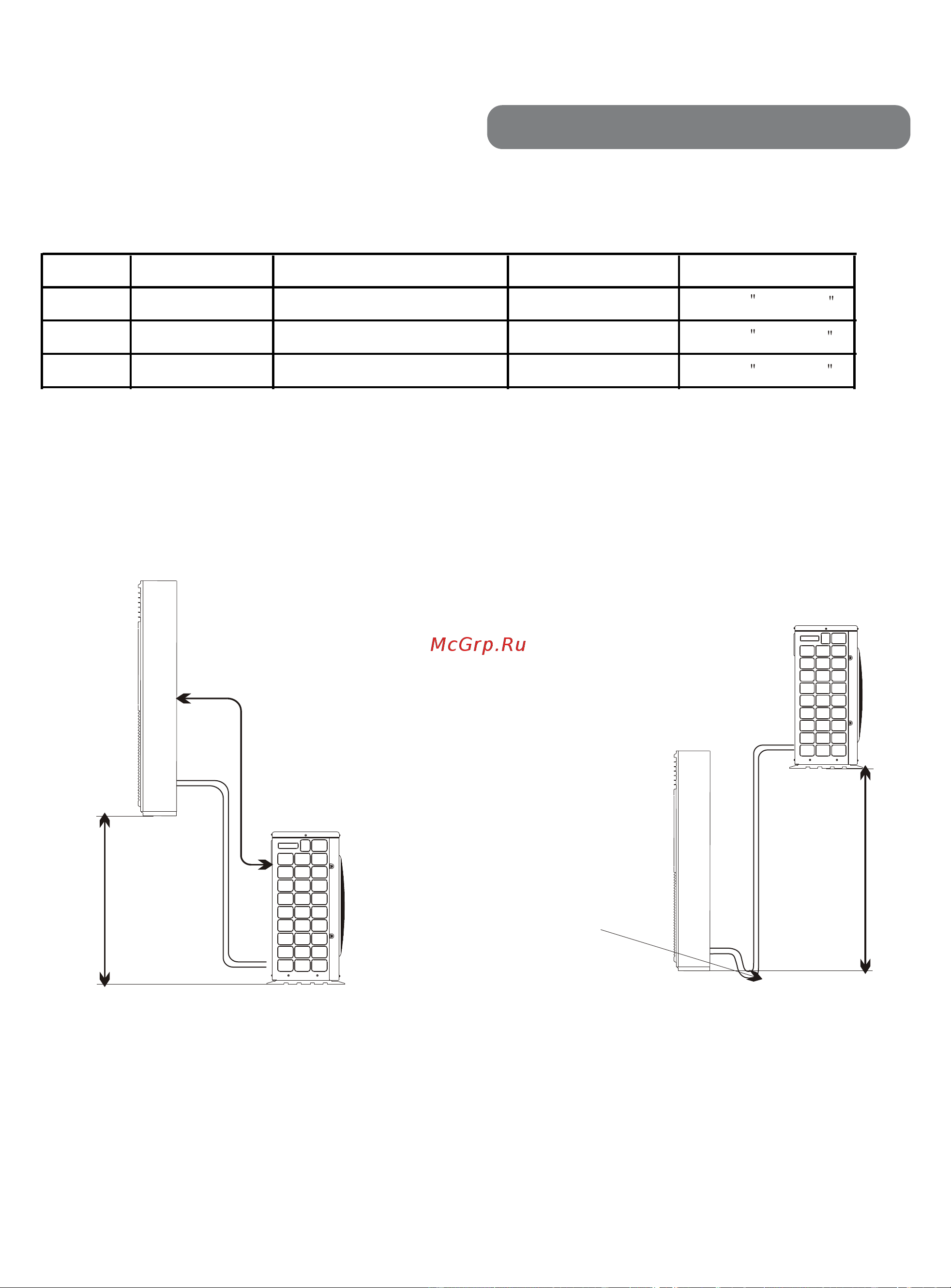

Модель Макс.длина, м Макс.перепад высоты, м Дозаправка, L>5м
5
5
наружный блок
внутренний блок
макс.15 метров
не более 5 метров
петля препятствующая подъему
наружный блок
внутренний блок
воды с улицы в помещение
не более 5 метров
3/4
1/2
(L-5)*0.1кг
15
15
(L-5)*0.1кг
3/4
1/2
5
5/8
3/8
(L-5)*0.05кг
15
Удаление воздуха вакуумным насосом.
(Рекомендации по использованию раздаточной гребенки см. в руководстве по эксплуатации вакуумного насоса.)
1. Отверните и снимите технологические гайки запорных вентилей A и B, соедините заправочный шланг раз-
даточной гребенки с технологической муфтой запорного вентиля A. (Оба запорных вентиля A и B должны быть
закрыты).
2. Соедините патрубок заправочного шланга с вакуумным насосом.
3. Полностью откройте нижний рычаг раздаточной гребенки.
