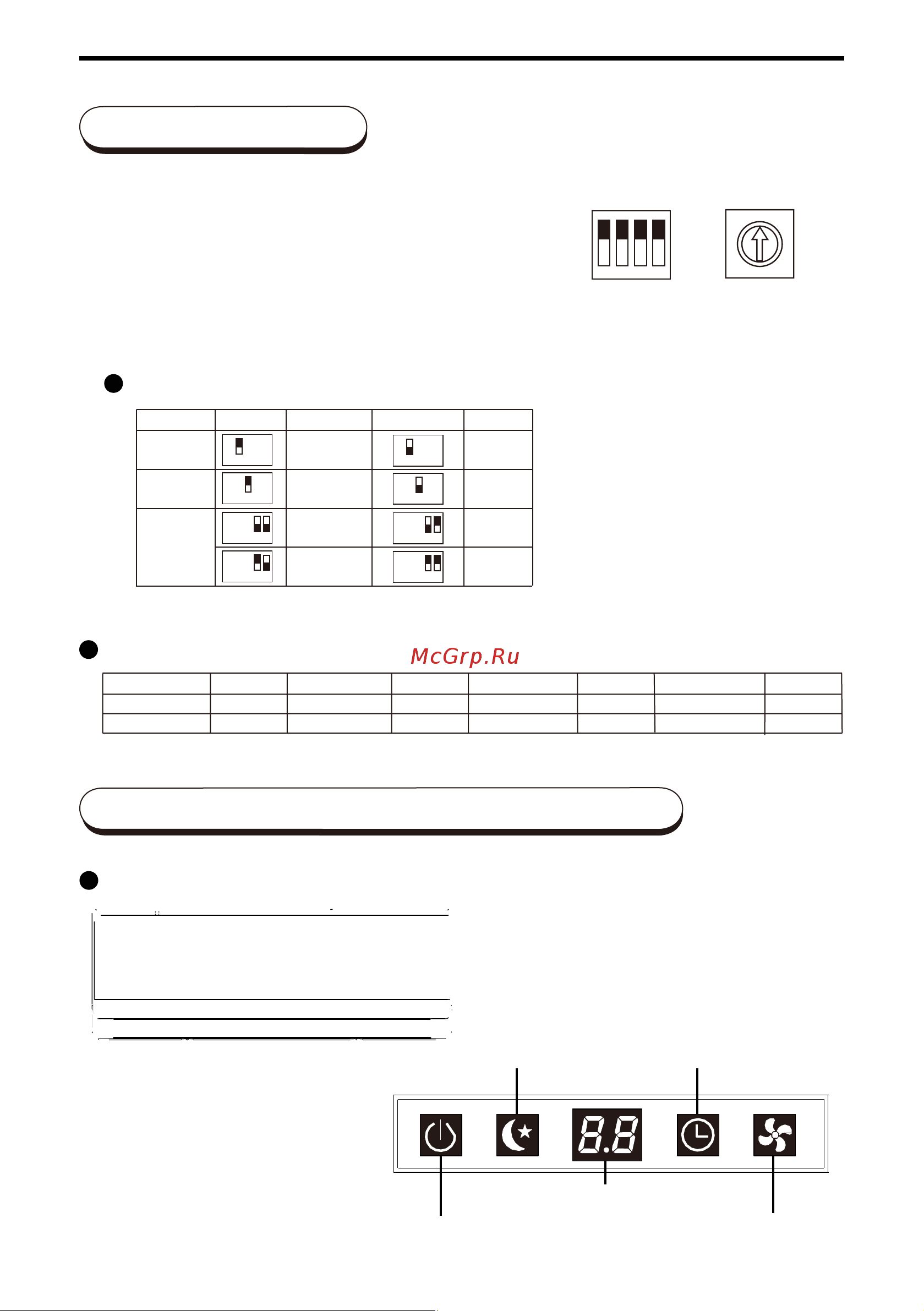

![Tcl TMV-V45G/N1Y(KC) [11/18] Дисплей неисправностей внутреннего блока](/views2/1847531/page11/bgb.png)
Функция DIP Описание DIP Описание
Проверка
дверей
Проверка
окон
Не
используется
ВКЛ
ВКЛ
ВКЛ
ВКЛ
ВКЛ
ВКЛ
ВЫКЛ
ВЫКЛ
7
8
9
A
B
C
D
E
F
0
1
2
3
4
5
6
KNOB1
Дисплей неисправностей внутреннего блока
Индикатор питания
Индикатор Сна
7-ми сегментный дисплей
Индикатор таймера
Индикатор работы
Дисплей из светодиодов
SW2
ВКЛ
1 2 3 4
10
ВКЛ
ВКЛ
ВКЛ
ВКЛ
Установите код переключателей печатной платы блока
управления в соответствии с требуемыми. Перед уста-
новкой кода обязательно отключите главный выклю-
чатель питания, а затем включите его после настрой-
ки. Если источник питания не может быть включен,
функции настроек не будут работать.
Изменение настроек
Переключатель KNOB1
1800 Вт
Мощность
2200 Вт
KNOB1
0
0
KNOB1 KNOB1 KNOB1Мощность Мощность Мощность
2800 Вт
3600 Вт
4500 Вт
5000 Вт
5600 Вт1
2
3
4
5
Функции DIP (SW2)
Это положение DIP-переключателя, которое было установлено с завода.
Им может управлять только специализированный персонал.
