Tcl TMV-V45G/N1Y(KC) [6/18] Установка внутреннего блока

1 воздухозаборник 2 крышка 3 дисплей 4 выход воздуха 5 жалюзи вправо влево 6 жалюзи вверх вниз 7 фильтр 8 эрв 9 пульт дистанционного управления 10 трубопровод фреона 11 электрокабель 12 запорный кран 13 решетка выхода воздуха 4

Внутренний и наружный блоки 4

Названия частей кондиционера 4

Инструкции для монтажника 5

Монтаж 5

Рекомендации 5

Команта улица 6

Монтажная панель 6

Небольшой угол труба 6

Труба 6

Трубы фреона 6

Уровень 6

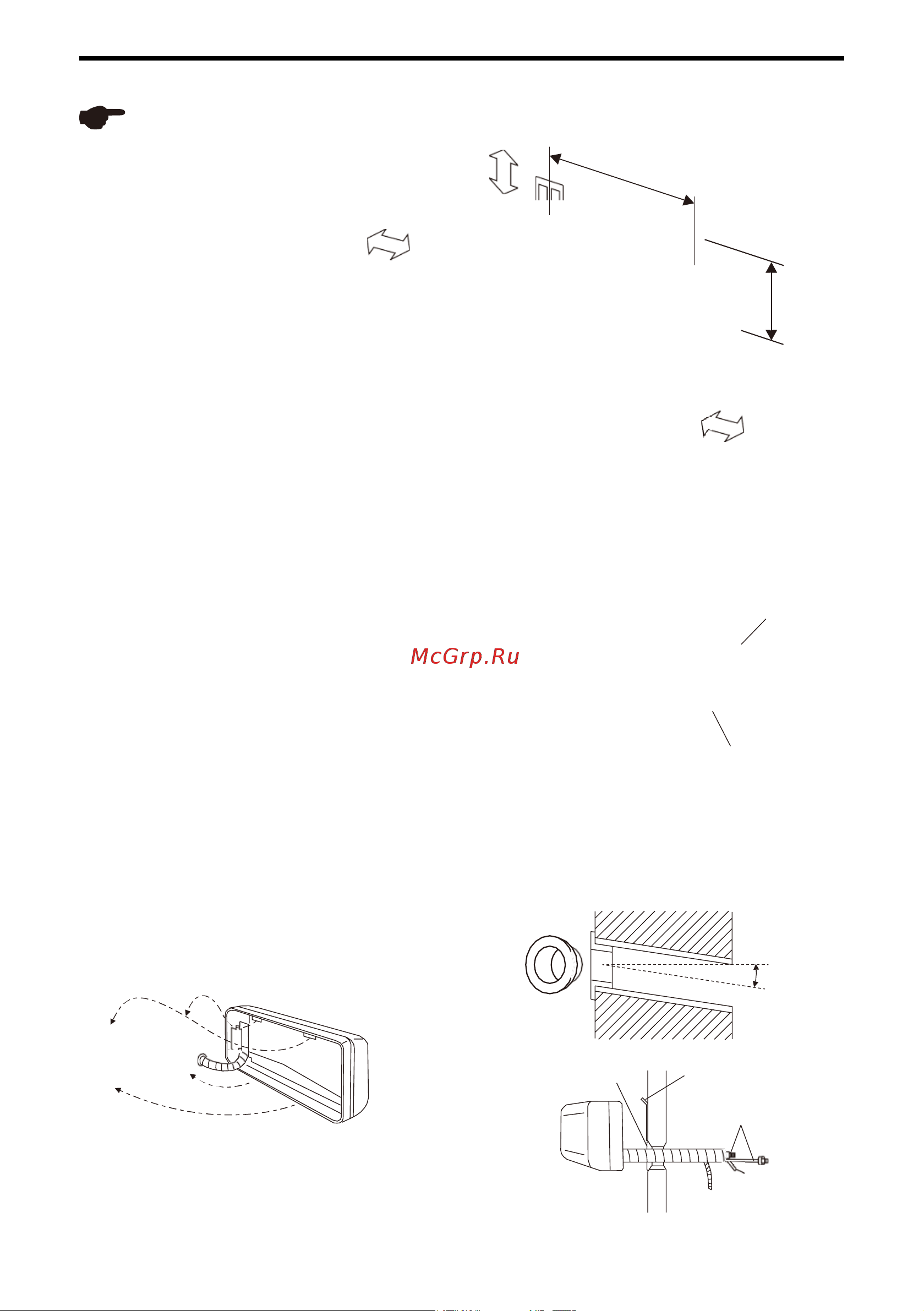

Установите монтажную панель и обозначьте монтажные отверстия 1 используйте уровень чтобы установить панель в горизон тальном положении 2 выберите диаметр отверстия в соответствии с реальной ситуацией рекомендуемый диаметр отверстия 60 мм для сво бодного прохождения соеденительных трубопроводов 3 используйте по крайней мере шесть саморезов чтобы за крепить панель саморезы должны быть закреплены на двух сторонах стеновой панели 4 проверьте надежность крепления подключите трубопроводы и установите внутренний блок 6

Установка внутреннего блока 6

Установка внутреннего блока на монтажную панель 6

Установочный чертеж кратко иллюстрирует выбор места и способ установки кондицио нера пожалуйста внимательно прочитайте все инструкции по установке внутренних наружных блоков включая дополнительные инструкции 6

Монтаж эрв 7

Кнопка fan 8

Кнопка mode 8

Кнопка sleep 8

Кнопка swing 8

Кнопка включения 8

Кнопка высокой мощности 8

Кнопки температуры 8

Название и функции для описания на следующем рисунке представлено все содержимое дисплея но в реальных операциях будет отображаться только текущие значения 8

Настройки дисплея 8

Некоторые функции по прежнему будут отображаться на пульте дистанционного управле ния даже если кондиционер выключен указанный пульт дистанционного управления может отличаться от реального 8

Передатчик сигнала 8

Работа пульта дистанционного управления 8

Работа пульта дистанционного управления пульт ду 8

Руководство по установке и эксплуатации настенные блоки tcl tmv v 18 56 g n1y 8

Таймер 8

Автоматический режим 9

Выбор режима работы 9

Описание специальных функций 9

Режим вентилятора 9

Режим обогрева 9

Режим осушения 9

Режим охлаждения 9

Режим повышенной мощности 9

Работа пульта дистанционного управления и меры предосторожности 10

Работа таймера 10

Таймер включения 10

Таймер выключения 10

Установка батареек 10

Дисплей из светодиодов 11

Дисплей неисправностей внутреннего блока 11

Изменение настроек 11

Переключатель knob1 11

Функции dip sw2 11

2 3 4 5 6 7 8 9 а 12

В случае какой либо неисправности на дисплее будет отображаться буква d или b слева от точки и цифры 1 9 или а справа от точки например d8 b8 и ba 12

Во время работы 12

Ми сегментный дисплей 12

Обратите внимание на следующее чтобы обеспечить наилучшую работу системы 12

Правильно установите температуру чтобы получить комфортную среду необходимо избегать чрезмерную жару или холод пожалуйста закройте двери окна если они открыты теплый или холодный воздух будет выходить на улицу что уменьшит эффективность охлаждения или нагрева пожалуйста установите заранее время работы используя кнопку timer пульта дис танционного управления не размещайте какие либо предметы возле входного или выходного отверстия для воз духа чтобы избежать блокирования воздушного потока в противном случае это снизит эффективность работы кондиционера и даже приведет к остановке системы 12

Проверьте надежно ли заземлен провод проверьте правильно ли установлен воздушный фильтр пожалуйста очистите противопылевой фильтр а затем запустите кондиционер если он не используется в течение длительного времени убедитесь что выход и вход воздуха у внутреннего наружного блоков не заблокированы 12

Просмотрите перед включением 12

Руководство по установке и эксплуатации 12

Руководство по установке и эксплуатации настенные блоки tcl tmv v 18 56 g n1y 12

Аварийный режим 13

Внимание 13

Правила безопасности 13

Предупреждение 13

Не позволяйте детям играть с кондиционером это может быть опасно не допускайте намокания внутреннего блока и пульта дистанционного управления в про тивном случае это может вызвать короткое замыкание или даже пожар не используйте и не храните легковоспламеняющиеся газы или жидкости краски бензин и т д рядом с кондиционером в противном случае это может привести к пожару в случае каких либо неисправностей таких как ненормальный шум запах дым повы шение температуры утечка тока и т д немедленно отключите электропитание а затем обратитесь к местному дилеру для осуществления диагностики не ремонтируйте кондиционер самостоятельно 14

Опасность 14

Пожалуйста немедленно остановите работу кондиционеров отключите электропитание и обратитесь в местный сервисный центр кондиционеров tcl в случае любого из следующих обстоятельств 14

Техническое обслуживание и сервис 14

Тип неисправности и ее устранение 14

Внимание 15

Внутренний блок испускает белый туман 15

Кондиционер издает небольшой шум 15

Неисправности не относящиеся к кондиционеру 15

Общая защита кондиционеров 15

Внутренний блок выдувает пыль 16

Внутренний блок испускает запахи 16

Внутренний блок который не запускается будет включаться на 3 минуты каждые несколько часов для процесса контроля возврата масла 16

Когда все работающие внутренние блоки достигают установленной температу ры контроллер кондиционера автоматически останавливает компрессор и он переводится в режим только вентилятора когда температура в помещении под нимается режим охлаждения и уменьшается режим обогрева до определенной степени компрессор будет перезапущен для восстановления режима обогрева или охлаждения 16

Когда режим охлаждения используется во влажном воздухе относительная влажность выше 80 на поверхности внутреннего блока может конденси роваться влага и впоследствии могут образоваться капли воды ситуация с конденсацией улучшится если увеличить скорость подачи воздуха 16

На поверхности внутреннего блока есть капли воды 16

Режим обогрев 16

Режим обогрева и охлаждения переходит в режим вентилятора 16

Система начала процесс контроля возврата масла 16

Очистка от пыли 17

Предупреждение 17

Техническое обслуживание 17

Чистка 17
