10
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
11
• В местах, в которых присутствуют
минеральные масла (или их пары),
например, смазочные.
• В условиях морского климата с большим
содержанием солей в воздухе
(в зависимости от модели и вида
антикоррозийной обработки наружного
блока).
• В условиях присутствия вызывающих
коррозию газов, например, сернистых.
• В условиях сильных колебаний
напряжения в сети (на промышленных
предприятиях).
• В автомобильном транспорте или на
водном транспорте.
• В местах, где присутствуют сильные
электромагнитные поля.
• В местах, где имеются горючие газы или
материалы.
• В местах, где имеются пары кислот
и щелочей, а также в других особых
условиях.
• В местах, где в окружающем воздухе
присутствует большое количество
взвешенных механических частиц.
• В помещениях.
Запрещается устанавливать наружные блоки сплит-систем в следующих местах:

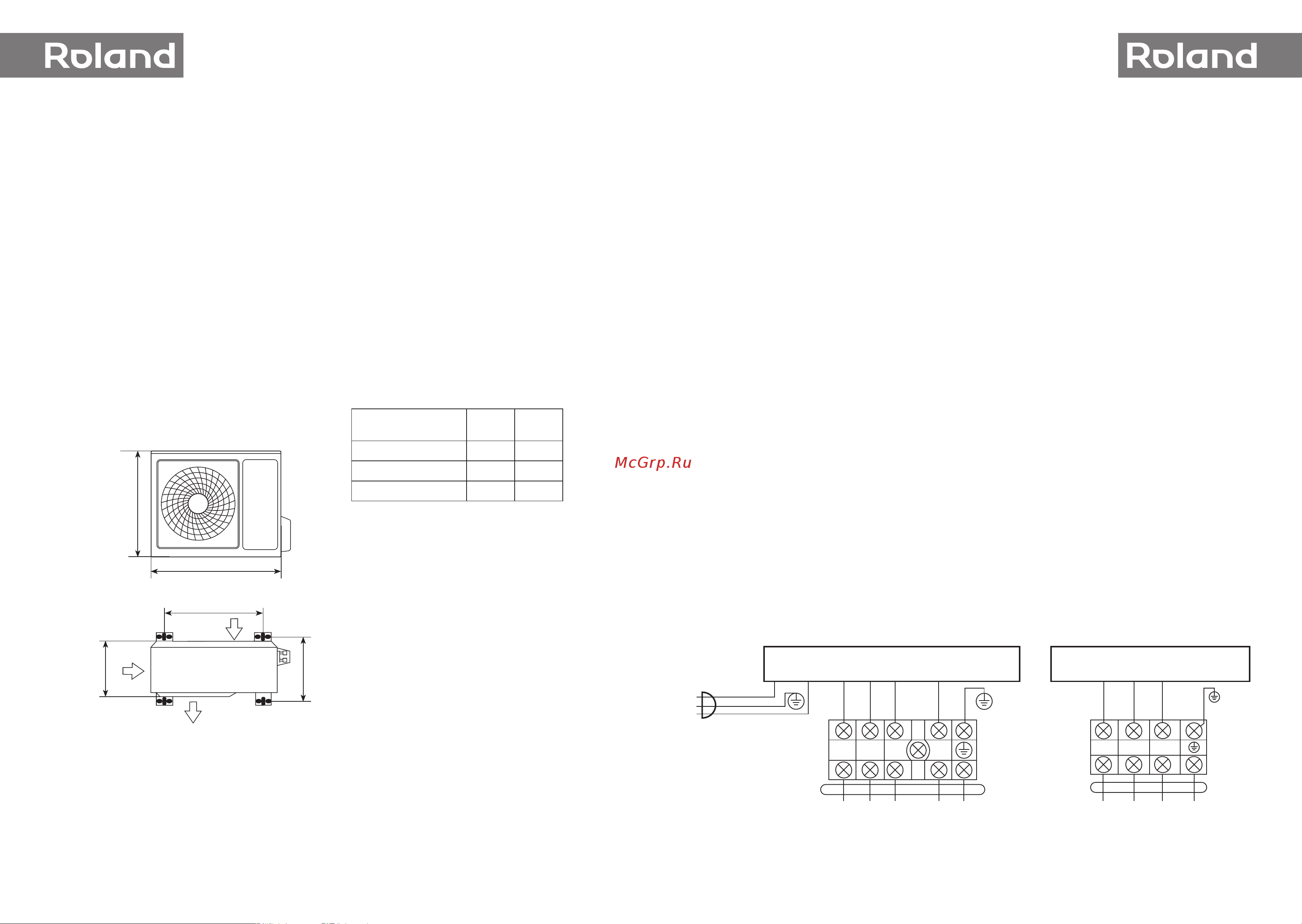

Установочные данные для наружных блоков:
Размеры наружного
блока Ш×В×Г, мм
Размер
А, мм
Размер
Б, мм
720x495x270 452 255
765x555x303 452 286
890x673x342 663 348
Ш
В
Б
Г
A
Выброс воздуха
Забор
воздуха
Забор
воздуха
Примечание:
приведенные установочные размеры являются справочными и могут быть изменены
без предварительного уведомления. Габаритные размеры вашего наружного блока приведены в
разделе Технические характеристики» данной инструкции.
При подключении электропитания и
межблочных соединений, соблюдайте
следующие требования:
• Оборудование должно иметь
выделенную линию электропитания и
отдельный автомат токовой защиты.
• Все контакты должны быть закреплены
надёжно, резьбовые соединения должны
быть затянуты. Протяните все резьбовые
соединения, так как они могли ослабнуть
от вибрации при транспортировке.
Удалите все посторонние предметы
и крепления, использовавшиеся при
транспортировке.
• Электропитание соответствует
спецификации данного оборудования.
• Мощность линии электропитания
соответствует максимальной
потребляемой мощности кондиционера.
• Убедитесь, что при пуске оборудования
не происходит изменения параметров
электросети более чем на 10 % от
номинального рабочего напряжения,
указанного в спецификации
оборудования.
• Убедитесь, что сечение кабеля
соответствует спецификации
оборудования.
• В сырых и влажных помещениях всегда
используйте УЗО.
• Убедитесь, что исключена возможность
возникновения проблем с
электропитанием, т.к. они могут повлечь
частые срабатывая реле, что приведёт
к выходу из строя контактов, а также
к неправильному функционированию
защиты от перегрузки.
• Предусмотрите возможность
одновременного отключения от
источника питания всех питающих
проводов.
• Подключение электропитания
и осуществление межблочных
соединений должны выполняться
квалифицированным персоналом.
Подключение электропитания и осуществление межблочных соединений
Схемы межблочных соединений
Внутренние блоки
Модели с индексами 24
(L) 1 (N)2 S
Плата управления внутреннего блока
От наружного блока
К электропитанию
(N)21 3 4
Плата управления внутреннего блока
К наружному блоку
Модели с индексами 7, 9, 12, 18
