12
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
13

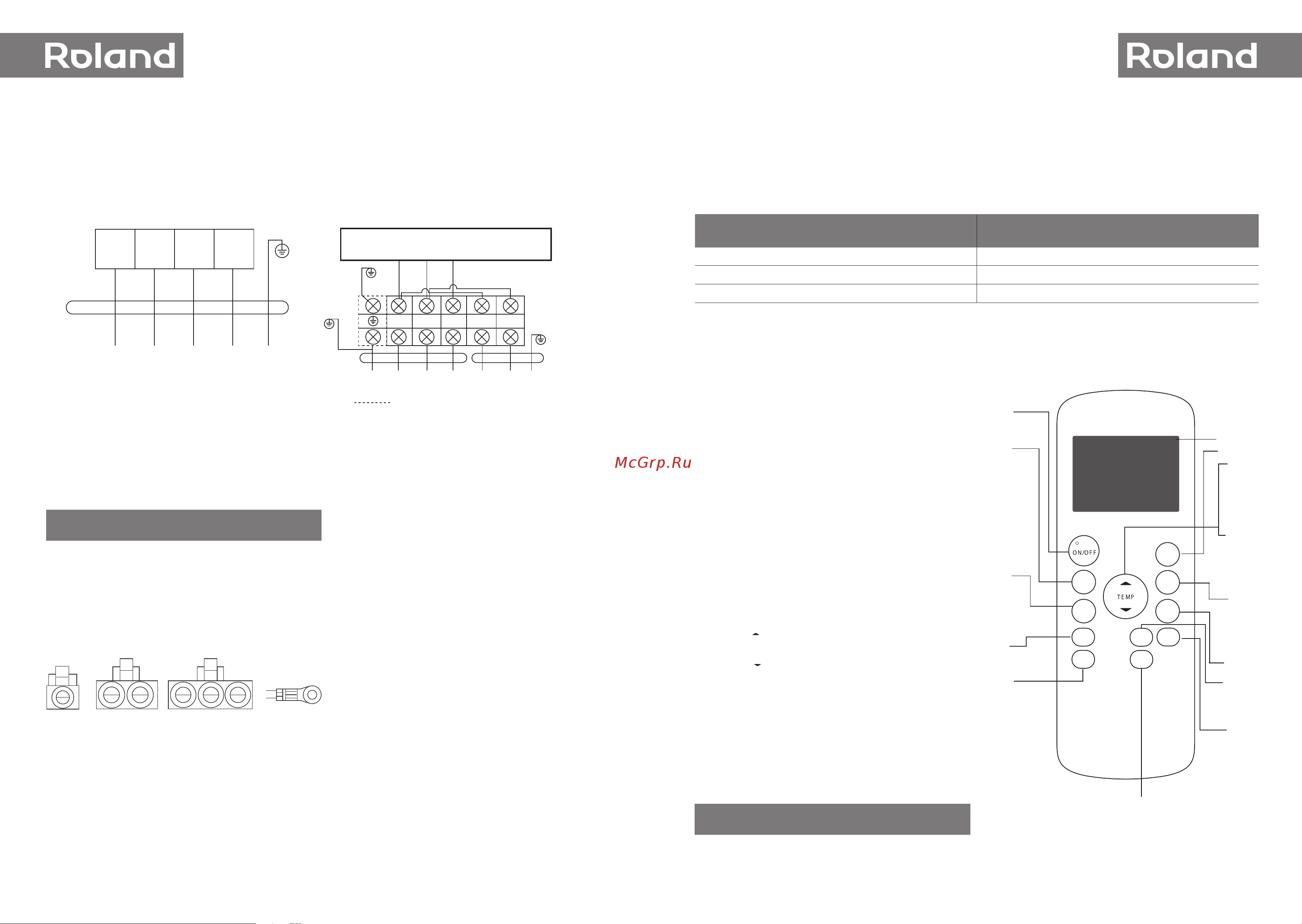

7. УПРАВЛЕНИЕ ПРИБОРОМ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДУ)
Модель
Для всех моделей кондиционеров,
указанных на обложке
Номинальное напряжение 3 В (элемент питания AAA, 2 шт.)
Диапазон приема сигнала 8 м
Температура окружающей среды -5 ... +60 °C
Прежде чем Вы приступите к эксплуатации вашего нового кондиционера, ознакомьтесь с работой
пульта дистанционного управления (ДУ). Ниже представлено краткое описание кнопок пульта ДУ.
Инструкция по управлению работой кондиционера представлена в данном руководстве в разде-
ле «Базовые функции».
Параметры рекомендуемых к применению межблочных
и силовых кабелей вы можете посмотреть в разделе
«Технические характеристики».
* Если на внутреннем и наружном блоке присутствуют
отдельные кабели с собственными разъёмами,
соедините их.
Примечание:
данные схемы приведены только
для справки. Если схема подключений на вашем
блоке отличается, для осуществления подключения
воспользуйтесь схемой электроподключений,
приведенной на вашем кондиционере.
ВНИМАНИЕ!
(L) 1 (N)2 L NS
Опционально
Плата управления наружного блока
Ко внутреннему блоку К электропитанию
От внутреннего блока
1 2N 3 4
(1) (2) (3) (4)
Модели с индексами 24Модели с индексами 7, 9, 12, 18
Схемы межблочных соединений
Наружные блоки
1. «ON/OFF» — включение / выключение
кондиционера.
2. «MODE» — выбор режима работы (авто/
охлаждение/осушение/ нагрев/вентилятор).
3. «FAN» — выбор скорости вращения
вентилятора.
4. «SLЕЕР» — ночной режим.
5. «TURBO» — помогает достигать заданной
температуры в короткие сроки.
6. «LED» — включение / отключение дисплея
внутреннего блока.
7. «DIRECT» — ступенчатая регулировка
положения горизонтальной жалюзи.
8. «SWING» — автоматическое покачивание
горизонтальной жалюзи.
9. «TIMER OFF» — таймер выключения
кондиционера.
10. «TIMER ON» — таймер включения
кондиционера.
11. «ТЕМР » увеличение температуры
с шагом 1 °С. Макс. Температура 30 °С.
12. «ТЕМР » — уменьшение температуры
с шагом 1 °С. Мин. Температура 17 °С.
13. «SHORT CUT» — быстрый возврат к
сохраненным настройкам.
14. Панель индикации пульта
ОПИСАНИЕ ПУЛЬТА ДУ
1
7
2
3
10
9
12
11
14
4
8
13
ВНИМАНИЕ!
Данное описание пульта относится к стандартному
пульту управления, на нем изображены все
функциональные кнопки.
5
6
SHORT
CUT
TIMER
ON
TIMER
OFF
MODE
FAN
SLEEP
SWING
DIRECT
TURBO
LED
