14
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
15

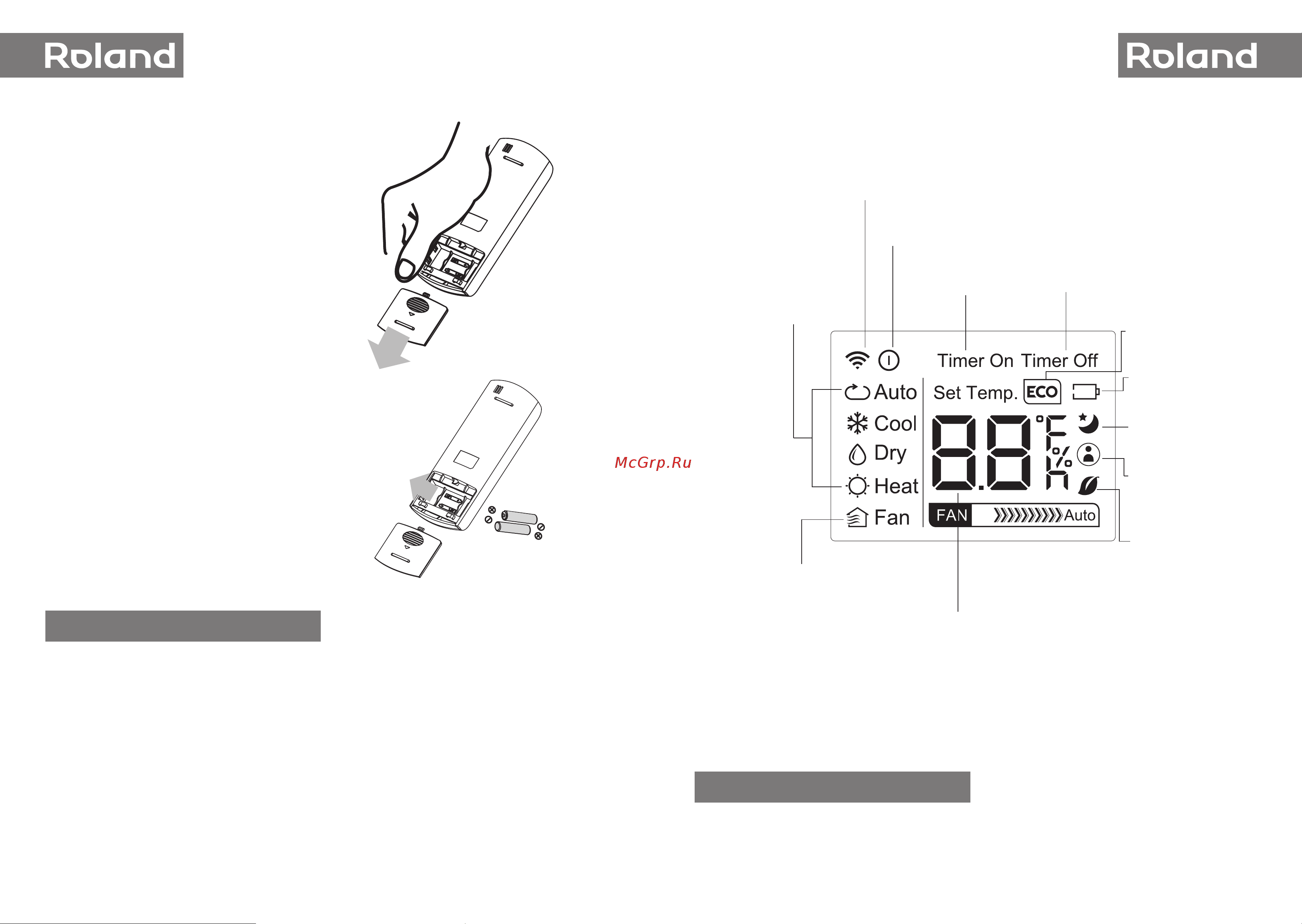

Пульт управления питается от двух батареек
(AAA), которые находятся под крышкой
на задней стороне пульта.
Слегка нажав на крышку, сдвиньте ее
и отсоедините.
Извлеките старые батарейки и вставьте новые.
Обратите внимание на правильность
полярности.
Установите крышку на место.
Замечание:
• При извлечении батареек все настройки
пульта сбрасываются. После замены батареек
требуется настройка параметров работы
кондиционера.
• Пульт ДУ не будет работать, если между ним
и внутренним блоком расположены шторы,
двери или другие предметы.
• Не допускайте попадания на пульт воды и
не подвергайте его воздействию прямых
солнечных и источников тепла.
• Во избежание нарушения приема сигналов
пульта ДУ не допускайте попадания
солнечных лучей на приемник ИК-сигналов,
расположенный на внутреннем блоке.
• Если другие электроприборы реагируют
на сигналы пульта ДУ, отодвиньте их от
кондиционера или проконсультируйтесь с
представителем торговой организации, у
которой вы приобрели кондиционер.
УСТАНОВКА И ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ
ВНИМАНИЕ!
При замене элементов питания не используйте
старые элементы или элементы других типов.
Это может привести к нарушению нормальной
работы пульта ДУ.
● Если Вы не пользуетесь пультом более 1 ме-
сяца, извлеките элементы питания из пульта,
так как они могут протечь и повредить пульт.
● При нормальной эксплуатации кондиционе-
ра срок службы элементов питания состав-
ляет около 6 месяцев.
● Заменяйте элементы питания, если отсут-
ствует звуковое подтверждение приема ко-
манд ДУ, или когда пропадает значок пере-
дачи сигнала.
Индикация сигнала
Показывает сигнал подключения
пульта ДУ к внутреннему блоку
ON/OFF
Появляется, когда устройство
включается, и исчезает, когда
устройство выключается.
Таймер на включение
Показывает настройку
Таймера на включение.
Таймер на отключение
Показывает настройку
Таймера на отключение.
ЕСО
Функция не активна
в данной серии.
Индикатор батареи
Индикация заряда
батареи.
Индикатор SLEEP
режима.
Индикатор функции
FOLLOW*
FRESH
Функция не активна
в данной серии.
Индикатор работы вентилятора
Отображается скорость вращения
вентилятора
Низкая / Средняя / Высокая
На дисплее не отображается
символ при установке режимов
AUTO и Осушение.
Скорость вентилятора не может
быть изменена в режиме AUTO
и осушение.
Режимы работы
Показывает
текущие режимы,
в том числе:
AUTO,
Охлаждение,
Осушение,
Нагрев,
Вентиляция.
Заданная температура / Таймер
На дисплее отображается заданная
температура, скорость вентилятора или
установка таймера при использовании
таймера на включение/выключение
Температурный диапазон
ПАНЕЛЬ ИНДИКАЦИИ
ВНИМАНИЕ!
Данное описание панели индикации относится
к стандартному пульту управления, на нем
изображены все функциональные индикации. * Не активна в данной серии.
