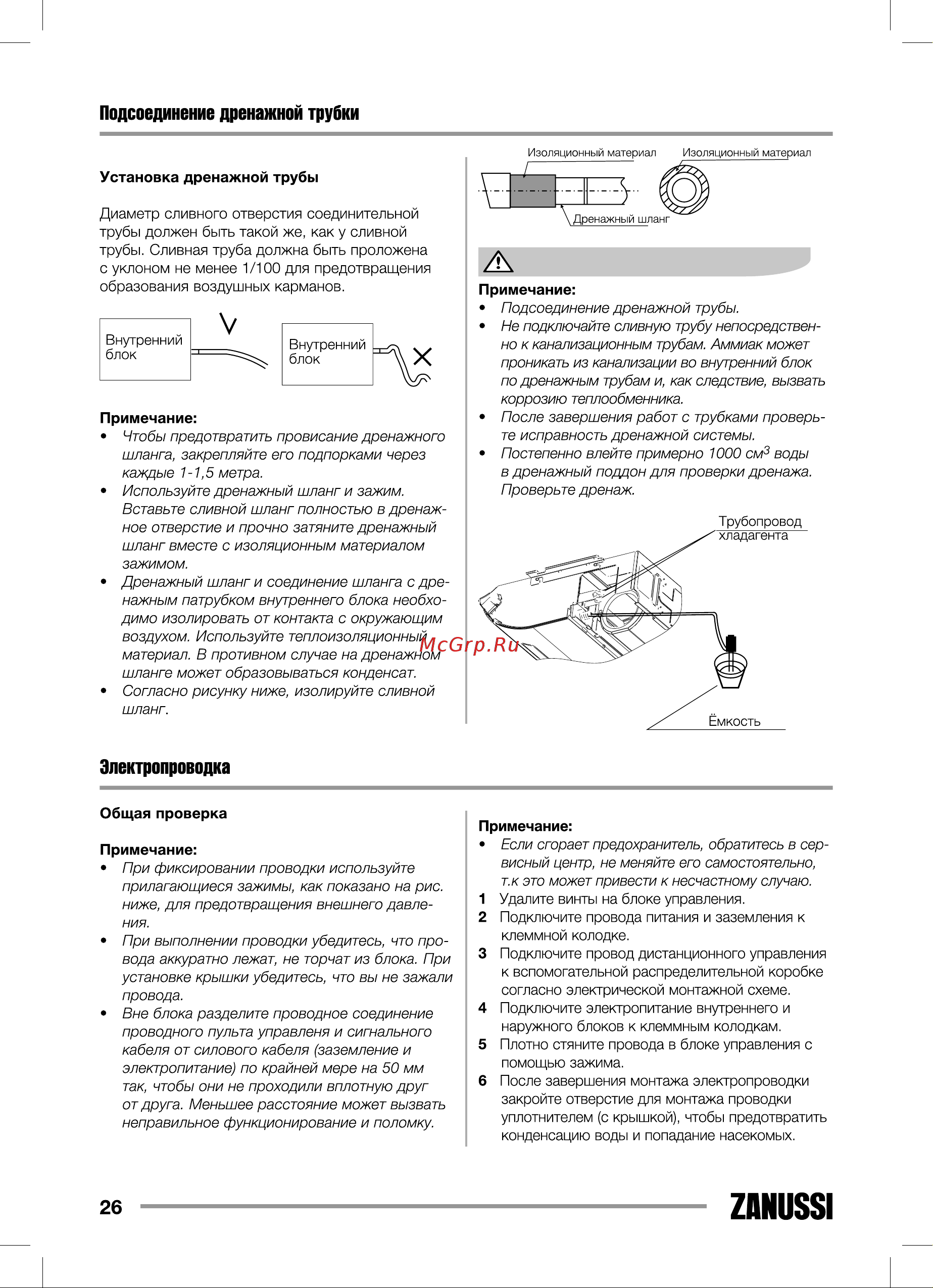

Подсоединение дренажной трубки Изоляционный материал Изоляционный материал Установка дренажной трубы Диаметр сливного отверстия соединительной трубы должен быть такой же как у сливной трубы Сливная труба должна быть проложена с уклоном не менее 1 100 для предотвращения образования воздушных карманов Примечание Чтобы предотвратить провисание дренажного шланга закрепляйте его подпорками через каждые 1 1 5 метра Используйте дренажный шланг и зажим Вставьте сливной шланг полностью в дренаж ное отверстие и прочно затяните дренажный шланг вместе с изоляционным материалом зажимом Дренажный шланг и соединение шланга с дре нажным патрубком внутреннего блока необхо димо изолировать от контакта с окружающим воздухом Используйте теплоизоляционный материал В противном случае на дренажном шланге может образовываться конденсат Согласно рисунку ниже изолируйте сливной шланг Примечание Подсоединение дренажной трубы Не подключайте сливную трубу непосредствен но к канализационным трубам Аммиак может проникать из канализации во внутренний блок по дренажным трубам и как следствие вызвать коррозию теплообменника После завершения работ с трубками проверь те исправность дренажной системы Постепенно влейте примерно 10ОО см3 воды в дренажный поддон для проверки дренажа Проверьте дренаж Электропроводка Общая проверка Примечание При фиксировании проводки используйте прилагающиеся зажимы как показано на рис ниже для предотвращения внешнего давле ния При выполнении проводки убедитесь что про вода аккуратно лежат не торчат из блока При установке крышки убедитесь что вы не зажали провода Вне блока разделите проводное соединение проводного пульта управленя и сигнального кабеля от силового кабеля заземление и электропитание по крайней мере на 50 мм так чтобы они не проходили вплотную друг от друга Меньшее расстояние может вызвать неправильное функционирование и поломку 26 Примечание Если сгорает предохранитель обратитесь в сер висный центр не меняйте его самостоятельно т к это может привести к несчастному случаю 1 Удалите винты на блоке управления 2 Подключите провода питания и заземления к клеммной колодке 3 Подключите провод дистанционного управления к вспомогательной распределительной коробке согласно электрической монтажной схеме 4 Подключите электропитание внутреннего и наружного блоков к клеммным колодкам 5 Плотно стяните провода в блоке управления с помощью зажима 6 После завершения монтажа электропроводки закройте отверстие для монтажа проводки уплотнителем с крышкой чтобы предотвратить конденсацию воды и попадание насекомых ZANUSSI
