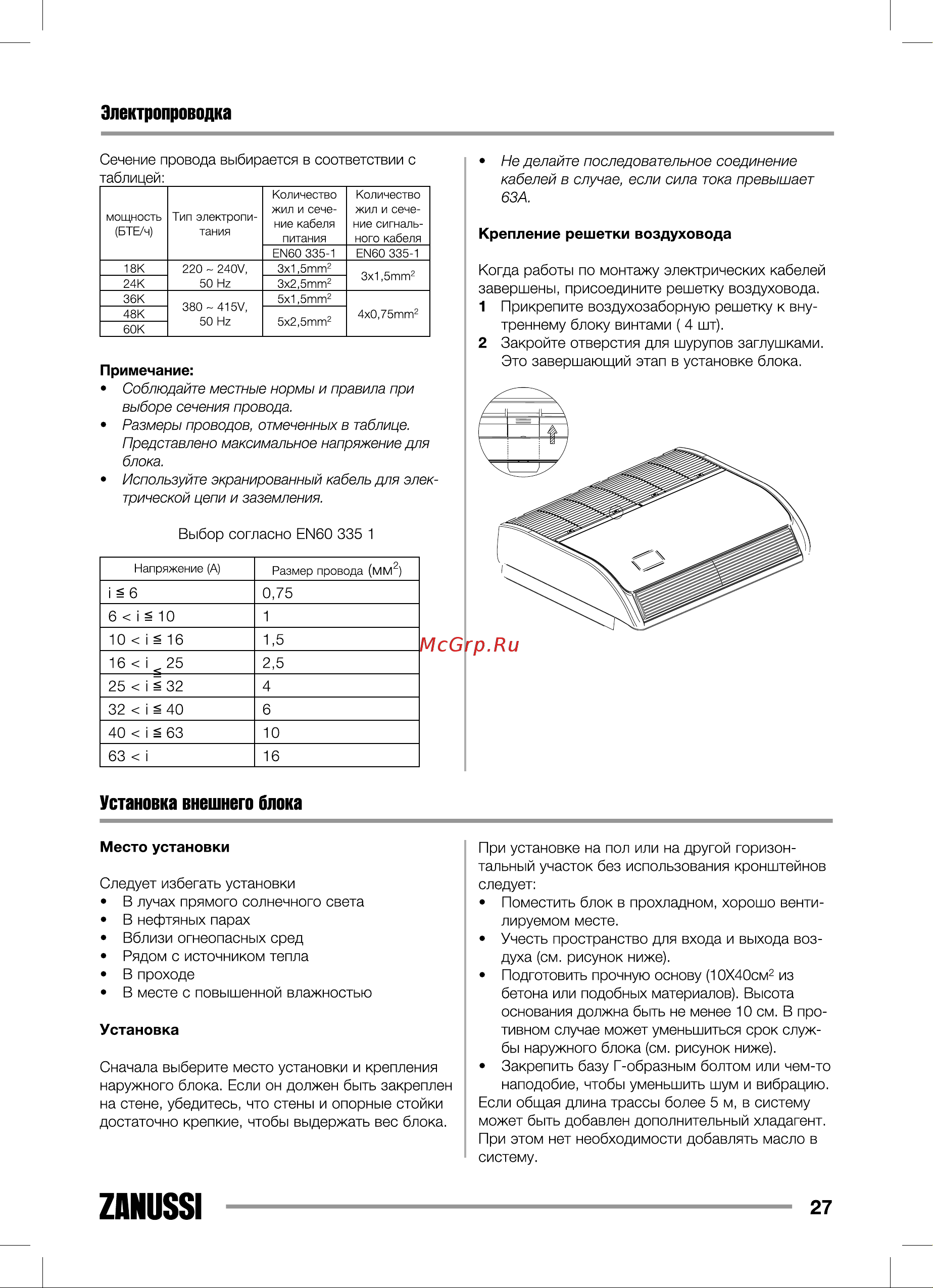

Электропроводка Сечение провода выбирается в соответствии с таблицей МОЩНОСТЬ БТЕ ч Количество жил и сече ние кабеля питания Количество жил и сече ние сигналь ного кабеля ЕИ60 335 1 220 2407 50 Нг ЕИ60 335 1 3x1 5тт2 3x2 5тт2 380 4157 50 Нг 5x2 5т т2 Тип электропи тания 18К 24К 36К 48К 60К 3x1 5тт2 5x1 5тт2 4х0 75тт2 Примечание Соблюдайте местные нормы и правила при выборе сечения провода Размеры проводов отмеченных в таблице Представлено максимальное напряжение для блока Используйте экранированный кабель для элек трической цепи и заземления Не делайте последовательное соединение кабелей в случае если сила тока превышает 63А Крепление решетки воздуховода Когда работы по монтажу электрических кабелей завершены присоедините решетку воздуховода 1 Прикрепите воздухозаборную решетку к вну треннему блоку винтами 4 шт 2 Закройте отверстия для шурупов заглушками Это завершающий этап в установке блока Выбор согласно EN60 335 1 Напряжение А Размер провода мм2 i 6 0 75 6 i S 10 1 10 i S 16 1 5 16 25 2 5 25 i S 32 4 32 i S 40 6 40 i ё 63 10 63 i 16 Установка внешнего блока Место установки Следует избегать установки В лучах прямого солнечного света В нефтяных парах Вблизи огнеопасных сред Рядом с источником тепла В проходе В месте с повышенной влажностью Установка Сначала выберите место установки и крепления наружного блока Если он должен быть закреплен на стене убедитесь что стены и опорные стойки достаточно крепкие чтобы выдержать вес блока ZANUSSI При установке на пол или на другой горизон тальный участок без использования кронштейнов следует Поместить блок в прохладном хорошо венти лируемом месте Учесть пространство для входа и выхода воз духа см рисунок ниже Подготовить прочную основу 10Х40см2 из бетона или подобных материалов Высота основания должна быть не менее 10 см В про тивном случае может уменьшиться срок служ бы наружного блока ом рисунок ниже Закрепить базу Г образным болтом или чем то наподобие чтобы уменьшить шум и вибрацию Если общая длина трассы более 5 м в систему может быть добавлен дополнительный хладагент При этом нет необходимости добавлять масло в систему 27
