J2000 A20S4mi50Z18 [17/28] Инструкция по маркировке кабеля

- 1 4 -

Глава 2 Установка

Установка

DC разъем питания

видео кабель

BNC разъем

RS485 кабель

2.7

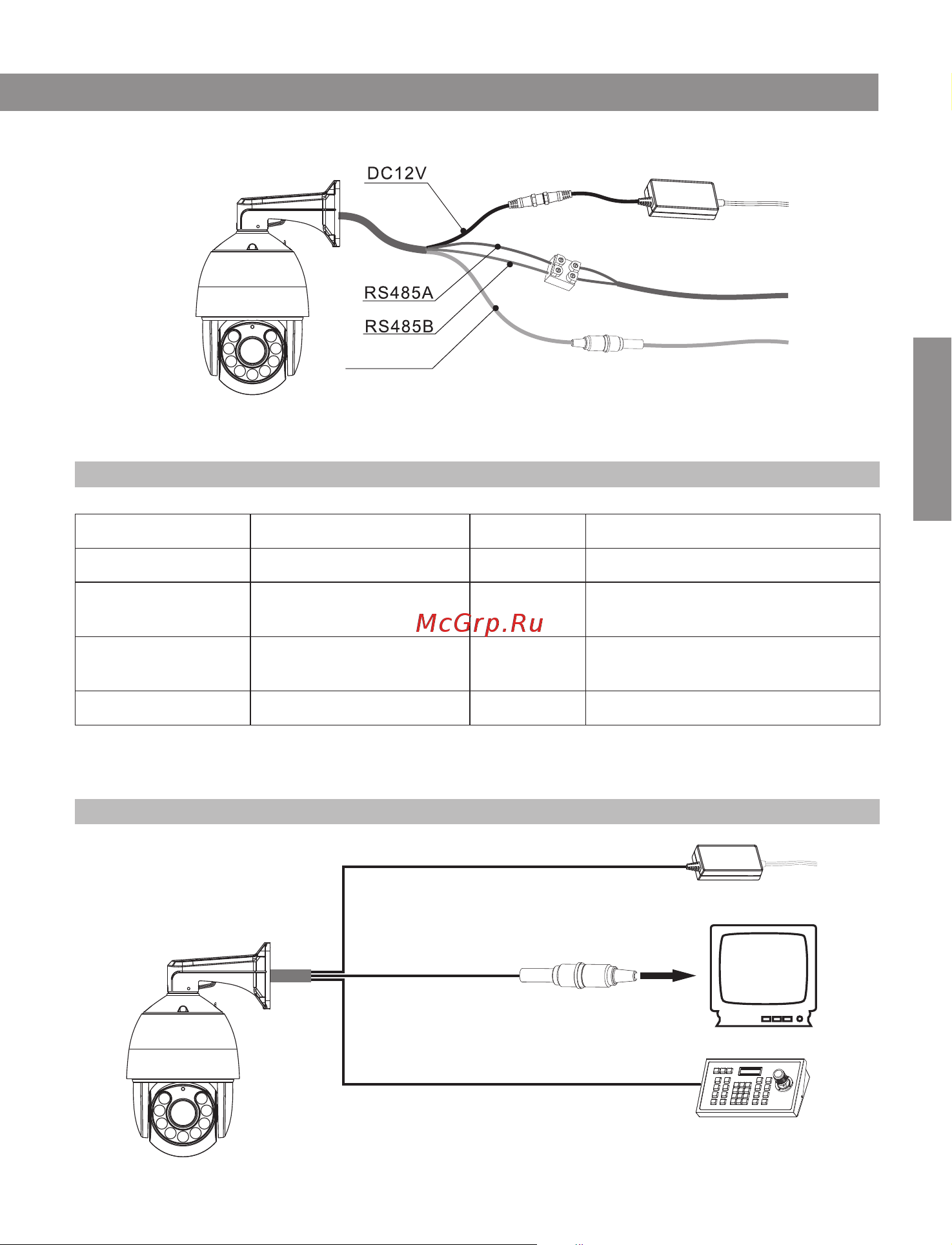

Инструкция по маркировке кабеля

Маркировка Порта

Инструкция по Порту

Цвет кабеля

Кабель питания

DC12V питание вход

DC разъем

питания

RS485A

485 Коммуникационная шина A

Белый

RS485B

Зеленый

Видео кабель

485 Коммуникационная шина В

Видео кабель

BNC порт

Инструкция связи

Связь DC12V выход питания

Связь шины кабеля A( пример

PTZ - контакта a)

Связь шины кабеля B( пример

PTZ - контакта b)

Связь монитора и Аналогового HD DVR

2.8

Схема типичного подключения

Кабель питания (DC 12V/4A port)

Подключите DC 12V адаптер питания

Кабель монитора(BNC Порт)

Кабель коммуникации (RS485 кабель)

Связь контроллера клавиатуры и компьютера
